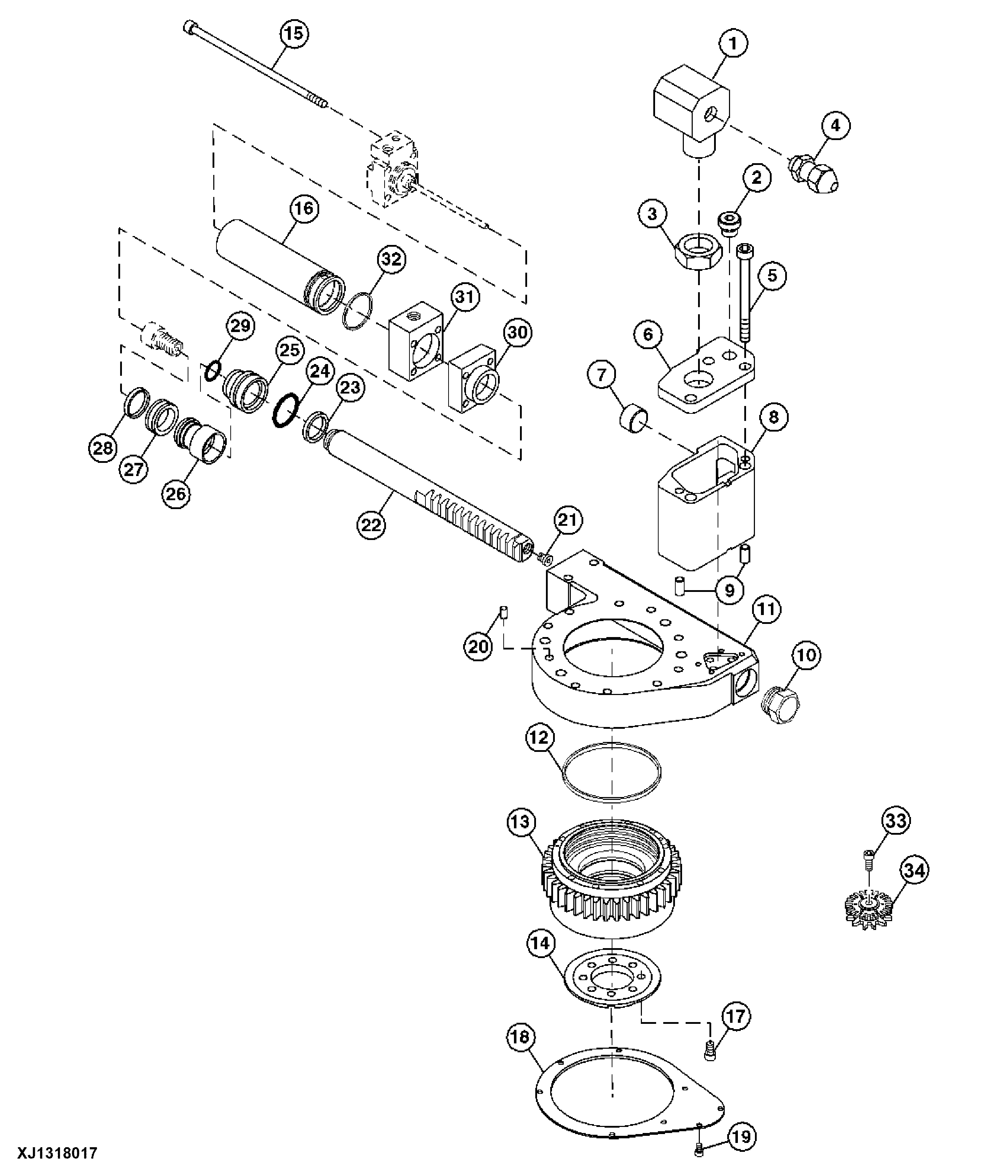

Main Saw Assembly - Supercut 100

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F063884	1	Elbow Fitting	-
2	F022700	1	Plug	M10 X 1
3	WA108472	1	Nut	BSPP No. 8
4	WA110266	1	Fitting	M12 X 1.5, Gland
5	F018811	3	SCREW	M6 X 90 mm (12.9)
6	F057755	1	COVER	-
7	F022641	2	Plug	3/8" BSPT
8	F067194	1	Housing	-
9	F056039	2	PIN	CP 5 X 6
10	F056031	1	PLUG	95 degree feed out
11	F056034	1	Bracket	Saw stand
12	F056033	3	SEAL	Swivel kit
13	F056032	1	Gear	Drive (with bearing)
14	F061582	1	Washer	-
15	F056050	4	Screw	M8 X 260 mm (12.9), socket head 95 degree feed out
16	F056007	1	Hydraulic Cylinder Barrel	40 mm diameter, 95 degree feed out
17	F056048	8	Screw	M8 X 14 mm (12.9), socket head
18	F057433	1	WASHER	LH
19	F056049	9	Cap Screw	M6 X 08 mm (12.9), socket head
20	F026743	2	Spring Pin	8 X 14
21	F011293	1	PLUG	1/8" VSTI
22	F056009	1	Rod	Piston 95 degree feed out
23	F056012	1	Seal	Piston rod kit
24	F056045	1	O-Ring	40.6 X 2.4 mm, Kit
25	F056011	1	Cap	-
26	F056016	1	Piston	-
27	F056013	1	Seal	Kit
28	F056014	1	Ring	Guide (kit)
29	F013913	1	O-RING	21.5 X 2.4 mm, Kit
30	F057431	1	Spacer	Only on 95 degree feed out
31	F056005	1	Flange	Contact
32	F057434	1	Seal	Ring (kit)
33	F057427	1	Screw	MLC6S 06 X 12 mm (12.9), socket head
34	F057432	1	Wheel	TimberRite™ sensor wheel, 24 teeth (saw activation timing)
