Открытый узел

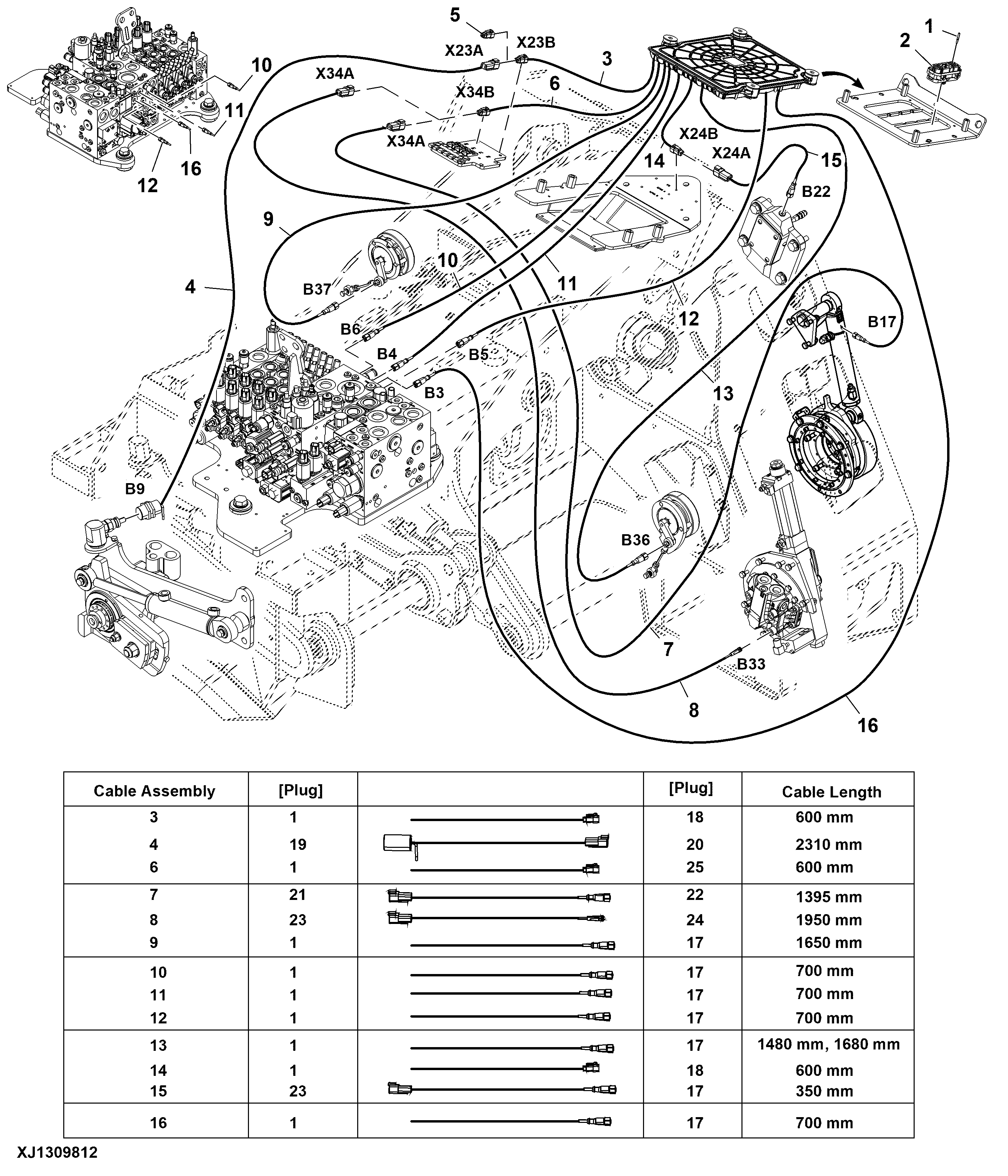

J3 Head Plug Wiring Loom

J3 Head Plug Wiring Loom

J3 Head Plug Wiring Loom

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

J3 Head Plug Wiring Loom

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	57M8263	1	Elec. Connector Terminal	-
2	RE543731	1	Elec. Connector Accessory	J3 head plug
3	WA134231	1	Cable	Top saw proximity sensor (J3-X23B)
4	WA134232	1	Cable	Top saw proximity sensor (X23A-B9)
5	57M10517	1	Elec. Connector Housing	For non top saw option
5	57M8022	1	Elec.Connect Locking Device	-
5	57M9814	4	Elec. Connector Cavity Plug	-
5	R78069	2	Elec. Connector Cavity Plug	-
6	WA134211	1	Cable	Main saw linear sensor (J3-X34B)
7	WA134228	1	Cable	3/4" main saw linear sensor (X34A-B17)
8	WA134223	1	Cable	SC100 saw proximity sensor (X34A-B33)
9	WA134216	1	Cable	Diameter RH (J3-B37)
10	WA134220	1	Cable	Case drain pressure (J3-B6)
11	WA134219	1	Cable	Return pressure (J3-B4)
12	WA134214	1	Cable	Load pressure sensor (J3-B5)
13	WA134215	1	Cable	Diameter LH, 3/4" main saw (J3-B36)
13	WA135314	1	Cable	Diameter LH, SC100 main saw (J3-B36)
14	WA134221	1	Cable	Find end left (J3-X24B)
15	WA134222	1	Cable	Find end left (X24A-B22)
16	WA134218	1	Cable	Main pressure sensor (J3-B3)
17	WA133993	7	Electrical Conductor	-
18	57M9076	2	Elec. Connector Housing	-
18	57M9077	1	Elec. Connector Accessory	-
18	57M8546	3	Elec. Connector Terminal	-
18	57M7771	1	Elec. Connector Terminal	-
19	57M9918	1	Elec. Connector Housing	-
19	57M11058	3	Elec. Connector Terminal	-
19	57M7771	1	Elec. Connector Terminal	-
20	F351139	1	Proximity Sensor	-
21	57M11073	1	Elec. Connector Accessory	-
21	57M7771	1	Elec. Connector Terminal	-
21	57M9924	3	Elec. Connector Terminal	-
21	57M9918	1	Elec. Connector Housing	-
22	WA134104	1	Plug	-
23	57M9918	3	Elec. Connector Housing	-
23	57M9924	3	Elec. Connector Terminal	-
23	57M7771	1	Elec. Connector Terminal	-
23	57M11073	1	Elec. Connector Accessory	-
24	WA131900	1	Wiring Harness	-
25	57M9076	1	Elec. Connector Housing	-
25	57M8546	4	Elec. Connector Terminal	-
25	57M9077	1	Elec. Connector Accessory	-
