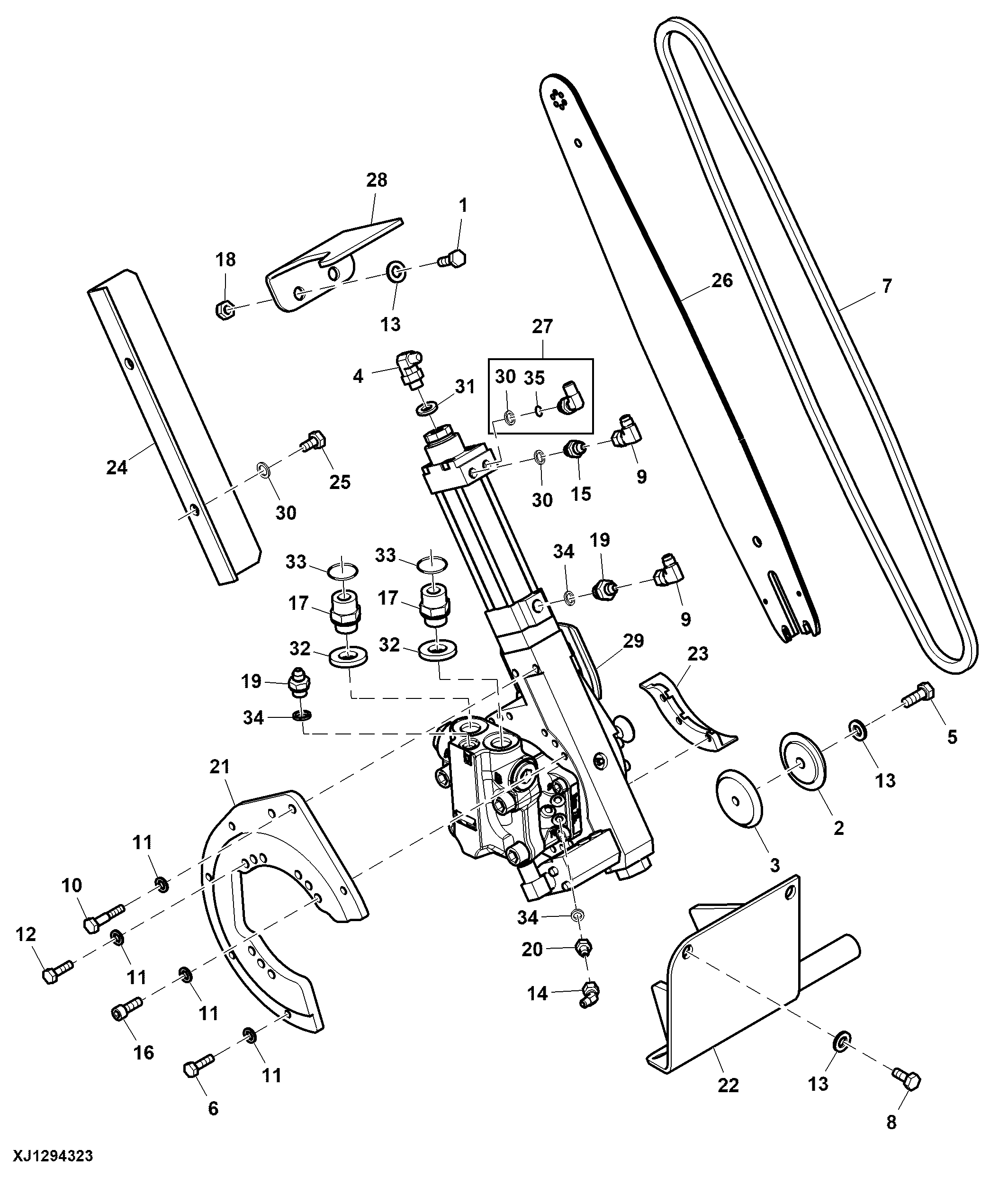

Super Cut 100 Saw Unit ( - 000226)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M3205	2	Cap Screw	M12 X 30
2	F350188	1	Cover	-
3	F350189	1	Cover	-
4	F351044	1	Elbow Fitting	3/8" BSPT X 9/16" JIC 90 deg
5	WA100221	1	Bolt	1/2" UNC G8 X 1 1/4"
6	WA100299	5	Bolt	7/16" UNC G8 X 1 1/4"
7	WA100576	1	Saw Chain	080", Pitch 87 links
8	WA100648	4	Bolt	M12 X 25
9	WA101141	2	Elbow Fitting	9/16" JICM - 9/16" JICF S/N
10	WA101458	2	Bolt	M10 X 50
11	WA102398	14	Washer	7/16", Disc lock
12	WA102540	4	Bolt	M10 X 30
13	WA102555	5	Washer	1/2", Disc lock
14	WA102573	2	Elbow Fitting	7/16" JIC
15	WA102853	1	Fitting	1/4" BSPPM - 9/16" JICM, For seal, check key 30
16	WA103060	3	Cap Screw	M10 X 30
17	WA103100	2	Adapter Fitting	3/4" BSPPM X 1-3/16" ORFSM
18	WA103101	2	Nut	M12
19	WA103344	2	Adapter Fitting	3/8" BSPPM - 9/16" JICM
20	WA103458	2	Fitting	1/8" BSPPM - 7/16" JICM
21	WA106243	1	Plate	Saw mount
22	WA106532	1	Plate	SC100 saw side section
23	WA108437	1	Cover	Chain brake cover
24	WA109290	1	Guard	3/4 Saw cylinder
25	WA114457	2	Bolt	M12 X 35
26	WA114819	1	Saw Blade	75 cm, JETFIT
27	WA115019	1	Elbow Fitting	1/4" BSPP - 9/16" JIC
28	WA117752	1	Guard	-
29	WA119462	1	Saw Unit	Hultdin SC100
30	WA101140	1	Sealing Washer	1/4" Dowty(-04)
30	WA129372	1	Seal	OD 11.1 X 2.4 mm, O-ring V-04
31	WA103517	1	Sealing Washer	3/8" Dowty(-06)
32	WA102850	2	Sealing Washer	3/4" Dowty(-12)
33	WA102979	2	O-Ring	731-018N90-ORFS ID 0.739" X W 0.07" (-12)
34	WA102097	3	Sealing Washer	1/8" Dowty (-02)
35	WA129372	1	Seal	OD 11.1 X 2.4 mm, O-ring V-04
