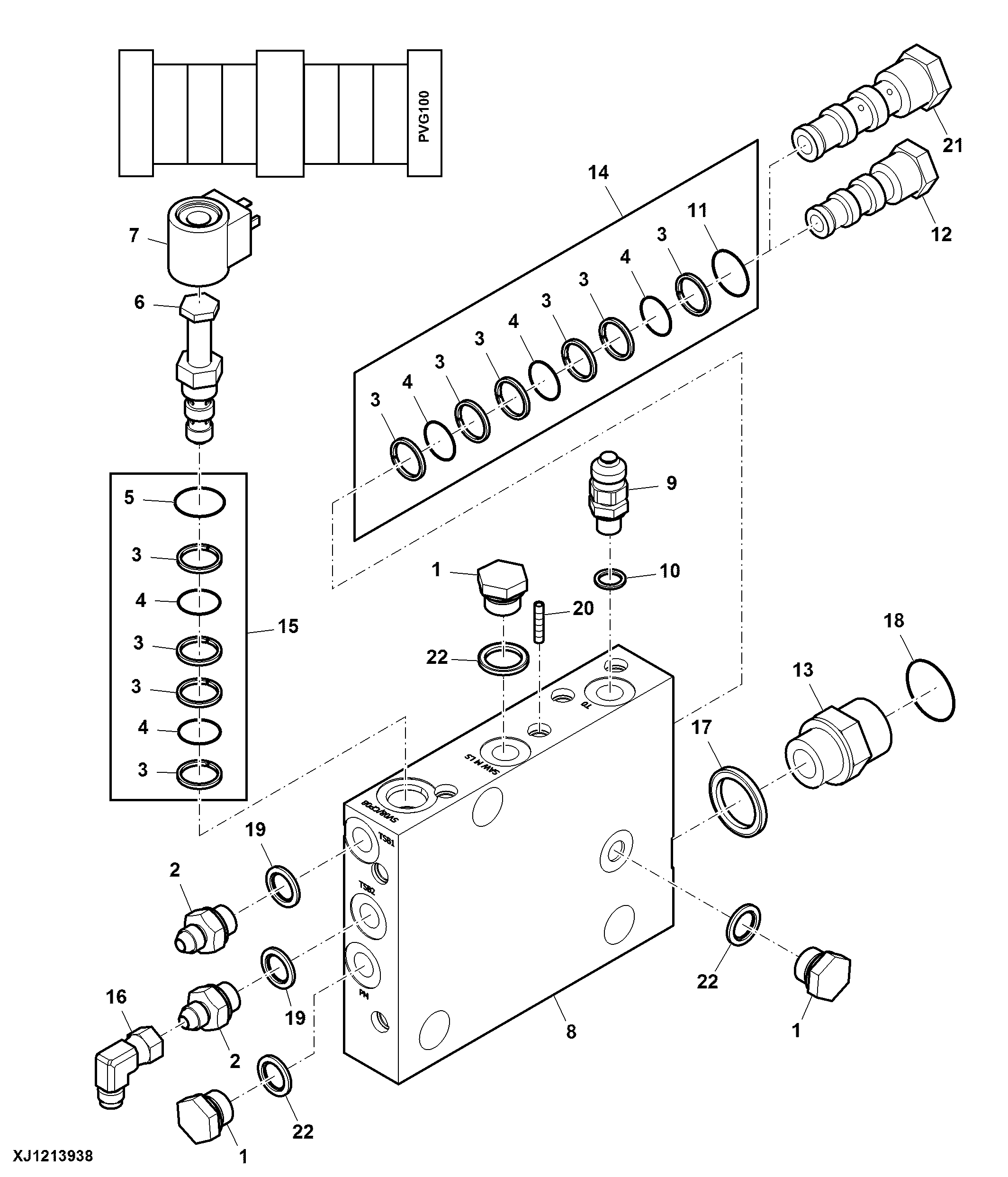

PVG100 Manifold Top-saw TimberRite™ ( - 000038)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	WA103188	3	Pipe Plug	1/4" BSPPM
2	WA103344	2	Adapter Fitting	3/8" BSPPM - 9/16" JICM
3	-	8	Part 3	Split, white
4	-	5	Part 4	-
5	-	1	Part 5	-
6	WA116743	1	Valve	Constant pressure solenoid valve (SV08/CP08)
7	WA101415	1	Solenoid Valve Coil	-
8	WA115817	1	Manifold	NLA; SUB FOR WA123985
8	WA123985	1	Manifold	-
9	WA101135	1	Fitting	1/4" BSPF, test point, Tank pressure (T0)
10	WA119458	1	Sealing Washer	1/4" DIN 3869
11	-	1	Part 12	-
12	WA117307	1	Plug	PS50
13	WA103100	1	Adapter Fitting	3/4" BSPPM - 1-3/16" ORFSM
14	WA114768	1	Seal Kit	-
15	WA110243	1	Seal Kit	-
16	WA101141	1	Elbow Fitting	9/16" JICM - 9/16" JICF S/N
17	WA102850	1	Sealing Washer	3/4" Dowty (-12)
18	WA102979	1	O-Ring	731-018N90-ORFS ID 0.739" (18.8 mm) X W 0.07" (1.78 mm) (-12)
19	WA103517	2	Sealing Washer	3/8" Dowty (-06)
20	-	1	Part 21	(USED W/WA117307 (O-RINGS REMOVED) 616CX 000025, 32, 33, 34, 35 and 38) (USED WITH WA119069 613CX000001 - 24 and 26 - 31) USE WITH <service-part>WA115817</service-part>
21	WA119069	1	Relief Valve	PS50
22	WA101140	3	Sealing Washer	1/4" Dowty (-04)
