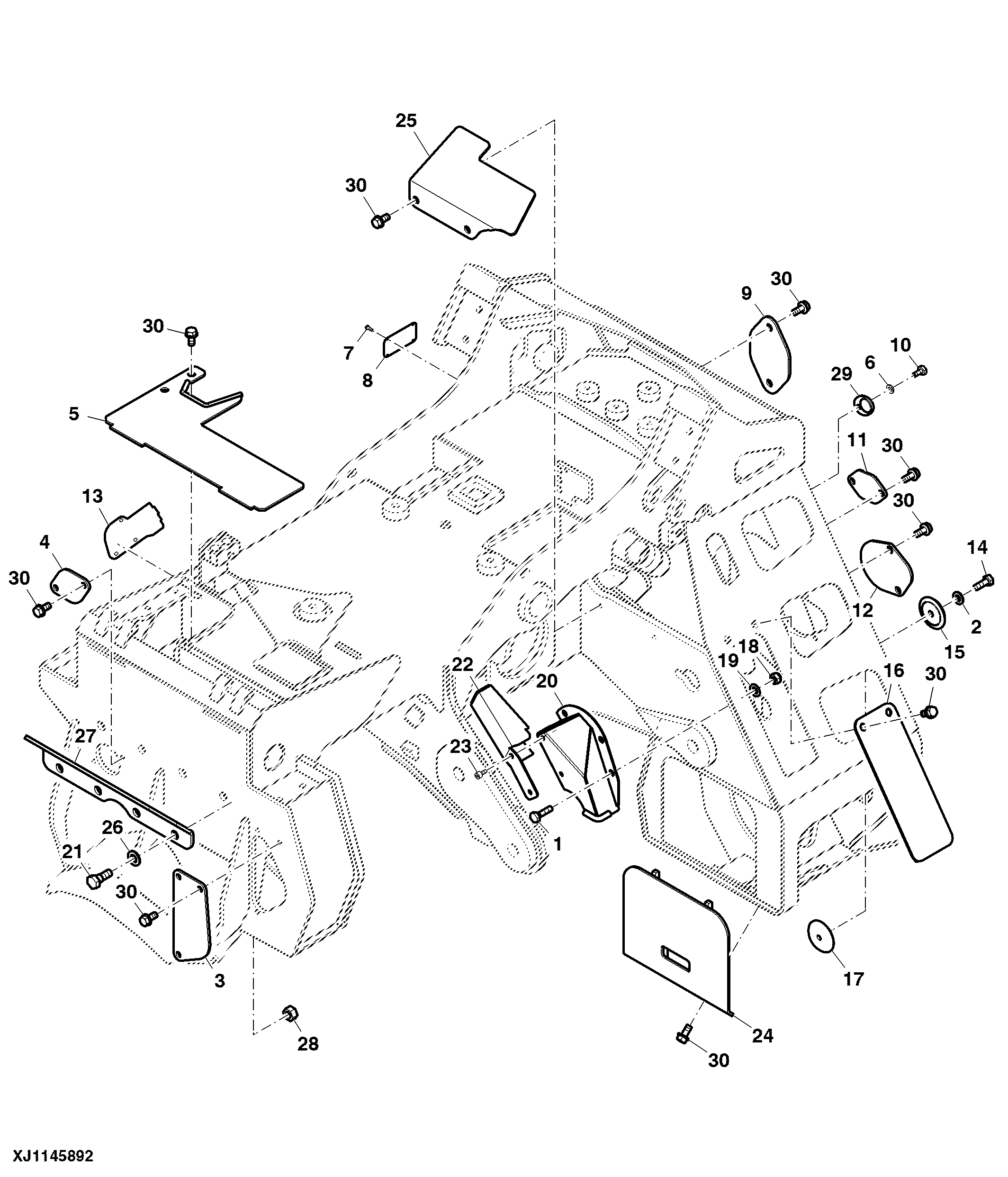

Main Frame Guards, Top Saw (000227 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	WA102832	3	Bolt	M12 X 40
2	WA102555	3	Washer	1/2", Disc lock
3	WA108160	1	Guard	-
4	WA108161	1	Guard	-
5	WA117145	1	Cover	For top saw section SUB FOR WA112869
6	WA102244	1	Lock Washer	3/8", Disc lock
7	F351016	4	Rivet	1/8", Blind
8	F350608	1	Label	-
9	WA114384	1	Guard	-
10	19M8607	1	Cap Screw	M10 X 20
11	WA110583	1	Guard	-
12	WA114391	2	Guard	-
13	WA120316	1	Cover	-
14	WA100221	3	Bolt	1/2" UNC X 1 1/4" G8
15	F350188	3	Cover	-
16	WA114386	1	Guard	-
17	F350189	3	Cover	-
18	WA103101	3	Nut	-
19	WA100044	3	Washer	1/2", Hardened
20	WA117265	1	Guard	Measuring guard
21	WA100820	4	Bolt	M16 X 40
22	WA117266	1	Guard	Diameter measure
23	19M3127	2	Cap Screw	M8 X 16
24	WA114388	1	Guard	-
25	WA117289	1	Guard	-
26	WA102654	4	Lock Washer	5/8", Disc lock
27	WA117287	1	Guard	-
28	F003569	4	NUT	M16
29	WA118911	1	Cover	-
30	19M8379	19	Screw	M12 X 25, M12 X 1.75, Pitch 1.75
