Открытый узел

Lower Delimb Arm (Fabricated)

Lower Delimb Arm (Fabricated)

Lower Delimb Arm (Fabricated)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

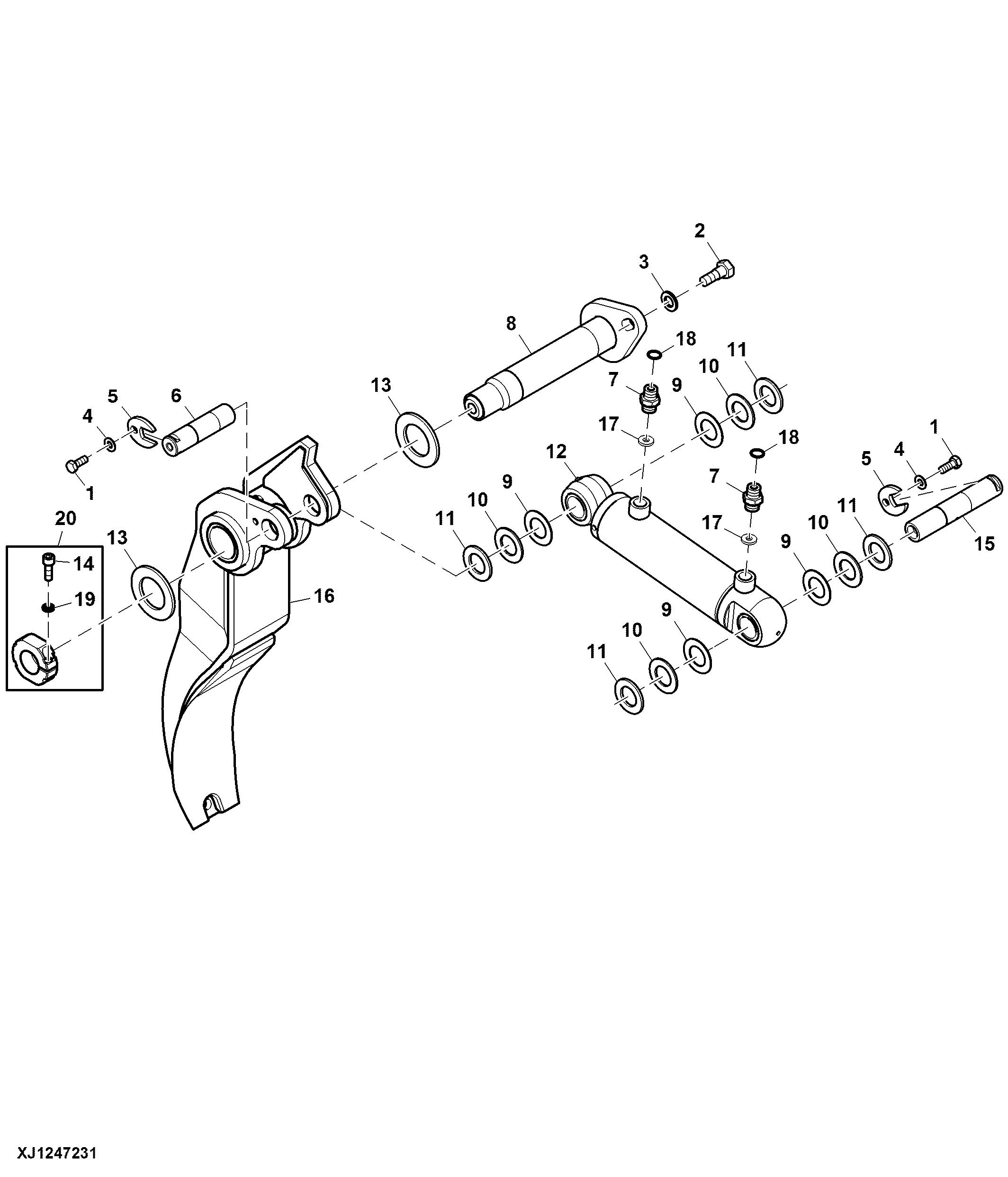

Lower Delimb Arm (Fabricated)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M3201	2	Cap Screw	M10 X 25
2	WA100820	1	Bolt	M16 X 40
3	WA102580	1	Washer	5/8", Hardened
4	WA102964	2	Washer	3/8", Hardened
5	WA106371	2	Retainer	1-1/4"
6	WA110438	1	Pin	1-1/4" X 125 mm
7	WA115777	2	Fitting	1/2" BSPPM X 11/16" ORFSM
7	WA103290	2	Threaded Nipple	-
8	WA116053	1	Pin	-
9	WA116177	4	Spacer	1 1/4" X 2 mm
10	WA116178	4	Spacer	1 1/4" X 3 mm
11	WA116179	4	Spacer	1 1/4" X 4 mm
12	WA116280	1	Hydraulic Cylinder	-
13	WA118365	2	Washer	85 X 51 X 5 mm
14	WA103060	1	Cap Screw	M10 X 30
15	WA122523	1	Pin	1 1/4" X 170 mm
16	WA124931	1	Delimber	-
17	WA101547	2	Sealing Washer	1/2" Dowty (-08)
18	WA118952	2	O-Ring	731-012N90-ORFS ID 0.364"(9.3 mm) X W 0.07" (1.78 mm)
18	WA100674	2	O-Ring	731-014N90-ORFS ID 0.488" (12.4 mm) X W 0.07" (1.78 mm) (-08)
19	WA102244	1	Lock Washer	3/8", Disc-lock
20	WA121796	1	Retainer	M42 X 3, Threaded collar
