Открытый узел

Feed Unit (000198 - 000226)

Feed Unit (000198 - 000226)

Feed Unit (000198 - 000226)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

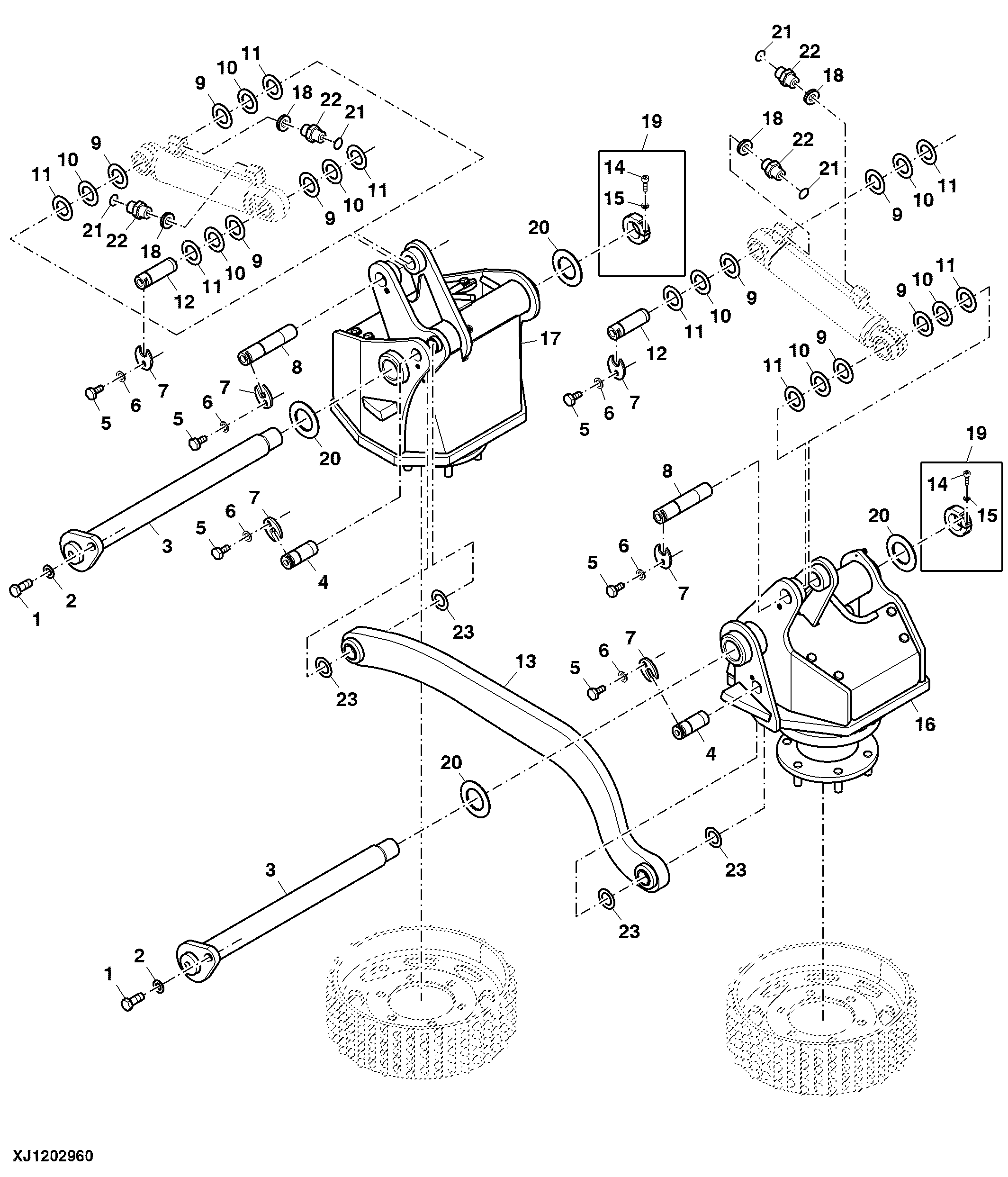

Feed Unit (000198 - 000226)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	WA100820	2	Bolt	-
2	WA102654	2	Lock Washer	5/8", Disc-lock
3	WA116051	2	Pin	Feed unit
4	WA116160	2	Pin	Feed arm link pin
5	19M8607	4	Cap Screw	-
6	WA102964	6	Washer	3/8", Hardened
7	WA106371	6	Retainer	-
8	WA115959	2	Pin	-
9	WA116177	8	Spacer	1-1/4 X 2 mm
10	WA116178	8	Spacer	1-1/4 X 3 mm
11	WA116179	8	Spacer	1-1/4 X 4 mm
12	WA113805	2	Pin	-
13	WA110311	1	Link	-
14	WA103060	2	Cap Screw	M10 X 30 s/cap
15	WA102244	2	Lock Washer	3/8", Disc-lock
16	WA113719	1	Feed Unit	LH feed arm (angled)
16	WA113706	1	Feed Unit	LH feed arm (straight)
17	WA113716	1	Feed Unit	RH feed arm (angled)
17	WA113703	1	Feed Unit	RH feed arm (straight)
18	WA101547	4	Sealing Washer	1/2" dowty (-08)
19	WA121796	2	Retainer	M42 X 3, Threaded collar
20	WA113179	4	Washer	51 X 85 X 7, Nylon
21	WA100674	4	O-Ring	731-014N90-ORFS ID 0.488" X W 0.07" (-08)
22	WA103290	4	Threaded Nipple	1/2"BSPPM - 13/16" ORFSM
23	WA113413	4	Spacer	Hardened steel
