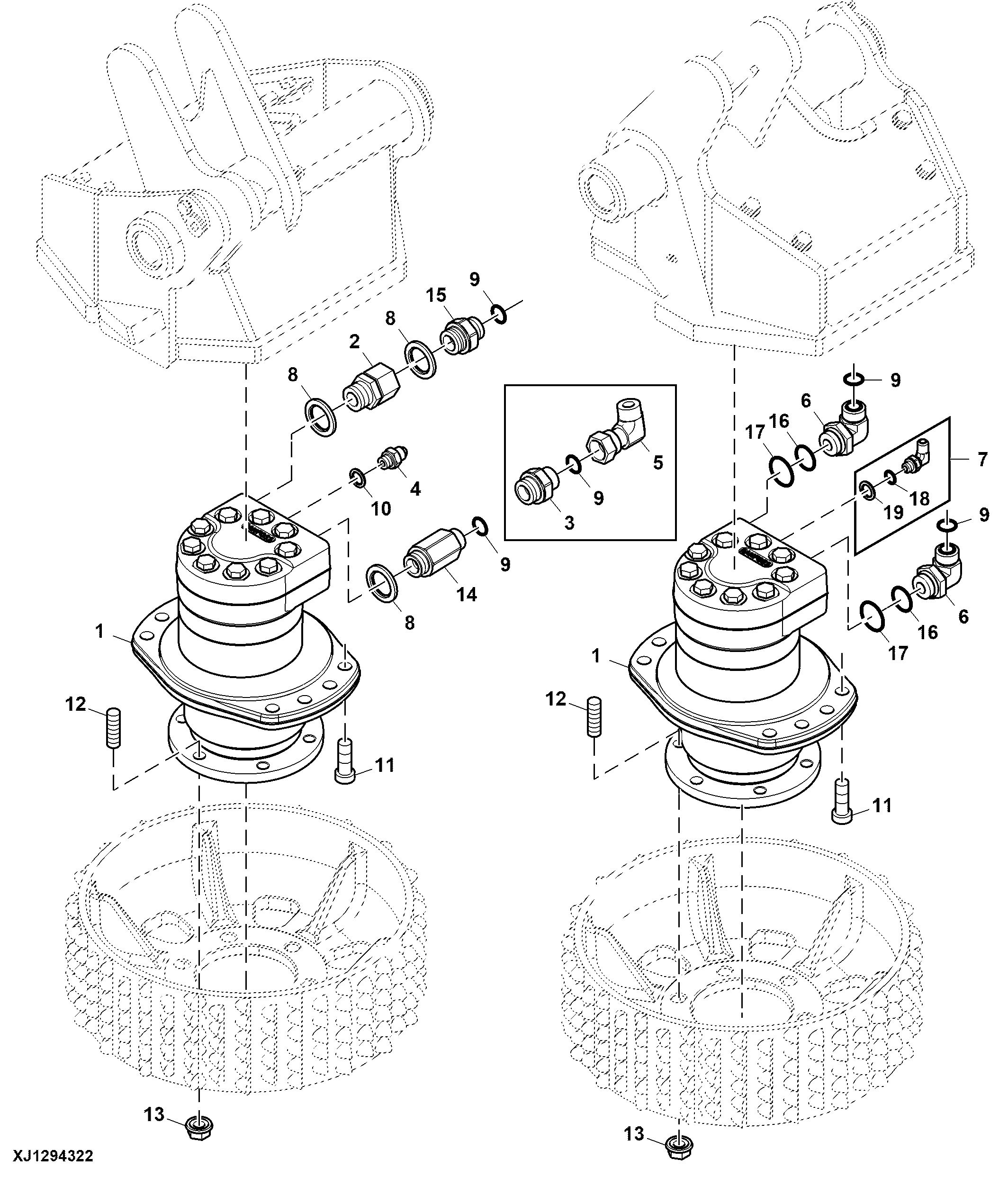

Feed Arm Motors, Angled Feed Unit

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	WA109651	2	Motor	500 TMVW; USE WITH <service-part>WA101313</service-part> - 315 OMV MOTOR
1	WA109648	2	Motor	630 TMVW; USE WITH <service-part>WA109641</service-part> - 400 OMV MOTOR
2	WA116321	1	Adapter Fitting	1" BSPPM / 1" BSPPF
3	WA111982	1	Fitting	1" BSPPM - 1 3/16" ORFSM
4	WA102853	1	Fitting	1/4" BSPPM X 9/16" JICM, For seal, check key 10
5	WA100064	1	Elbow Fitting	1 3/16" ORFSM - 1-3/16" ORFSF-90 degree
6	WA111985	2	Elbow Fitting	1" BSPPM COMPACT 90 - 1-3/16" ORFSM
7	WA115019	1	Elbow Fitting	1/4" BSPP - 9/16" JIC
8	WA102143	3	Sealing Washer	1" Dowty (-16)
9	WA102979	4	O-Ring	731-018N90-ORFS ID 0.739" X W 0.07" (-12)
10	WA101140	1	Sealing Washer	1/4" Dowty (-04)
10	WA129372	1	Seal	OD 11.1 X 2.4 mm, O-ring V-04
11	19M8733	16	Screw	M16 X 45
12	WA109726	12	Stud	-
13	WA109308	12	Flange Nut	M16
14	WA117306	1	Fitting	1" BSPPM - 1 3/16" ORFSM
15	WA111982	1	Fitting	1" BSPPM - 1 3/16" ORFSM
16	WA129376	2	Seal	O-ring V-16, OD 30.2 X 2.5 mm
17	WA129365	2	Sealing Washer	OD 44.4 X 2.3 mm, 1" retaining ring
18	WA129372	1	Seal	O-ring V-04, OD 11.1 X 2.4 mm
19	WA129360	1	Sealing Washer	OD 17.2 X 1.4 mm, Steel retaining ring
