Открытый узел

Delimb Unit (MTP)

Delimb Unit (MTP)

Delimb Unit (MTP)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Delimb Unit (MTP)

Нет текстового описания

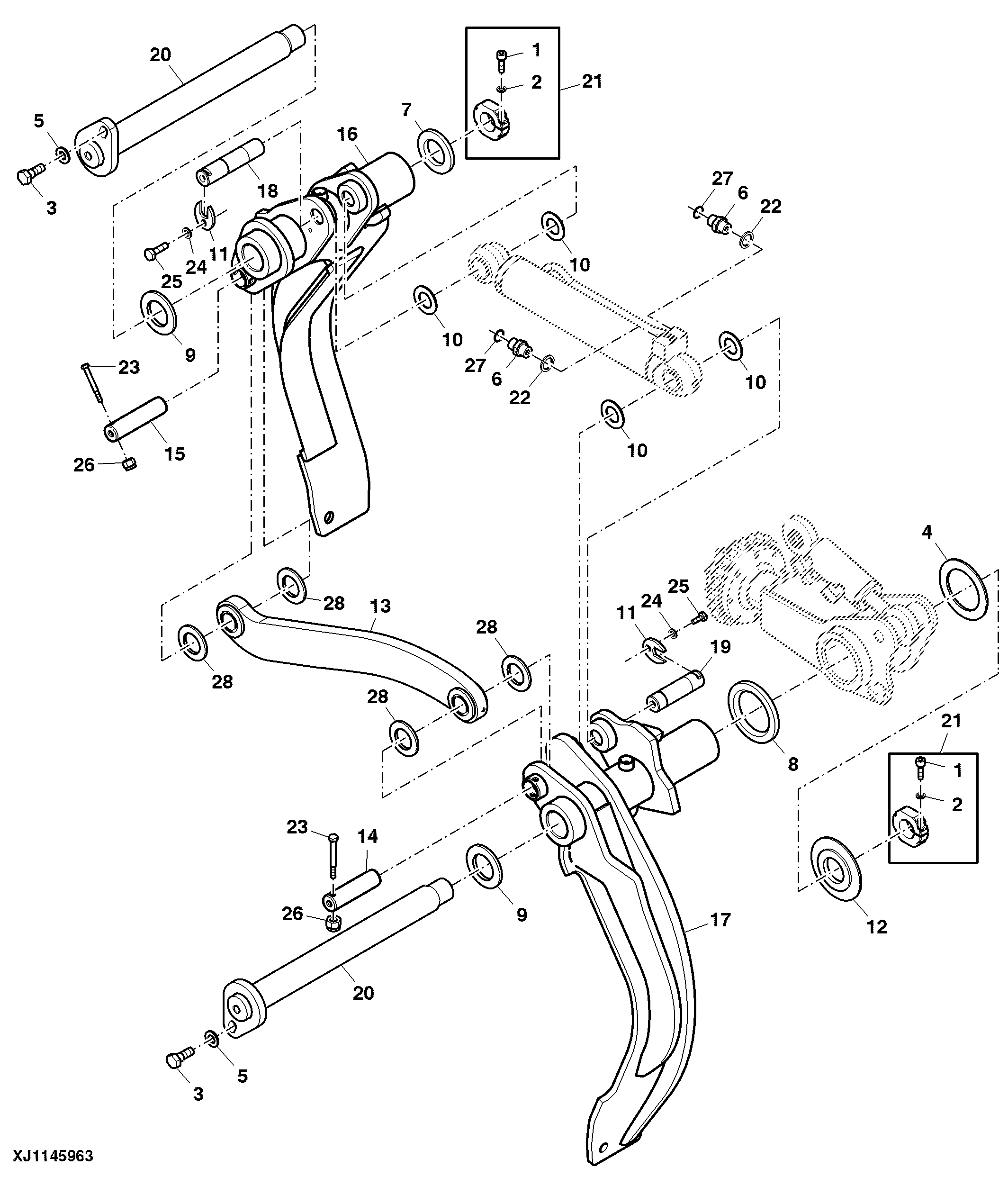

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	WA103060	2	Cap Screw	M10 X 30 s/cap
2	WA102244	2	Lock Washer	3/8", Disc lock
3	WA100820	2	Bolt	M16 X 40
4	WA100924	1	Washer	85 X 125 X 5
5	WA102580	2	Washer	5/8", Hardened
6	WA103290	2	Threaded Nipple	1/2" BSPPM - 13/16" ORFSM
7	F350428	1	Washer	51 X 85.5, Nyloil
8	WA103589	1	Washer	-
9	WA113179	2	Washer	51 X 85 X 7, Nyloil
10	WA116179	4	Spacer	1-1/4 - 4 mm, Thick optional
10	WA116177	4	Spacer	1-1/4 - 2 mm, Thick optional
10	WA116178	4	Spacer	1-1/4 - 3 mm, Thick optional
11	WA106371	4	Retainer	-
12	F350420	1	Spacer	-
13	WA132960	1	Link	Nyloil link bushings, optional
13	WA106749	1	Link	-
14	WA100960	1	Pin	1 1/4" X 106
15	WA100086	1	Pin	1 1/4" X 114
16	WA122505	1	Arm	RH
17	WA122506	1	Arm	LH
18	WA116067	1	Pin	1 1/4" X 145
19	WA116066	1	Pin	1 1/4" X 118
20	WA116052	2	Pin	-
21	WA121796	2	Retainer	M42 X 3, Threaded collar
22	WA101547	2	Sealing Washer	1/2" Dowty (-08)
23	WA101788	2	Bolt	M8 X 55
24	WA102964	2	Washer	3/8", Hardened
25	WA102540	2	Bolt	M10 X 30
26	WA101038	2	Lock Nut	DIN 982 M8-8 A3A
27	WA100674	2	O-Ring	731-014N90-ORFS ID 0.488" (12.4 mm) X W 0.07" (1.78 mm) (-08)
28	WA113413	4	Spacer	32 X 50 X 2
