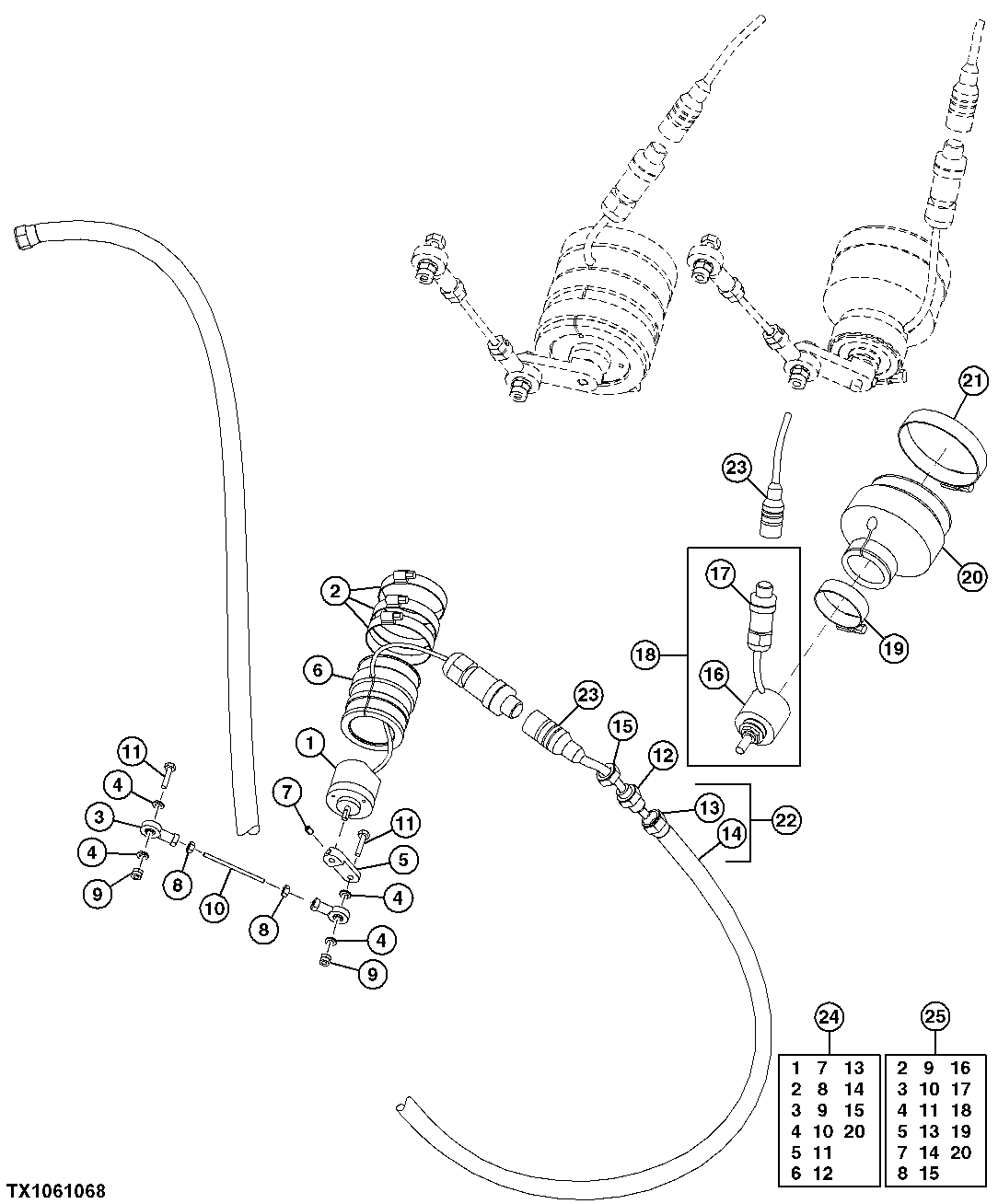

DIAMETER ASSEMBLY (SERIAL NUMBER WA616XX00218- ) [E01]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	WA115267	1	Encoder	(LOGRITE, 500PPR) (TIMBERMATIC, 500PPR OPTION)
2	F351043	3	Clamp	-
3	WA100249	2	Self-Aligning Bushing	ROD
4	WA101207	4	Washer	M6 FLAT
5	WA110750	1	Link	(SUB FOR WA101259)
6	WA101633	1	Bracket	MOUNT
7	WA101833	1	Set Screw	M6 X 8 CL10.9
8	WA101886	2	Nut	M6
9	WA102837	2	Lock Nut	M6 NYLOC
10	WA103349	1	Rod	-
11	WA103439	1	Bolt	M6 X 25 CL10.9
12	WA100431	1	THREADED NIPPLE	(B) 3/4" BSP X 3/4" JIC
12	WA101831	1	Threaded Nipple	(A) 3/8" BSP X 3/4" JIC
13	WA102991	2	Fitting	(B) 3/4" JIC PUSH LOCK
14	WA101550	1	Bulk Hose	(B) 1400MM, PUSH LOCK
15	WA103043	1	NUT	(A) 3/8" BSP LOCK
16	F067033	1	Potentiometer	TIMBERRITE CONTROLLER
17	WA106888	1	Plug	M12, 4 PIN, MALE
18	WA113098	1	Potentiometer	TIMBERRITE CONTROLLER
19	WA110683	1	Hose Clamp	-
20	WA110525	1	Bracket	MOUNT
21	F351043	1	Clamp	-
22	WA110591	1	HOSE	-
23	WA115269	1	Wiring Lead	HEAVY DUTY
24	-	1	Part 25	LOGRITE/TIMBERMATIC DIAMETER MEASURING ASSEMBLY
25	-	1	Part 26	TIMBERRITE DIAMETER MEASURING ASSEMBLY

DIAMETER ASSEMBLY (SERIAL NUMBER WA616XX00218- ) [E01]
