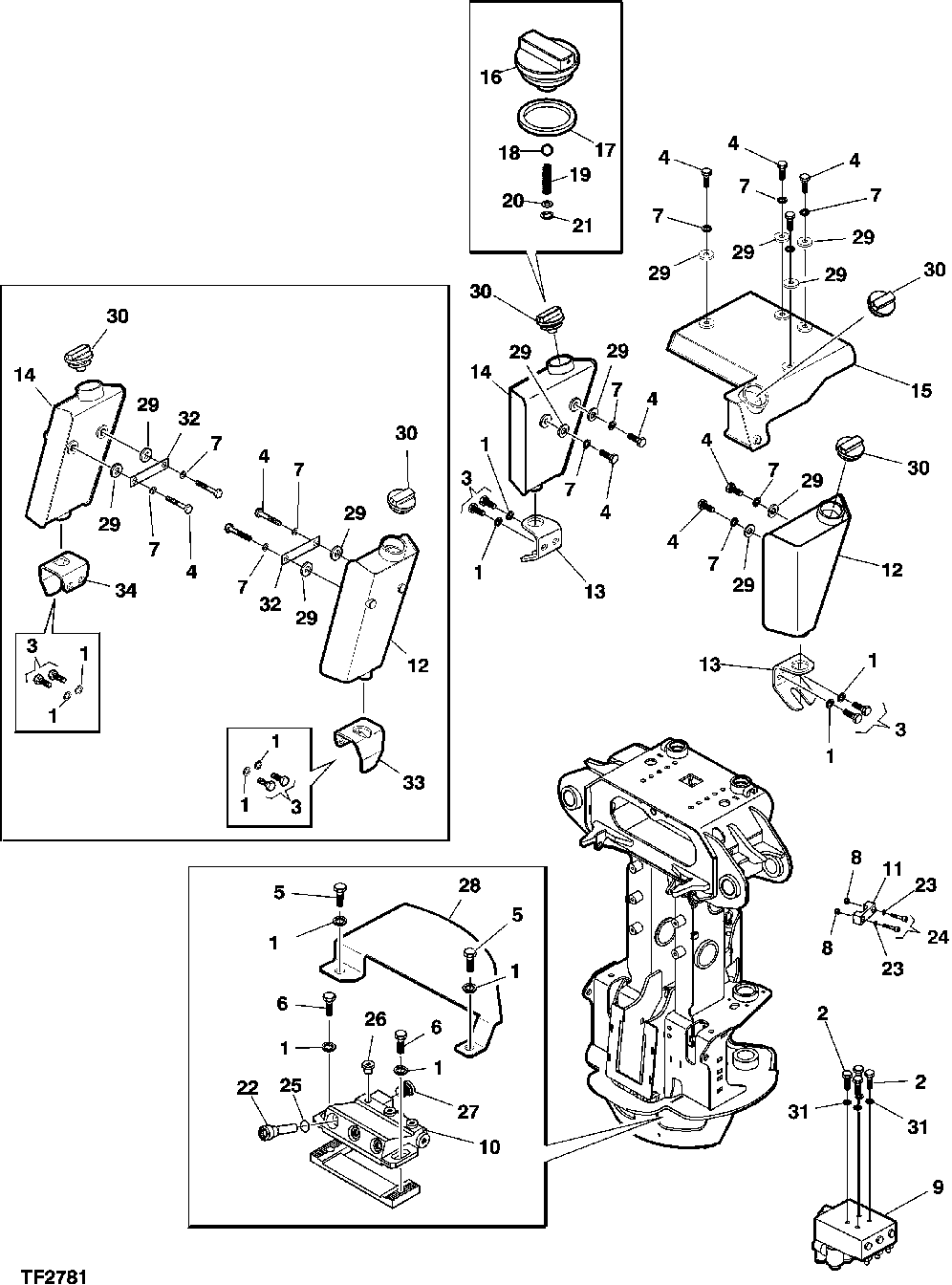

PAINT MARKING DEVICE 01FG0038... [E07]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F002805	8	Lock Washer	-
2	F003524	4	SCREW	-
3	F003542	4	SCREW	-
4	F003536	8	SCREW	-
4	F012712	8	SCREW	-
5	F003539	2	SCREW	-
6	F003540	2	SCREW	-
7	F005551	8	Lock Washer	-
8	F003586	4	LOCK NUT	-
9	F057377	1	PROCESS PUMP	SEE PAGE 4463-34
10	F059114	1	NOZZLE	INCL. ITEMS 22, 25-27
11	F619362	6	Bracket	-
12	F616634	1	TANK	-
12	F631855	1	Tank	-
13	F627313	2	BRACKET	-
14	F618404	1	TANK	-
14	F631856	1	Tank	-
15	F627309	1	TANK	-
16	F021333	1	CAP	-
17	F022656	1	SEAL	-
18	F012623	1	BALL	-
19	F012624	1	SPRING	-
20	F010721	1	WASHER	-
21	F012625	1	CIRCLIP	-
22	F059115	3	NOZZLE	-
23	F015990	12	Lock Washer	-
24	F003404	12	SCREW	-
25	F026341	3	O-RING	INCL. ITEM 22
26	F011293	3	PLUG	-
27	F018111	3	PLUG	-
28	F627300	1	Cover	-
29	F044704	8	WASHER	-
30	F021332	3	REFILLING COVER	-
31	F008262	4	Lock Washer	-
32	F631915	2	Plate	-
33	F631911	1	Cover	-
34	F631912	1	Cover	-

PAINT MARKING DEVICE 01FG0038... [E07]
