Открытый узел

OM Saw Unit, (Parker Saw Motor) (000466 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	F047685	1	GEAR KIT	-
3	F060972	1	FASTENING PLATE	-
5	14M7628	1	Nut	M20
6	19M9649	2	Cap Screw	M12 X 35
7	19M8337	6	Screw	M10 X 30
7	19M8440	6	Screw	M10 X 25
8	F005551	6	Lock Washer	-
9	F021647	2	SCREW	Z = 12
9	F070564	1	Chain Sprocket	Z = 13
10	F047689	2	PIN SCREW	-
11	F047690	2	O-RING	-
12	F033629	1	Guide Bar	64 cm, 10 mm, 2 mm
12	F064645	1	Guide Bar	(Stump Treatment) 64 cm, 10 mm, 2 mm
13	F064015	1	Saw Chain	(Links) 74
13	F064016	1	Saw Chain	(Links) 75
14	F058141	1	CYLINDER ASSY	-
15	F047658	1	PIN	-
16	F059827	2	O-Ring	-
17	19M9681	1	Cap Screw	M8 X 16
18	F639219	1	Plate	SUB FOR F047647
19	F056055	1	STOP SCREW	-
20	F056057	1	CHAIN TIGHTENER	-
21	F008262	2	Lock Washer	-
22	F008646	1	SCREW	-
23	F003591	2	LOCK NUT	-
24	F059940	1	PLATE	OPTION
25	F047694	1	SET SCREW	-
26	F066163	1	Cover	-
27	F003420	2	CAP SCREW	-
28	F020181	2	WASHER	-
29	F648378	1	Shaft Key	-
1A	F056905	1	UREA ASSY	-
1A	F056064	1	BEARING HOUSING ASSY	-
1B	F060971	1	BRACKET	-
1B	F047684	1	BRACKET	-
2A	F052213	1	BUSHING	-
2B	F056062	1	CHAIN CATCHER	-
2C	F008262	1	Lock Washer	-
2D	F056059	4	PIN	-
2E	19M9940	1	Socket Head Screw	M8 X 30
2F	F700144	1	Drive Sprocket	SUB FOR F034306
4A	F687444	1	Hydraulic Motor	(Power Boost) SUB FOR F066799
4A	F066799	1	Hydraulic Motor	SUB FOR F005473
4B	F035017	1	WEDGE	-

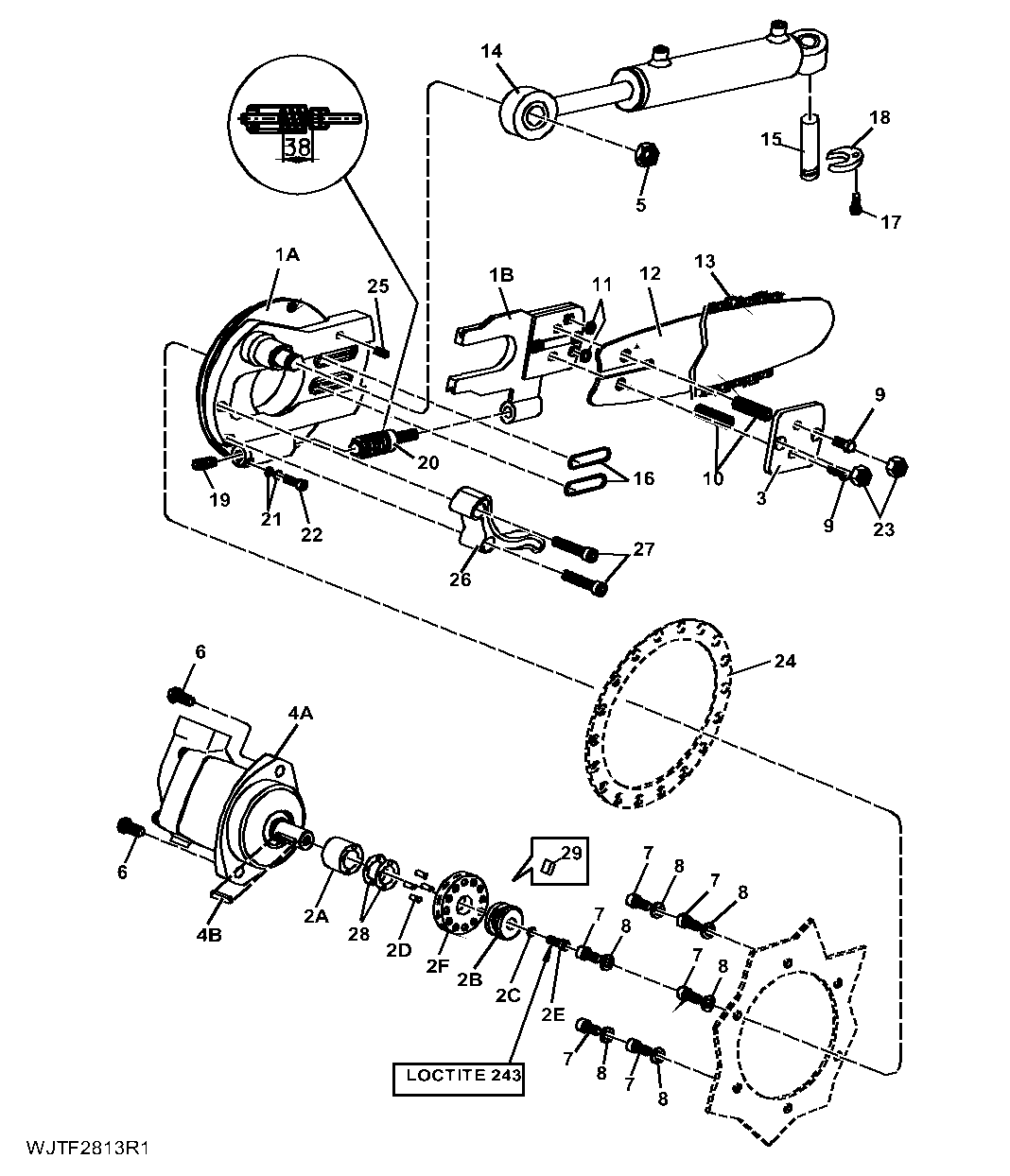

OM Saw Unit, (Parker Saw Motor) (000466 - )
