Открытый узел

Feed Roll Frames

Feed Roll Frames

Feed Roll Frames

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

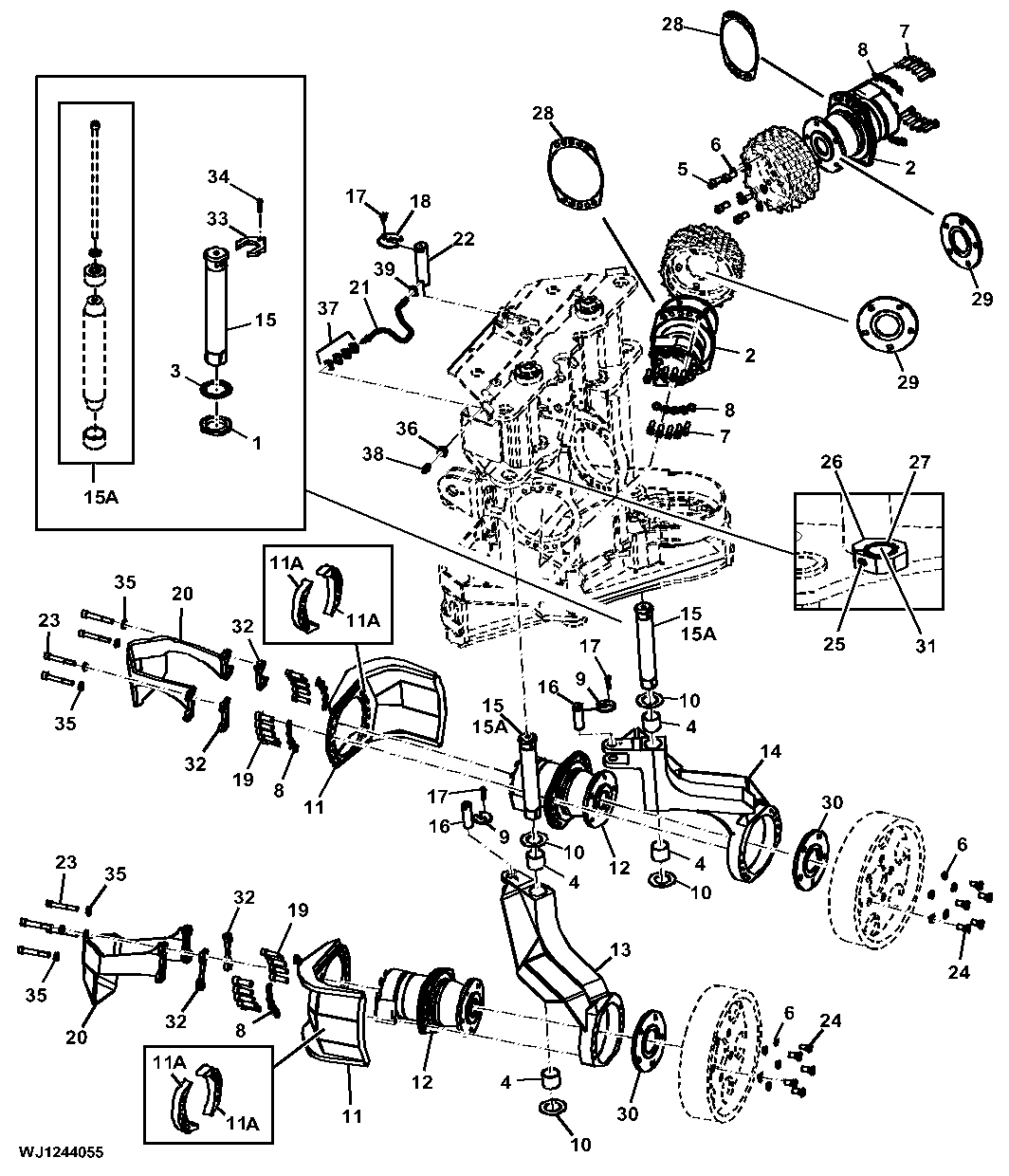

Feed Roll Frames

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F003834	2	LOCK NUT	-
2	F069245	2	Hydraulic Motor	250 cc, TMTW
2	F683825	2	Hydraulic Motor	315 cc, TMTW, SUB FOR F076835, F675389
2	F680670	2	Hydraulic Motor	315 cc, TMTHW, SUB FOR F683825, SEE SOLUTION 100020
2	F683873	1	Hydraulic Motor	400 cc, TMTW, SUB FOR F076836, F675388
2	F680671	1	Hydraulic Motor	400 cc, TMTHW, SUB FOR F683873, SEE SOLUTION 100020
3	F066286	2	Washer	-
4	F010872	4	BEARING BUSHING	-
5	F063660	10	Cap Screw	-
6	12M6127	20	Lock Washer	14.500 mm
7	19M8789	20	Screw	M12 X 50
8	F002805	40	Lock Washer	-
9	F639219	2	Plate	-
10	F047677	4	BEARING	2 mm
10	F631333	4	Bearing	(Repair Part) 2,5 mm
11	F063520	2	Shield	-
12	F683873	2	Hydraulic Motor	400 cc, TMTW, SUB FOR F076836, F675388
12	F680671	2	Hydraulic Motor	400 cc, TMTHW, SUB FOR F683873, SEE SOLUTION 100020
12	F683874	2	Hydraulic Motor	500 cc, TMTW, SUB FOR F076837, F675387
12	F680672	2	Hydraulic Motor	500 cc, TMTHW, SUB FOR F683874, SEE SOLUTION 100020
12	F683940	2	Hydraulic Motor	630 cc, TMTW OPTION, SUB FOR F063301
12	F680480	1	Hydraulic Motor	630 cc, TMTHW, OPTION, TMTHW, SUB FOR F683940, SEE SOLUTION 100020
13	F674678	1	Arm	630 cc, RH, USE WITH F683940, F063301, SUB FOR F063521, F644879
13	F674685	1	Arm	400 cc, 500 cc, RH, SUB FOR F066125
14	F674683	1	Arm	400 cc, 500 cc, LH, SUB FOR F066126
14	F674681	1	Arm	630 cc, LH, USE WITH F683940, F063301, SUB FOR F063522, F644878
15	F047657	2	PIVOT PIN	-
16	F047673	2	PIVOT PIN	-
17	F003523	3	SCREW	-
18	F639221	1	Plate	SUB FOR F047647
19	19M8444	20	Screw	M12 X 60
20	F645835	2	Shield	SUB FOR F065068
21	F059480	1	Hose	-
22	F059481	1	PIVOT PIN	-
23	19M8547	16	Screw	M12 X 90, SUB FOR 19M9506
24	F682030	10	Screw	SUB FOR F063067
25	19M8440	2	Screw	M10 X 25
26	F065230	2	Stop	-
27	40M7047	2	Snap Ring	-
28	F635374	1	Shim	-
29	F635373	1	Shim	-
30	F634333	1	Shim	-
31	F649049	2	Pin	(Welding part)
32	F645284	4	Plate	(Use With Shield F063520)
33	F639222	2	Plate	-
34	19M9637	2	Cap Screw	M10 X 16
35	24M7283	16	Washer	13 X 24 X 3 mm
36	14M7148	1	Nut	M10
37	24M7488	4	Washer	10.500 X 20 X 2 mm
38	58M5573	1	Lubrication Fitting	-
39	F005162	1	SEAL RING	-
11A	F660539	4	Plate	(Use Without Shield F063520)
15A	F060990	2	TAPERED PIN	OPTION
