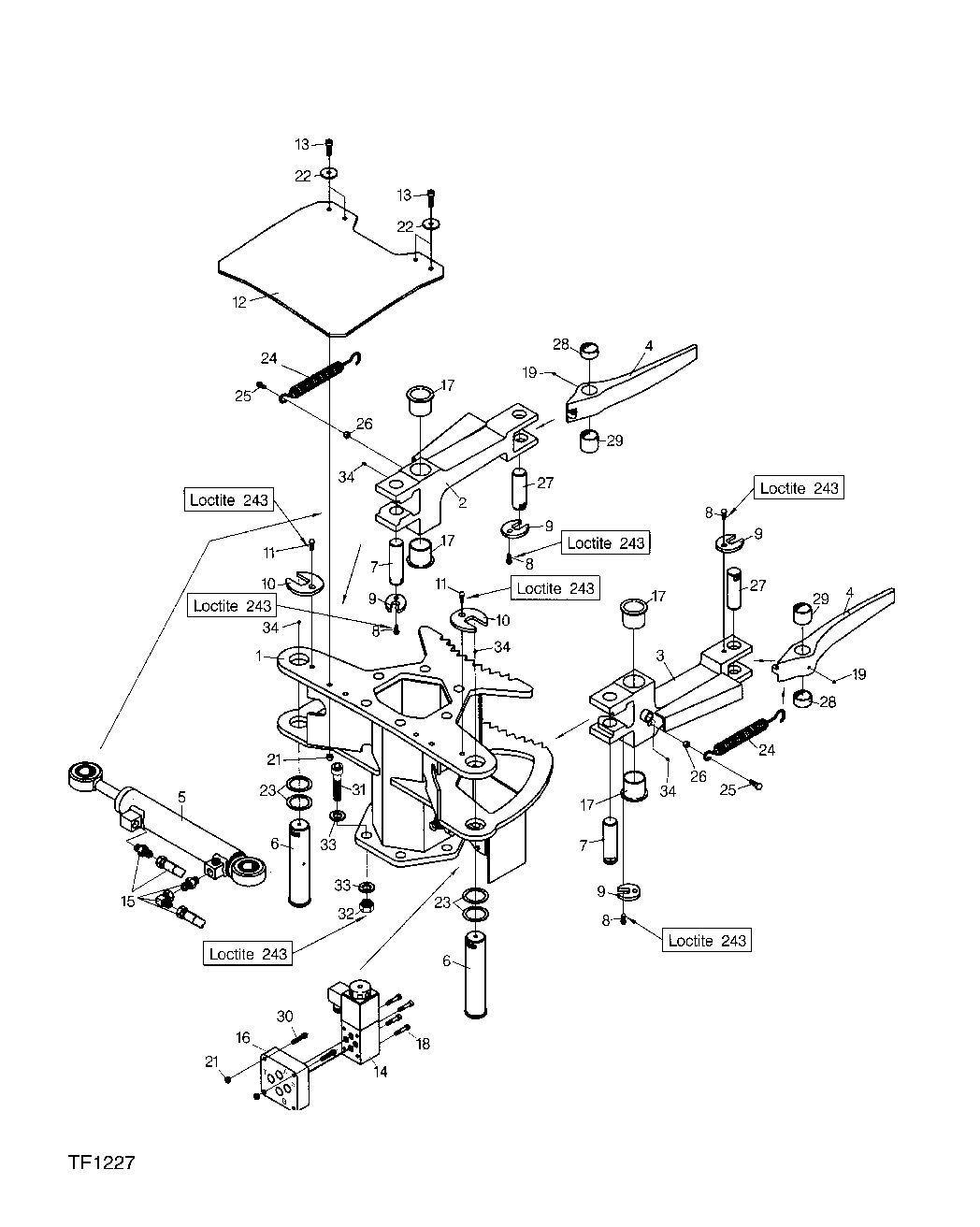

MULTI-HANDLING UNIT, FRAME [B23]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F055066	1	FRAME	-
2	F055067	1	ARM	-
3	F055064	1	ARM	-
4	F055065	2	TIP	-
5	F047835	1	HYDRAULIC CYLINDER	-
6	F047655	2	PIVOT PIN	-
7	F047651	2	PIVOT PIN	-
8	F003523	4	SCREW	-
9	F047647	4	PLATE	-
10	F047648	2	PLATE	-
11	19M7166	1	Cap Screw	-
12	F055062	1	FLAP	-
13	F003404	4	SCREW	-
14	F024379	1	SOLENOID VALVE	-
15	F055063	1	HOSES	-
16	F055072	1	BOTTOM PLATE	-
17	F015776	4	BEARING BUSHING	-
18	F008644	4	SCREW	-
19	F003466	2	STOP SCREW	-
21	F003586	4	LOCK NUT	-
22	F055073	4	WASHER	-
23	F055058	4	SHIM	-
24	F055059	2	SPRING	-
25	F003538	2	SCREW	-
26	F003588	2	LOCK NUT	-
27	F047673	2	PIVOT PIN	-
28	F052201	2	SLIDE BEARING	-
29	F015796	2	BEARING BUSHING	-
30	F016303	2	SCREW	-
31	F010666	6	SCREW	-
32	F003591	6	LOCK NUT	-
33	F003341	12	WASHER	-
34	F003727	4	GREASE NIPPLE	-
35	F033710	1	LOCKING FLUID	LOCTITE 243
