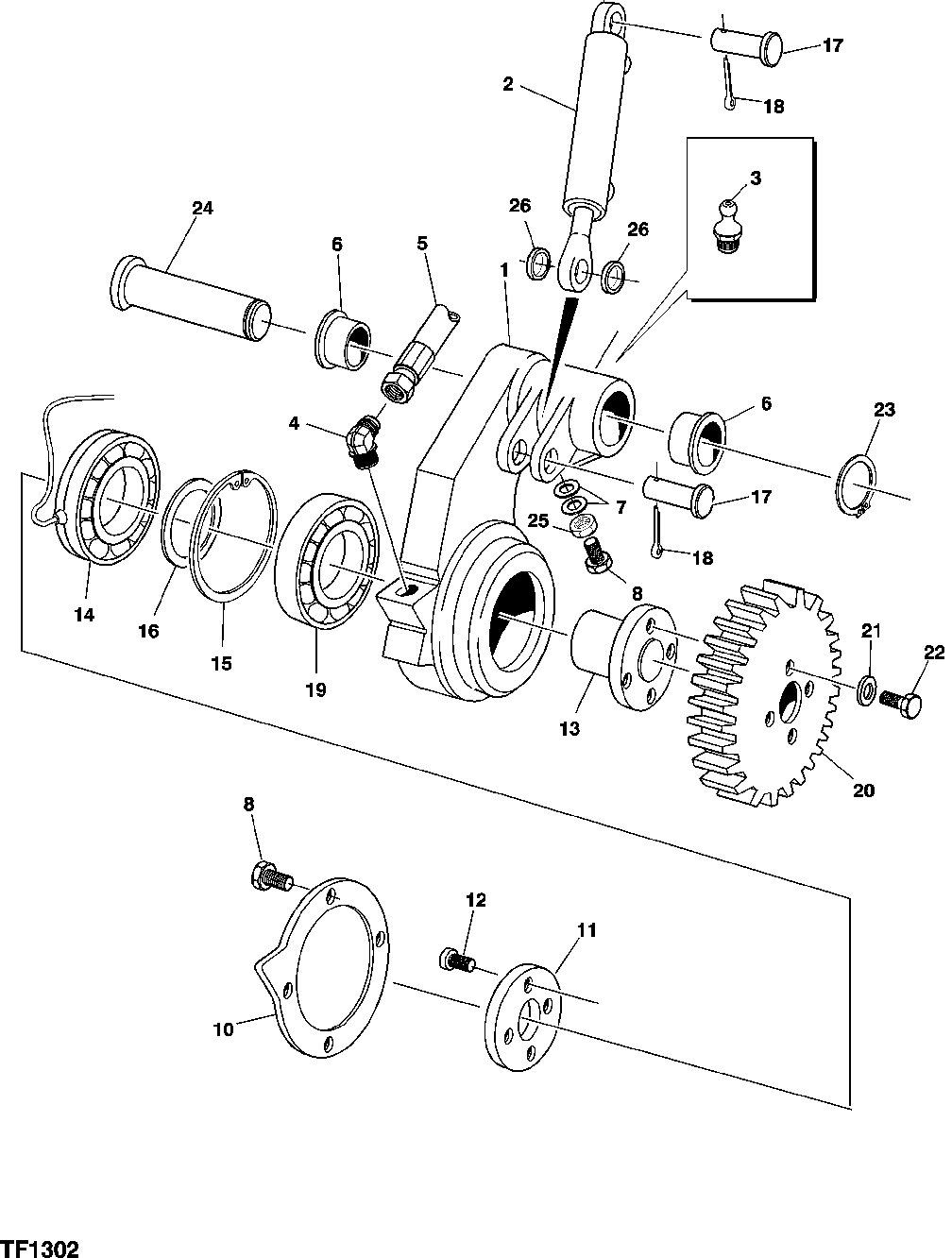

Measuring Wheel ( - 125)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	F602132	1	Measurement Device	Incl. Keys 1–24
1	F602031	1	Arm	(Excluding 051)
1	F618799	1	Arm	(Including 051)
2	F602025	1	Hydraulic Cylinder	(Excluding 051) COMPONENTS ON SEPARATE PAGE
2	F062228	1	Hydraulic Cylinder	(Including 082) COMPONENTS ON SEPARATE PAGE
3	F003727	1	GREASE NIPPLE	-
4	F012533	1	ELBOW NIPPLE	-
5	F046742	1	HOSE-ASSY	-
6	F046323	2	BEARING BUSHING	-
7	F003338	2	WASHER	(Excluding 051)
8	F003522	5	SCREW	(Excluding 051)
8	F003522	4	SCREW	-
8	F003524	1	SCREW	-
10	F602030	1	Cap	-
11	F602026	1	Lock Washer	-
12	F017300	4	SCREW	-
13	F602028	1	Shaft	-
14	-	1	Part 18	COMPONENTS ON SEPARATE PAGE
15	F003376	1	CIRCLIP	-
16	F602027	1	Spacer	-
17	F602082	2	Shaft	-
18	F003330	2	SPLIT PIN	-
19	F017038	1	Bearing	-
20	F602029	1	Measuring Wheel	S = 30 mm
20	F610351	1	Measuring Wheel	S = 8 mm
21	F008262	4	Lock Washer	-
22	F003524	4	SCREW	-
23	40M7195	1	Snap Ring	-
24	F602081	1	Shaft	(Excluding 051)
24	F618800	1	Shaft	(Including 051)
25	F003563	1	NUT	-
26	F602150	2	Bushing	-
