Устройство обработки нескольких деревьев

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

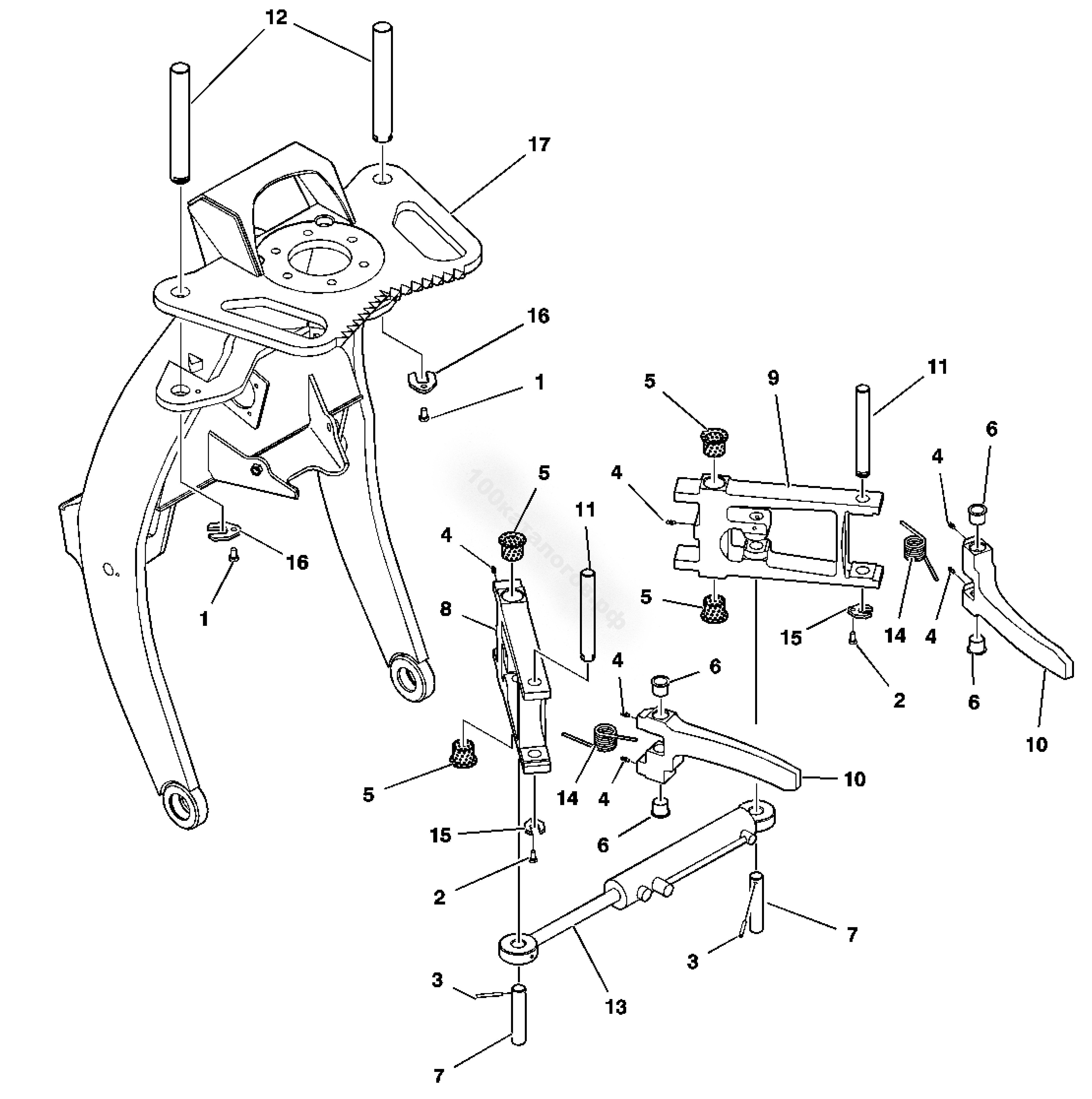

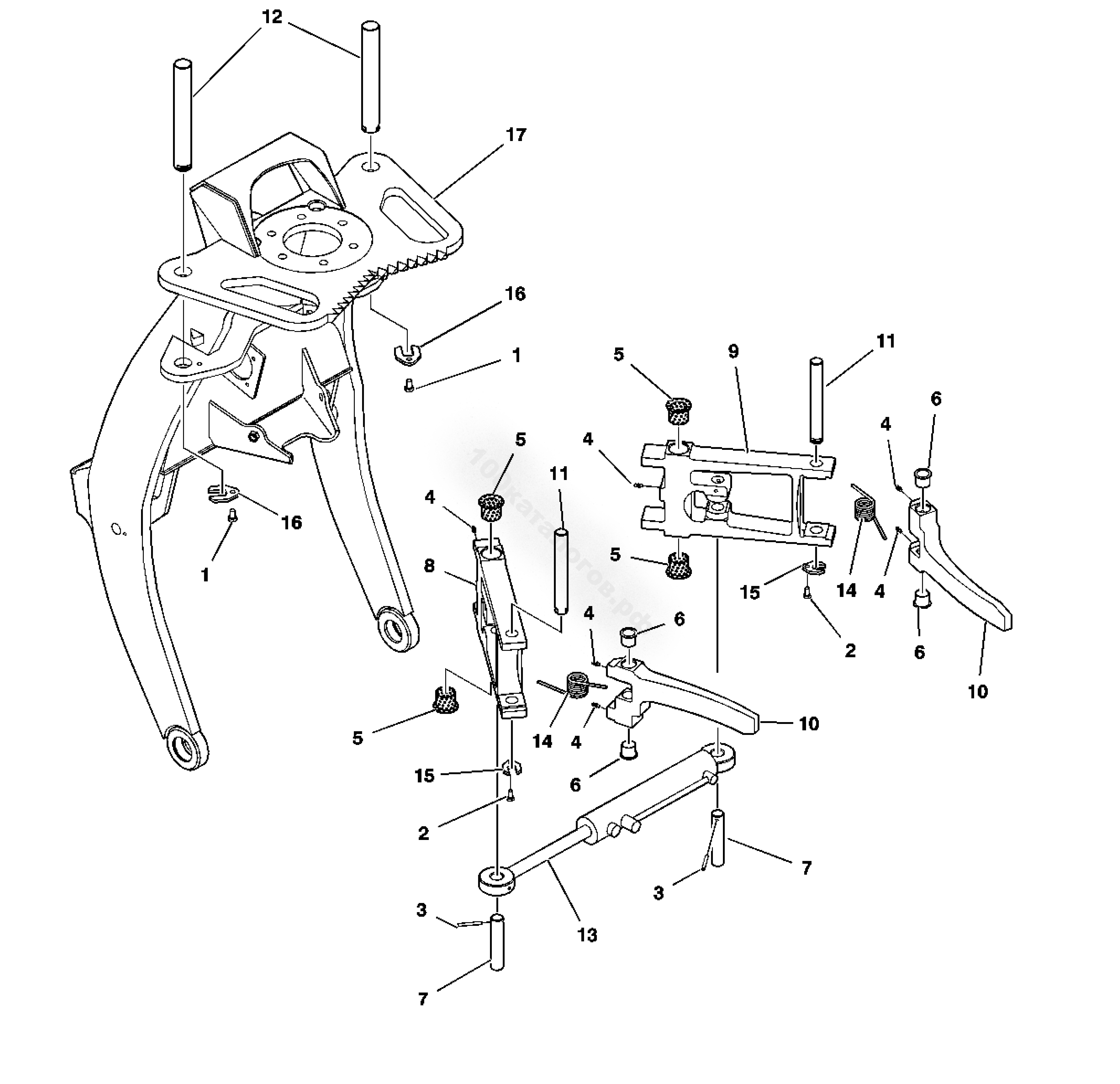

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M9637	2	Винт крышки	M10 X 16
2	19M9681	2	Винт крышки	M8 X 16
3	34M7310	2	Пружинный штифт	6 X 50 MM
4	58M5573	6	Смазочный ниппель	-
5	F015776	4	Подшипник	-
6	F046323	4	Втулка	-
7	F056979	2	Крепление для штифта	-
8	F059876	1	Рычаг	-
9	F059877	1	Рычаг	-
10	F059878	2	Рычаг	-
11	F059880	2	Штифт	-
12	F059881	2	Штифт	-
13	F059882	1	Гидравлический цилиндр	SEE PAGE 4465-18
14	F059883	2	Пружина	-
15	F639219	2	Пластина	-
16	F639221	2	Пластина	-
17	-	1	Наклонный блок	SEE PAGE 4440-23A
