Устройство для маркировки краской

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

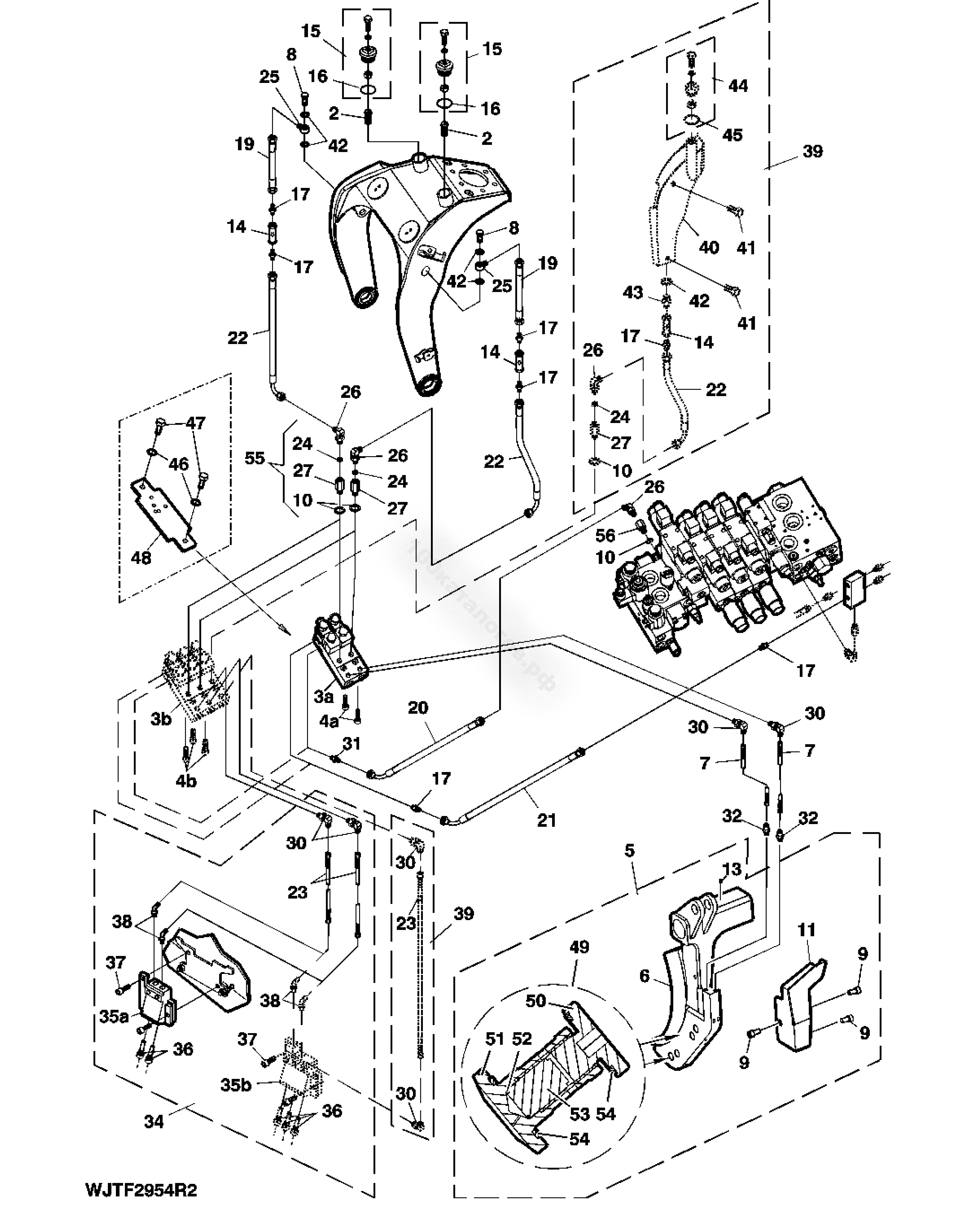

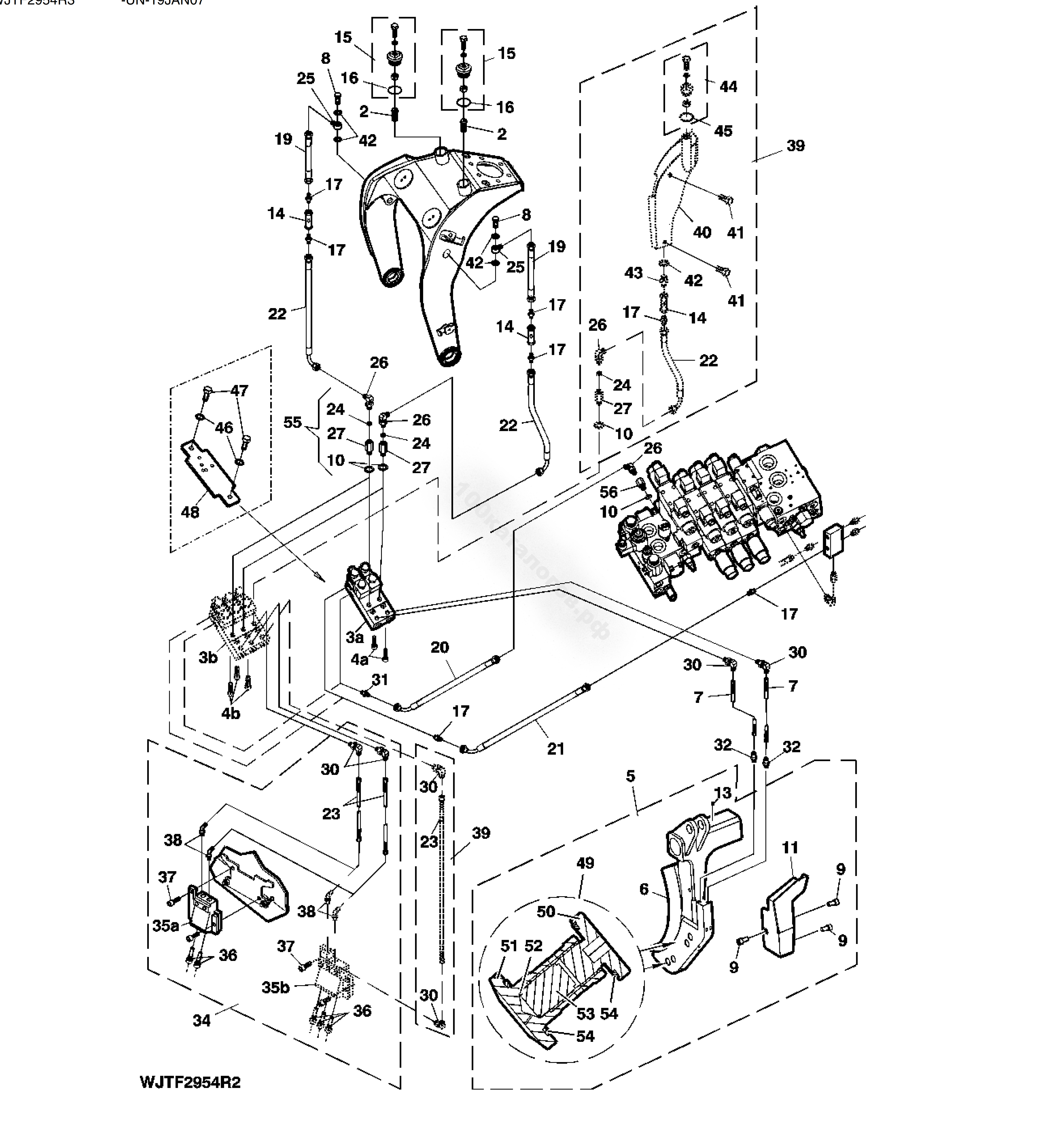

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	F048002	2	Клапан для золотника	-
5	F635034	1	Нож	(REPLACES F065461) INCL. ITEMS 6-13
6	F643579	1	Нож	(REPLACES F635033)
7	F058998	2	Гидравлический шланг - изготовитель	-
8	F022097	2	Фитинг	-
9	19M9448	3	Винт	M10 X 20, (REPLACES 19M9703 AND F005551)
10	F005164	4	Уплотнительная шайба	-
11	F635031	1	Защита	(REPLACES F061343)
13	58M5574	1	Смазочный ниппель	-
14	F067379	3	Фильтр	-
15	F056977	2	Заглушка	-
16	F003291	2	О-кольцо	-
17	X6F4OMXS	7	Крепление адаптера	-
19	F055112	2	Гидравлический шланг - изготовитель	L=280
20	F057073	2	Гидравлический шланг - изготовитель	L=500
21	F063069	1	Гидравлический шланг - изготовитель	L=780
22	F059421	3	Гидравлический шланг- изготовитель	L=1050 (REPLACES F052907)
23	F065982	3	Гидравлический шланг - изготовитель	L=1100
24	F069999	3	Обратный клапан	(REPLACES F008631)
25	F061069	2	Фитинг	(F024402)
26	X6C4OMXS	3	Фитинг	(F024599)
27	F069998	3	Корпус	(REPLACES F065468)
29	F024402	1	Фитинг	-
30	X4-4C4OMXS	3	Фитинг	(F011057)
31	F062272	1	Дроссель	-
32	F070080	2	Фитинг	(REPLACES F061345)
33	F005162	2	Уплотнитель	-
34	F065463	1	Комплект насадок	INCL. ITEM 23, 30, 35-38
36	F059115	2	Насадок	INCL. O-RING
37	19M8448	2	Винт	M12 X 35
38	F011057	2	Фитинг	-
39	F065464	1	Устройство для маркировки краской	INCL. ITEM 1-2, 14-17, 22-27, 30, 35B
40	F065466	1	Бак	FOR WARATAH
41	F040644	2	Винт	-
42	F005167	5	Уплотнительная резинка	-
43	F004356	1	Фитинг	-
44	F021661	1	Заглушка	INCL. ITEM 45
45	F017167	1	О-кольцо	-
46	F002805	2	Стопорная шайба	-
47	19M8168	2	Винт	M12 X 25
48	F634127	1	Пластина	-
49	F640546	1	Расположение/сборочный чертеж	NOZZLE COMPLETE, INCL. ITEMS 50-54 (REPLACES F639203, F639204, F017216)
50	F638149	1	Заглушка	-
51	F636614	1	Насадок	-
52	F021605	1	О-кольцо	-
53	F059996	1	Обратный клапан	-
54	F069985	2	Уплотнительное кольцо	-
55	F070067	2	Обратный клапан	INCL. ITEMS 10, 24, 27
56	F065468	1	Фитинг	-
1А	F635770	1	Детали линии сборки	EXCLUDING. ITEM 3B, 34, 39
1В	F635771	1	Детали линии сборки	EXCLUDING. ITEM 3B, 5, 39
3А	F063506	1	Технологический насос	2-COLORS
3В	F061483	1	Технологический насос	3-COLORS, OPTION
4А	19M9681	2	Винт крышки	M8 X 16
4В	19M9681	3	Винт крышки	M8 X 16, OPTION
35А	F066923	1	Насадок	INCL. ITEM 36, SUPERMARK 2-COLORS
35В	F059114	1	Насадок	INCL. ITEM 36, SUPERMARK 3-COLORS
-	F638485	1	Бак	FOR JD
