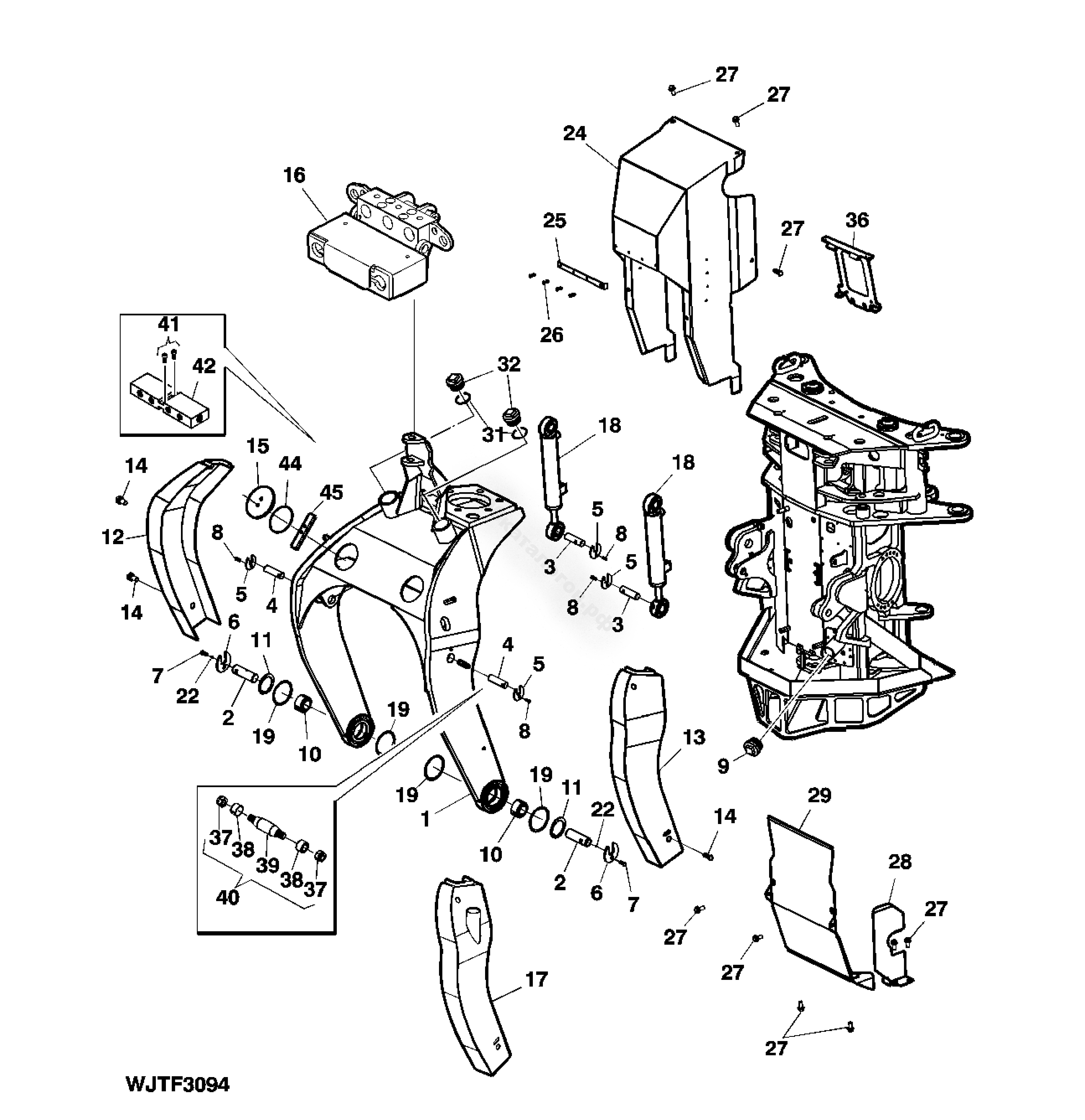

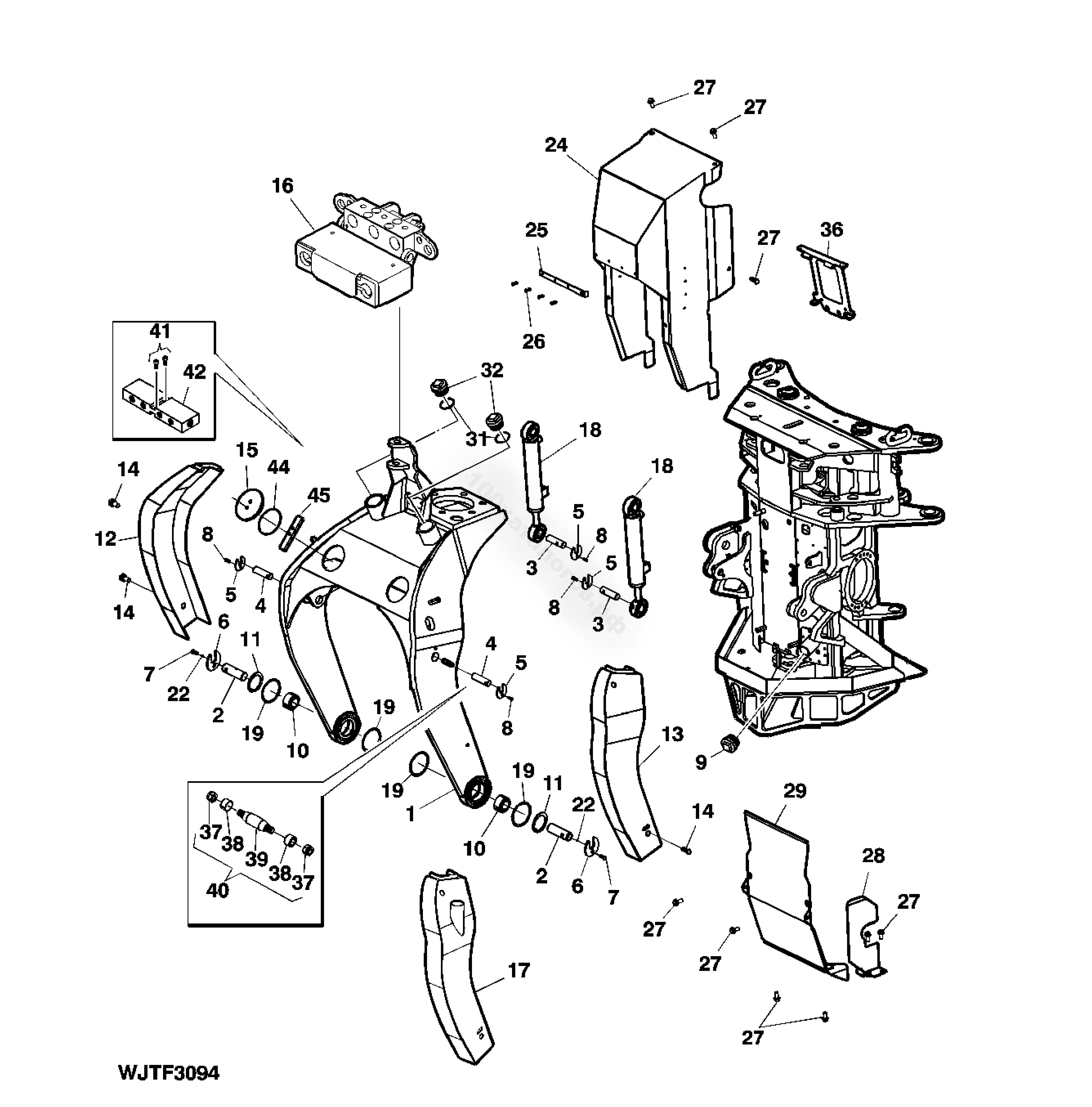

Наклон и защита клапана

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F640414	1	Рама	(REPLACES F066166)
2	F059446	2	Штифт	-
3	F047658	2	Крепление для штифта	-
4	F059448	2	Штифт	STANDARD
5	F639219	4	Пластина	(REPLACES F047647)
6	F639221	4	Пластина	(REPLACES F047648)
7	19M9638	2	Винт крышки	M10 X 20
8	19M9681	4	Винт крышки	M8 X 16
9	F047669	2	Заглушка	-
10	F003820	2	Подшипник	-
11	F003373	2	Стопорное кольцо	-
12	F066167	1	Защита	FOR WARATAH
13	F066168	1	Защита	FOR WARATAH
14	F040644	4	Винт	-
15	F066169	2	Крышка	-
16	-	1	Кронштейн	SEE PAGE 4440-24
17	-	1	Бак	SEE PAGE 4463-20, OPTION
18	-	2	Гидравлический цилиндр	SEE PAGE 4465-6
19	F003281	4	О-кольцо	-
22	58M7015	2	Смазочный фитинг	-
24	F066172	1	Защита	-
25	F047681	1	Пластина	-
26	F003521	4	Винт	-
27	F040644	10	Винт	-
28	F066177	1	Защита	-
29	F066173	1	Защита	-
31	F003291	2	О-кольцо	-
32	F047669	2	Заглушка	-
34	F003588	2	Стопорная гайка	-
36	F066176	1	Кронштейн	SEE PAGES 4440-26, 4440-28
37	F061054	4	Гайка	OPTION
38	F616251	4	Втулка	OPTION
39	F632185	2	Штифт	OPTION
40	F632184	2	Штырь, втулка комплект	INCL. ITEMS 37-39, OPTION
41	F010749	2	Болт	SEE PAGE 4463-14
42	-	1	Стойка клапана	SEE PAGE 4463-14
44	F010679	2	Кольцо	-
45	F069007	2	Замок	-
-	F066174	2	Рычаг	-
-	19M8637	2	Винт крышки	M10 X 40
-	F003339	2	Шайба	-
-	F003586	4	Стопорная гайка	-
-	F047680	1	Защита	-
-	F638459	1	Крышка	FOR JD
-	F638460	1	Крышка	FOR JD
-	19M7288	4	Винт крышки	-
