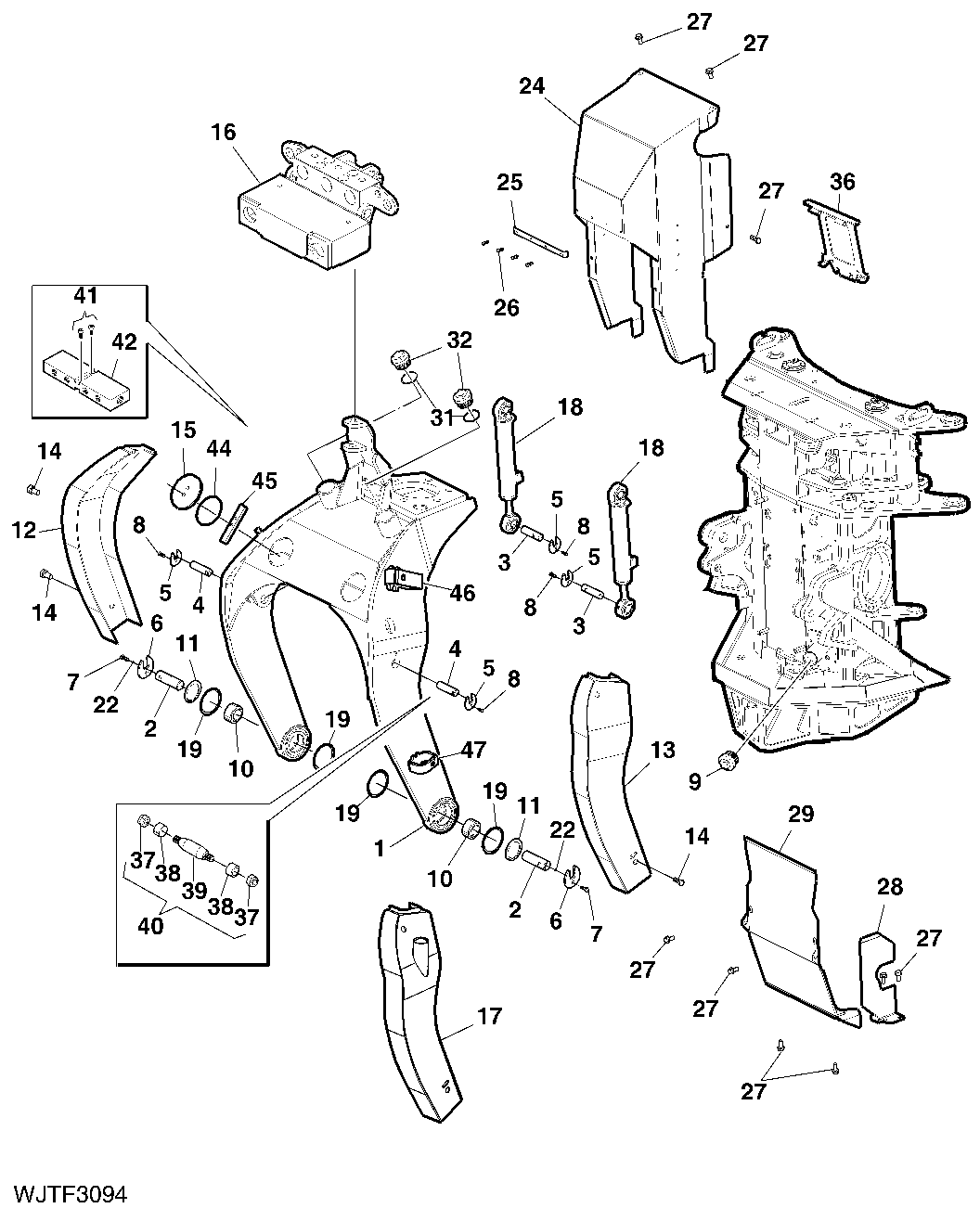

Открытый узел

Tilt and Valve Shields

Tilt and Valve Shields

Tilt and Valve Shields

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Tilt and Valve Shields

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F654137	1	FRAME	(Black) (Sub for F066166)
1	F640414	1	FRAME	(Yellow) (Sub for F066166),
2	F703273	2	Pin	SUB FOR F059446
3	F047658	2	PIN	-
4	F059448	2	Pin	(Standard)
5	F639219	4	Plate	(Sub for F047647)
6	F639221	4	Plate	(Sub for F047648)
7	19M9638	2	Cap Screw	M10 X 20
8	19M9681	4	Cap Screw	M8 X 16
9	F047669	2	PLUG	-
10	F003820	2	SPHERICAL BEARING	-
11	F003373	2	Snap Ring	-
12	F638459	1	Cover	(Yellow)
12	F066167	1	Shield	(Black)
13	F066168	1	Shield	(Black)
13	F638460	1	Cover	(Yellow)
14	F040644	4	SCREW	-
15	F066169	2	Cap	-
15	19M7288	4	Cap Screw	M8 X 30
16	-	1	Part 20	Components on Separate Page
17	-	1	Part 21	(Option) Components on Separate Page
18	F634639	2	Hydraulic Cylinder	Components on Separate Page
19	F003281	4	O-Ring	-
22	58M7015	2	Lubrication Fitting	-
24	F066172	1	Cover	-
25	F047680	1	PROTECTION PLATE	-
25	F047681	1	PLATE	-
26	F003521	4	SCREW	-
26	14M7528	4	Lock Nut	M6, SUB FOR F003586
27	F073254	10	Screw	(Sub for F040644)
28	F066177	1	Shield	-
29	F066173	1	Shield	-
31	F003291	2	O-RING	-
32	F047669	2	PLUG	-
34	F066174	2	Sleeve	-
34	19M8637	2	Cap Screw	M10 X 40
34	F003339	2	WASHER	-
34	F003588	2	LOCK NUT	-
36	F066176	1	Bracket	Components on Separate Pages
37	F061054	4	NUT	(Option)
38	F616251	4	BUSHING	(Option)
39	F632185	2	PIN	(Option)
40	F632184	2	BOLT	(Option) Incl. Keys 37-39
41	F010749	2	SCREW	Components on Separate Page
42	-	1	Part 45	Components on Separate Page
44	F010679	2	O-Ring	-
45	F069007	2	Latch	-
46	F646577	2	Bracket	(Welded Part)
47	F646580	2	Bracket	(Welded Part)
