Открытый узел

Rotator (Indexator AV 14S)

Rotator (Indexator AV 14S)

Rotator (Indexator AV 14S)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

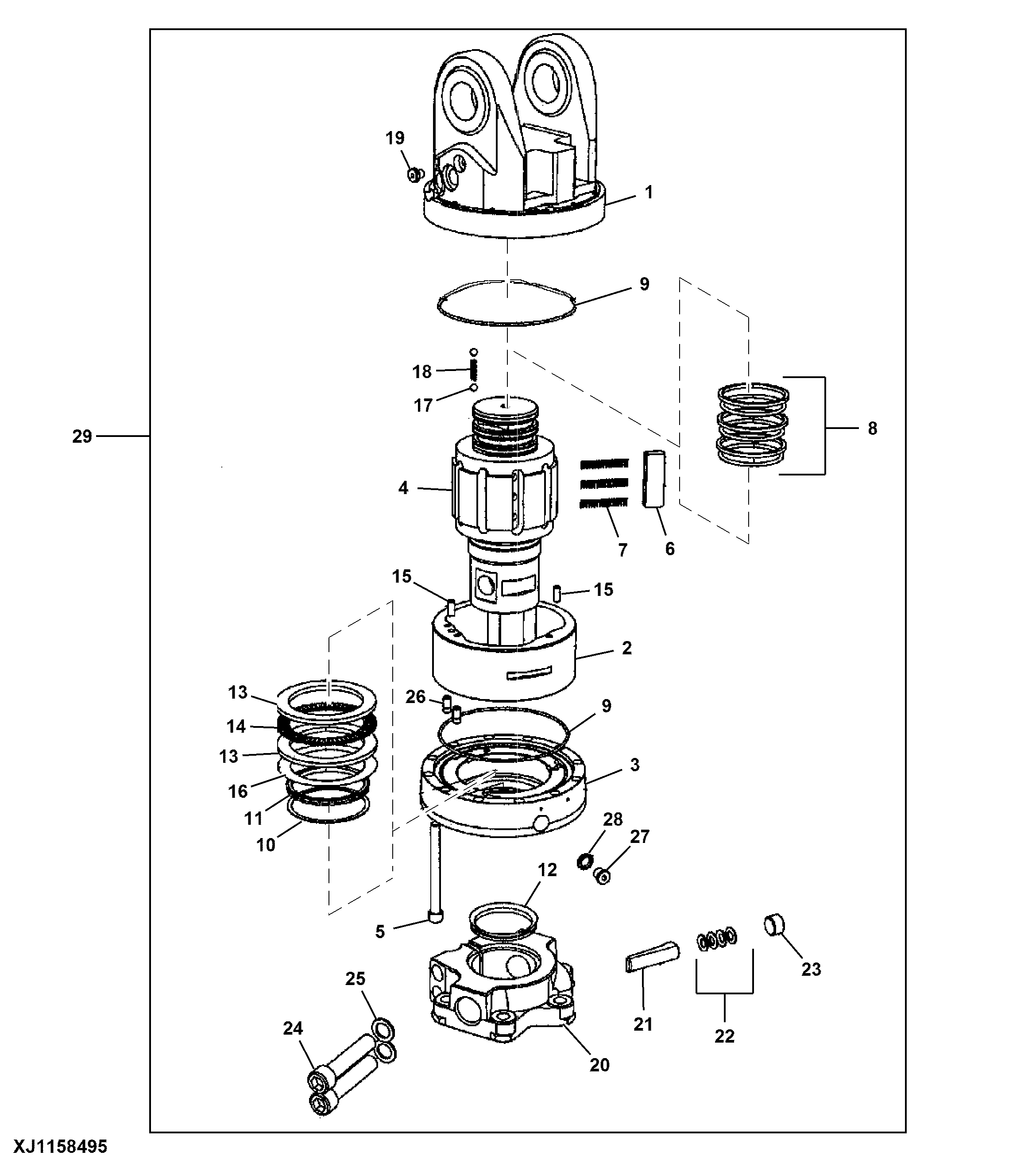

Rotator (Indexator AV 14S)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F063426	1	Stator	-
2	F063427	1	Frame	-
3	F063428	1	Stator	-
4	F063429	1	Rotor	-
5	F015003	12	Cap Screw	-
6	F054273	9	Vane	-
7	F015001	27	Spring	-
8	F022136	3	Hydr. Cylinder Rod Guide	NLA; ORDER F687097
8	F687097	3	Seal Kit	-
9	F026259	2	O-RING	-
10	F022149	1	BACK-UP RING	-
11	F060264	1	SEAL	-
12	F026262	1	V-Ring Seal	-
13	F026261	2	WASHER	-
14	F015000	1	NEEDLE BEARING	-
15	F026265	4	Pin	-
16	F012550	1	Shim	TK = 0.178 mm
16	F012547	1	Shim	TK = 0.100 mm
16	F012549	1	Shim	TK = 0.150 mm
16	F012548	1	Shim	TK = 0.125 mm
16	F014999	1	Shim Kit	-
17	F026258	2	Ball	-
18	F026266	1	Spring	-
19	15M7086	1	Drain Plug	SUB FOR F013637
20	F023071	1	LINK	-
21	F005621	1	Wedge	-
22	F005620	4	Disk Spring	-
23	F012558	1	Screw	-
24	19M9532	2	Screw	M20 X 100, SUB FOR F003451
25	F026264	2	Washer	-
26	F063430	2	Restrictor	-
27	F054276	1	Plug	-
28	F054277	1	Seal	-
29	F057704	1	Rotator	-
29	F014998	1	Seal Kit	Not Illustrated
