Открытый узел

Tilt Device, HD

Tilt Device, HD

Tilt Device, HD

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

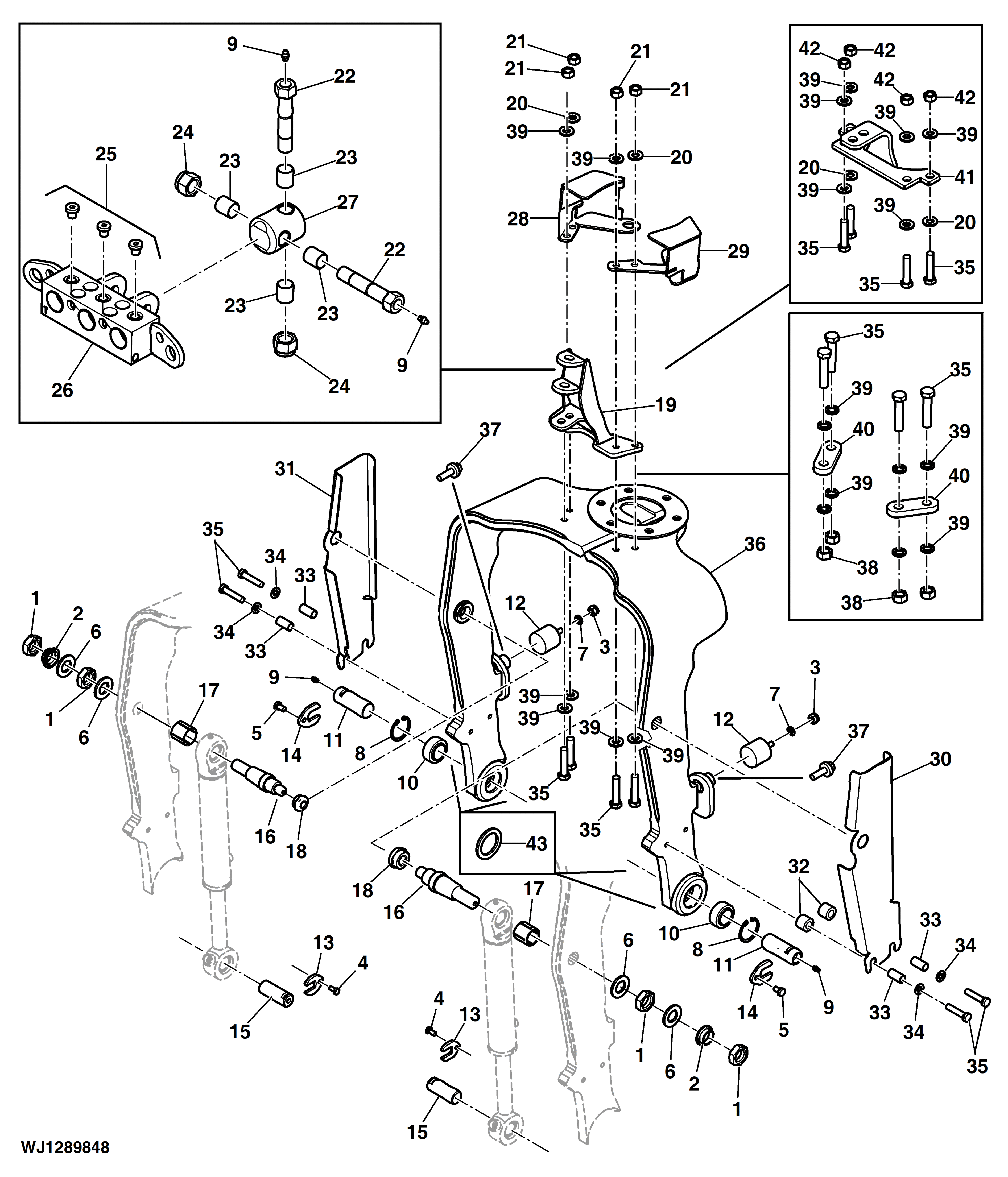

Tilt Device, HD

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7701	4	Nut	M24
2	F679923	2	Spacer	25 X 30 X 12.500 mm (63/64" X 1.181" X 0.492")
3	14M7660	2	Lock Nut	M10
4	19M9681	2	Cap Screw	M8 X 16
5	19M9637	2	Cap Screw	M10 X 16
6	24M7351	2	Washer	25 X 44 X 4 mm
7	24M7488	2	Washer	10.500 X 20 X 2 mm
8	40M1866	2	Snap Ring	-
9	58M5574	4	Lubrication Fitting	-
10	F003820	2	SPHERICAL BEARING	-
11	F703273	2	Pin	-
12	F723745	2	Absorber	-
13	F639220	2	Plate	-
14	F639221	2	Plate	-
15	F703271	2	Pin	-
16	F701833	2	Shaft	-
17	F702829	2	Sleeve	-
18	F695030	2	Nut	-
19	F706541	1	Bracket	-
20	F064437	2	Lock Washer	-
21	F003590	4	LOCK NUT	-
22	F680157	2	Pin	-
23	F670277	4	Bearing	-
24	14M7597	2	Lock Nut	M20
25	F018111	3	PLUG	-
26	F066903	1	Bracket	-
27	F670149	1	Bracket	-
28	F707120	1	Cover	With Indexator Rotator
29	F707146	1	Cover	With Indexator Rotator
30	F677167	1	Cover	-
31	F677166	1	Cover	-
32	F073263	2	Absorber	-
33	F673074	4	Bushing	-
34	24M7491	4	Washer	13 X 24 X 2.500 mm
35	19M9602	4	Cap Screw	M12 X 65
36	F702126	1	Frame	JD
36	F702129	1	Frame	Waratah
37	F686268	2	Screw	JD
37	F682452	2	Screw	Waratah
38	14M7275	4	Nut	M12
39	F002805	6	Lock Washer	-
40	F680175	2	Shim	-
41	F671203	1	Bracket	-
42	14M7031	4	Nut	M12
43	F695422	1	Bushing	S= 3.5 mm, OPTION
