Открытый узел

Tilt Device ( - 000322)

Tilt Device ( - 000322)

Tilt Device ( - 000322)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

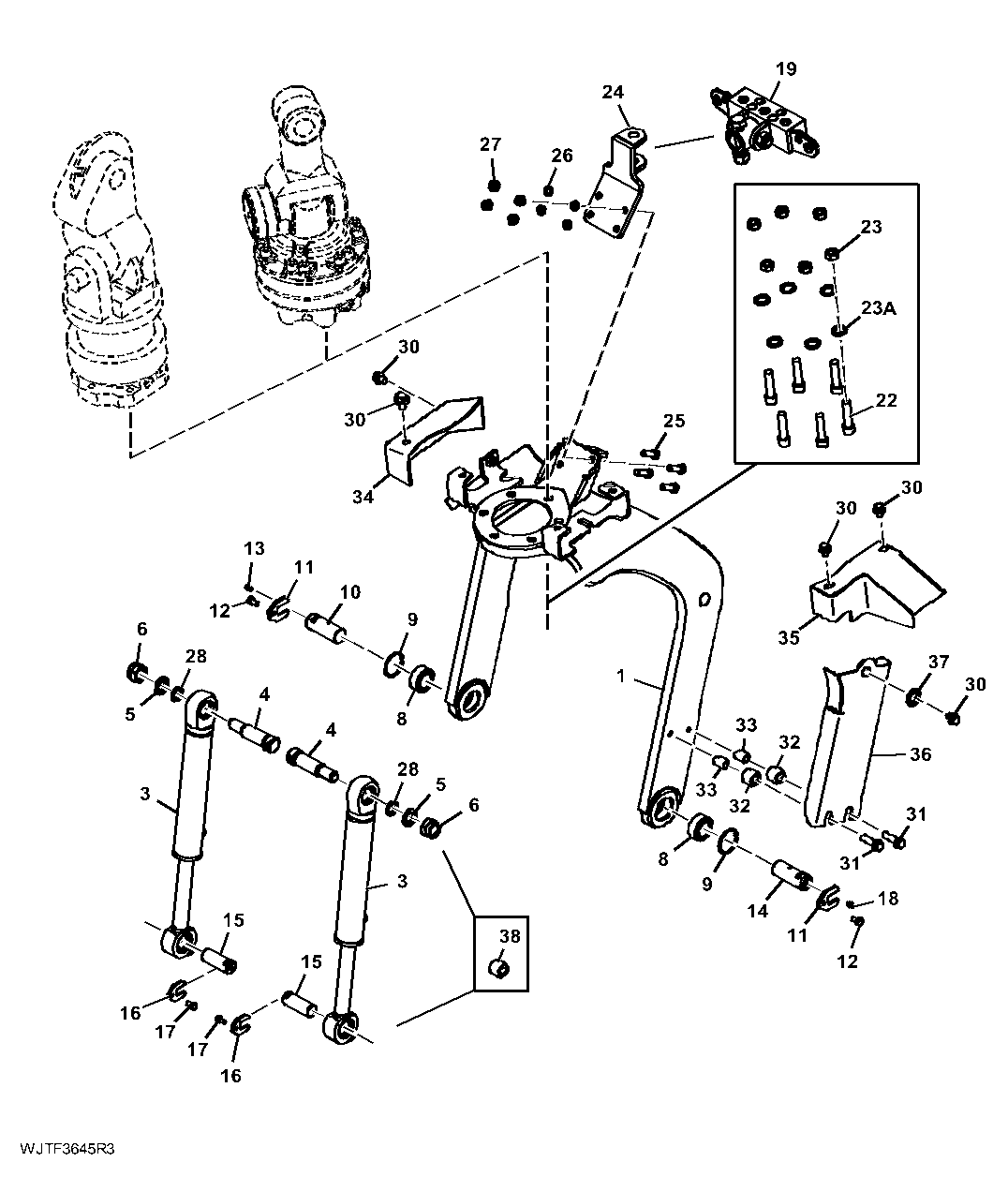

Tilt Device ( - 000322)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F646391	1	Frame	(JD yellow)
1	F654494	1	Frame	(Waratah Black)
3	F677054	2	Hydraulic Cylinder	NLA; ORDER F705423
3	F705423	1	Hydraulic Cylinder	-
3	F073220	1	Hydraulic Cylinder	-
4	F655020	2	Shaft	-
5	F024432	2	Lock Washer	-
6	14M7618	2	Nut	M24
8	F003820	2	SPHERICAL BEARING	-
9	40M1866	2	Snap Ring	-
10	F703273	1	Pin	SUB FOR F059446
10	F059446	1	Pin	-
11	F639221	2	Plate	-
12	19M9637	2	Cap Screw	M10 X 16
13	58M5574	1	Lubrication Fitting	-
14	F651002	1	Pin	-
15	F643762	2	Pin	-
15	F703271	2	Pin	SUB FOR F643763
16	F639220	2	Plate	-
17	19M9681	2	Cap Screw	M8 X 16
18	58M5579	1	Lubrication Fitting	-
19	F066903	1	Bracket	-
22	19M9522	6	Screw	M16 X 100, FOR Indexator and BBR
22	F073035	6	Socket Head Screw	Indexator H172
23	14M7398	6	Nut	M16, FOR Indexator
24	F645003	1	Bracket	-
25	19M9649	4	Cap Screw	M12 X 35
26	F002805	4	Lock Washer	-
27	14M7031	4	Nut	M12
28	F621132	2	Bushing	-
30	19M9449	5	Screw	M12 X 16
31	F072916	2	Screw	-
32	F073263	2	Absorber	-
33	F653006	2	Bushing	-
34	F651283	1	Plate	-
35	F652821	1	Cover	-
36	F648209	1	Shield	-
37	F655289	1	Plate	-
38	F686038	1	Bushing	(Repair Part)
23A	F005012	6	Lock Washer	FOR BBR
23A	24M7280	6	Washer	17 X 30 X 4 mm, FOR Indexator
