Flex Module Fastening and Bracket ( - 000523)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7167	1	Lock Nut	M10
2	19M9584	1	Cap Screw	M10 X 180
3	19M9724	2	Screw	M6 X 16
4	19M9806	4	Socket Head Screw	M5 X 65
5	24M7488	2	Washer	10.500 X 20 X 2 mm
6	F028843	2	Hose Support	-
7	F039671	4	SPACER	-
8	F073254	2	Screw	-
9	F658461	1	Hinge	(Sub for F634135)
10	F645120	1	Bracket	-
11	F645323	1	Bracket	-
12	F663727	1	Bracket	-
13	14M7659	4	Lock Nut	M8
14	19M9628	2	Cap Screw	(HHC Module) M8 X 45
14	19M9634	2	Cap Screw	(Dual HHC Module) M8 X 80
15	F672517	1	Electronic Control Unit	(HHC Module) SUB FOR F065193
15	F672517	2	Electronic Control Unit	(Dual HHC Module) SUB FOR F065193
16	19M9472	2	Screw	M4 X 16
17	14M7403	2	Lock Nut	M4
18	19M8895	2	Screw	M12 X 40, SUB FOR 19M8448
19	F002805	2	Lock Washer	-

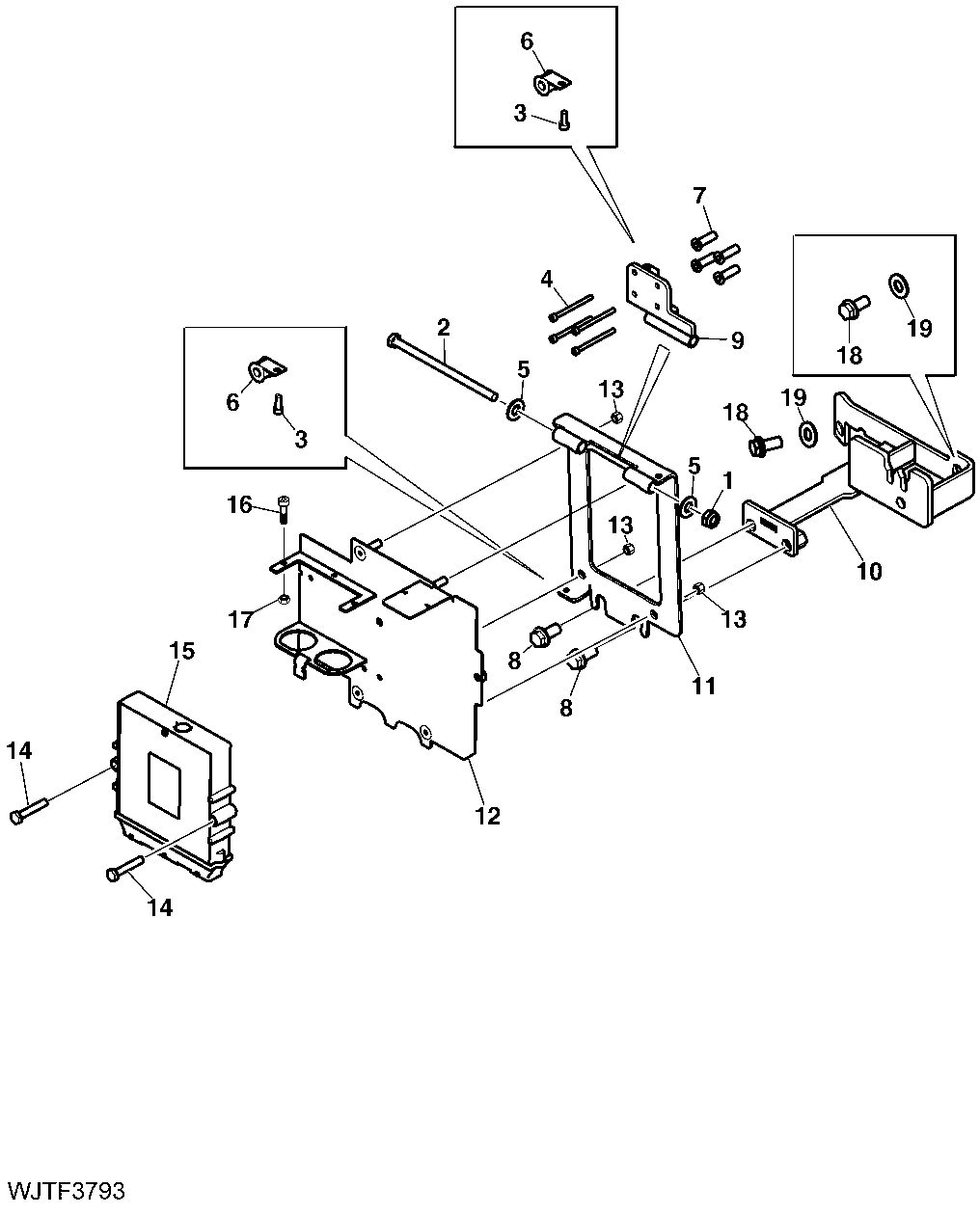

Flex Module Fastening and Bracket ( - 000523)
