Открытый узел

Measuring Wheel

Measuring Wheel

Measuring Wheel

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

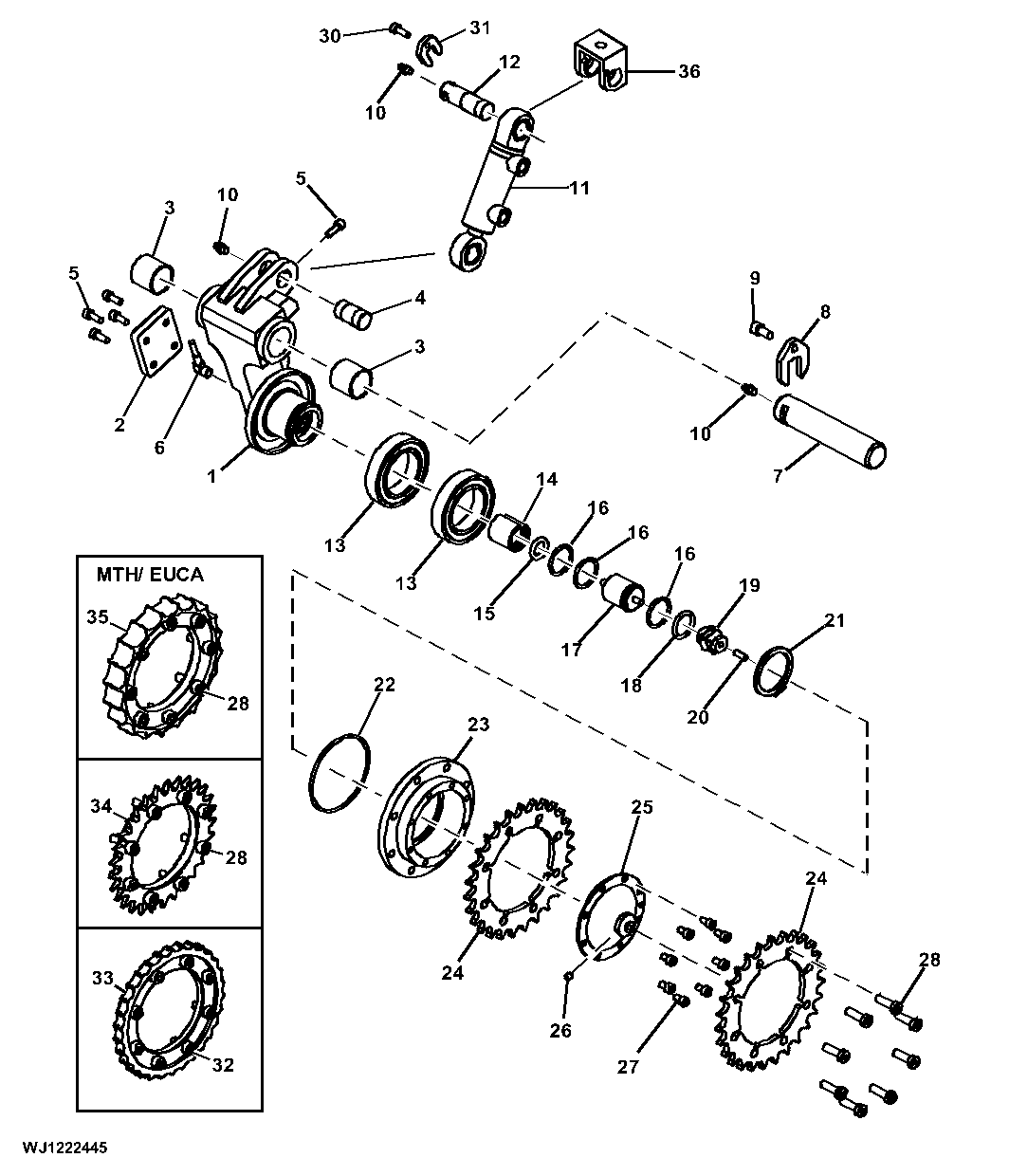

Measuring Wheel

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F641942	1	Arm	PART SOLUTION 215390
2	F644453	1	Plate	PART SOLUTION 215390
3	F010704	2	Sleeve	-
4	F641946	1	Pin	-
5	19M9675	5	Cap Screw	M6 X 16
6	-	1	Part 6	Component on Separate Page
7	F641944	1	Pin	-
8	F639220	1	Plate	-
9	19M9736	1	Screw	M8 X 16
10	58M5574	3	Lubrication Fitting	-
11	F071102	1	Hydraulic Cylinder	Component on Separate Page
12	F641945	1	Pin	-
13	F005546	2	BALL BEARING	-
14	F644410	1	Back-Up Ring	-
15	F062618	1	O-Ring	-
16	F004570	3	O-RING	-
17	-	1	Part 17	Component on Separate Page
18	F062616	1	O-Ring	-
19	F686908	1	Coupling	SUB FOR F010765
20	F062161	1	Pin	-
21	40M7302	1	Snap Ring	-
22	F061196	1	O-RING	-
23	F062154	1	Bushing	-
24	F655677	2	Measuring Wheel	(Sharp Tips) SUB FOR F063511
25	F634595	1	Flange	-
26	22M7186	1	Set Screw	M6 X 8
27	19M9721	8	Screw	M6 X 10
28	19M8439	8	Screw	M8 X 25
30	19M9724	1	Screw	M6 X 16
31	F062160	1	LOCK PLATE	-
32	19M8446	8	Screw	M8 X 20
33	F639513	1	Measuring Wheel	Grooved, P
34	F640501	1	Measuring Wheel	(Sharp Tips)
35	F065093	1	Measuring Wheel	(MTH / Eucalyptus) OPTION
36	F064030	1	Bracket	(Welding part)
