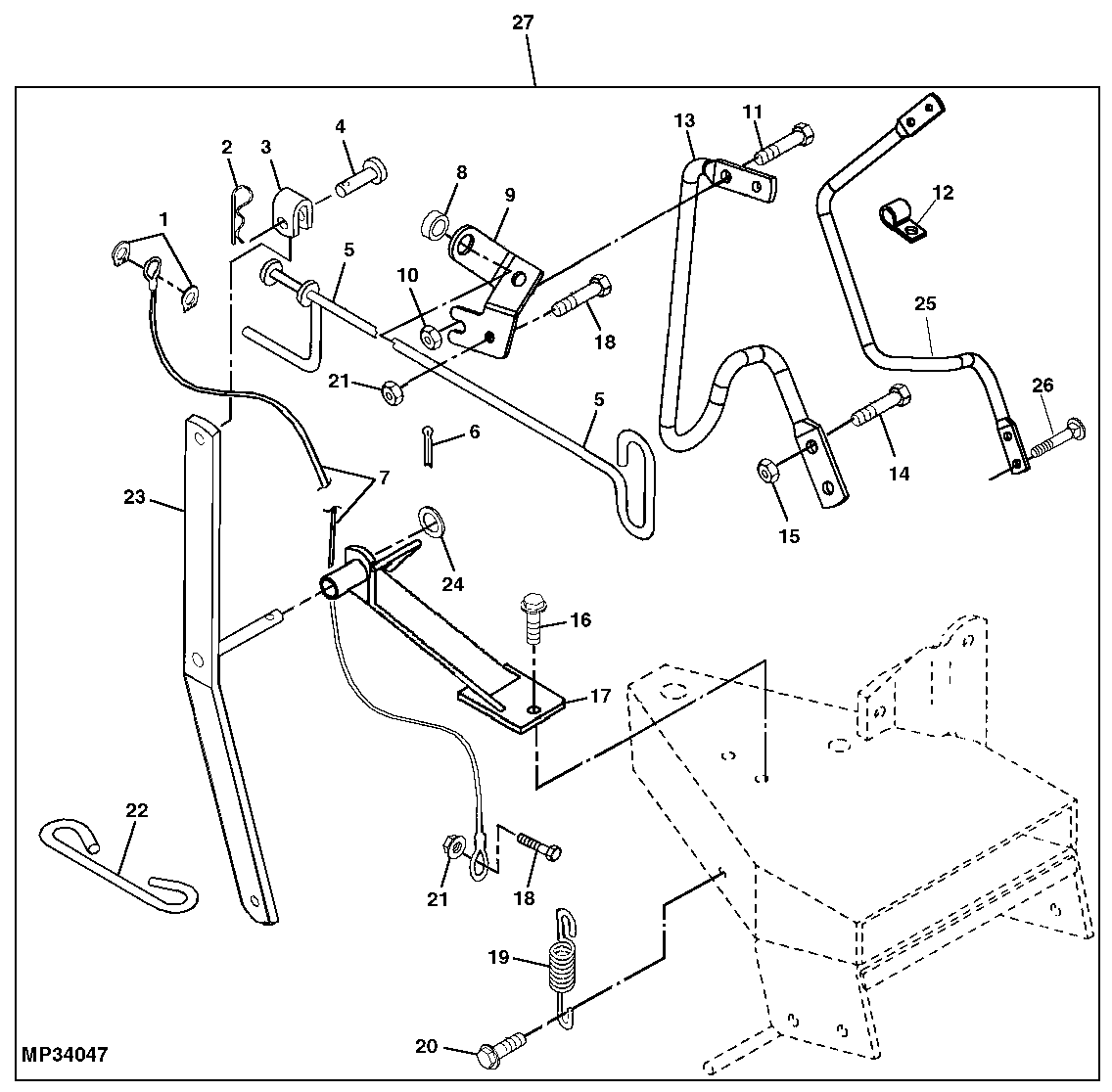

MANUAL ANGLING KIT (48-INCH FRONT BLADE)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	B31850	2	Snap Ring	(NA)
2	J16931	1	Pin	-
3	M42759	1	Clevis	-
4	M40753	1	Pin	-
5	AM103779	1	Handle	-
6	11M7021	1	Cotter Pin	4 X 25 mm
7	AM119921	1	Cable	-
8	M137713	1	Bushing	-
9	M134831	1	Bracket	CONTROL
10	E59406	1	Nut	-
11	19H3771	1	Screw	3/8" X 1"
12	AH89557	1	Clip	-
13	M137257	1	Support	CONTROL BRACKET
14	19M7866	1	Screw	M8 X 20, (DIESEL ONLY)
14	19M7785	2	Screw	M10 X 25, (W/GAS ENGINE) (FOR ROUND HOLE)
14	03M7185	2	Bolt	M8 X 25, (W/GAS ENGINE) (FOR SQUARE HOLE)
15	E63526	2	Nut	M10, (W/GAS ENGINE) (FOR ROUND HOLE)
15	E63525	2	Nut	M8, (W/GAS ENGINE) (FOR SQUARE HOLE)
15	M84971	1	Nut	M8, (DIESEL ONLY)
16	37M7464	2	Screw	M10 X 20
17	AM103776	1	Bracket	-
18	19M7867	2	Screw	M8 X 25
19	E79395	1	Extension Spring	-
20	GX22456	1	Screw	M8 X 20
21	14M7396	2	Lock Nut	M8
22	M72148	1	Hook	-
23	AM103777	1	Arm	-
24	24H1227	1	Washer	17/32" X 13/16" X 0.060"
25	M149394	1	Support	(NA)
26	03M7186	2	Bolt	M8 X 30, (NA)
27	BM21341	1	Kit	MANUAL ANGLING

MANUAL ANGLING KIT (48-INCH FRONT BLADE)
