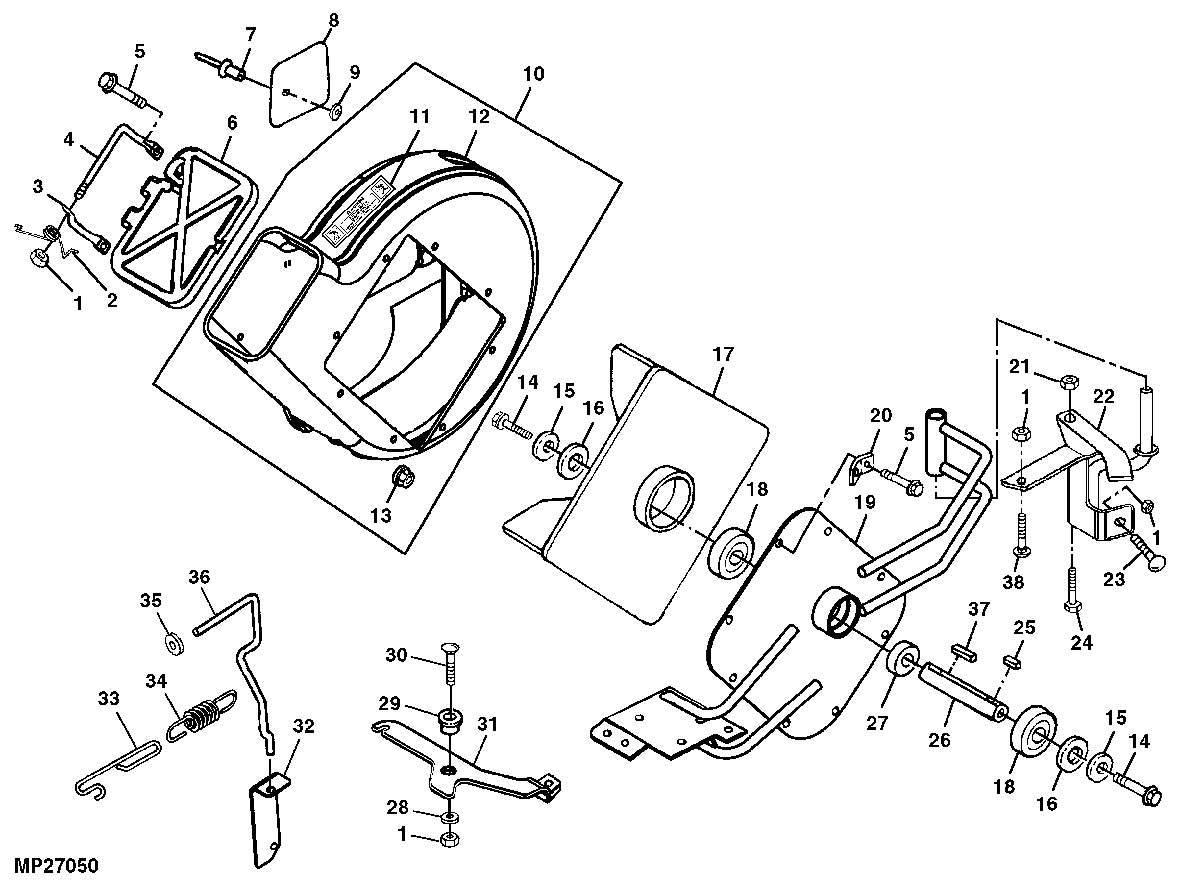

BLOWER HOUSING (48C) (QUICK-TATCH POWER FLOW)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7166	5	Lock Nut	M8
2	M112425	1	Torsion Spring	-
3	M139677	1	Rod	-
4	M138955	1	Hinge	-
5	19M9007	8	Screw	M6 X 12
6	M138954	1	Cover	-
7	R52118	2	Rivet	-
8	-	1	Part 8	-
9	R52119	2	Washer	-
10	AM129746	1	Housing	(SUB FOR AM124917)
11	M118454	1	Label	WARNING
12	-	1	Part 12	(ORDER AM129746)
13	M112447	10	Nut	-
14	M86877	2	Bolt	-
15	24H1296	2	Washer	11/32" X 1-3/8" X 0.134"
16	24H1181	2	Washer	13/16" X 1-1/8" X 0.060"
17	M132746	1	Fan	(STD)
17	M149788	1	Fan	(ADVERSE CONDITIONS)
18	JD7142	2	Ball Bearing	-
19	AM130329	1	Support	SUB FOR AM125243 OR AM130329BLE
20	AM104129	1	Striker	-
21	14M7400	1	Lock Nut	M10
22	AM129748BLE	1	Bracket	(SUB FOR AM126146 AND AM129748)
23	03M7183	1	Bolt	M8 X 16
24	19M7785	1	Screw	M10 X 25
25	49M6496	1	Shaft Key	5 X 22 mm, 5 X 5 X 22, JDS115 STEEL
26	M134494	1	Shaft	BLOWER
27	28H1885	1	Bushing	0.824" X 1.050" X 1/2"
28	24H1887	1	Washer	11/32" X 1" X 0.134"
29	M110316	1	Washer	-
30	03M7185	1	Bolt	M8 X 25
31	M127300	1	Latch	-
32	M127307	1	Bracket	-
33	M127368	1	Link	-
34	M72786	1	Extension Spring	-
35	24M7055	1	Washer	8.400 X 16 X 1.600 mm
36	M138994	1	Lever	-
37	M133474	1	Shaft Key	5X5X38, JDS115 STEEL
38	03M7184	1	Bolt	M8 X 20

BLOWER HOUSING (48C) (QUICK-TATCH POWER FLOW)
