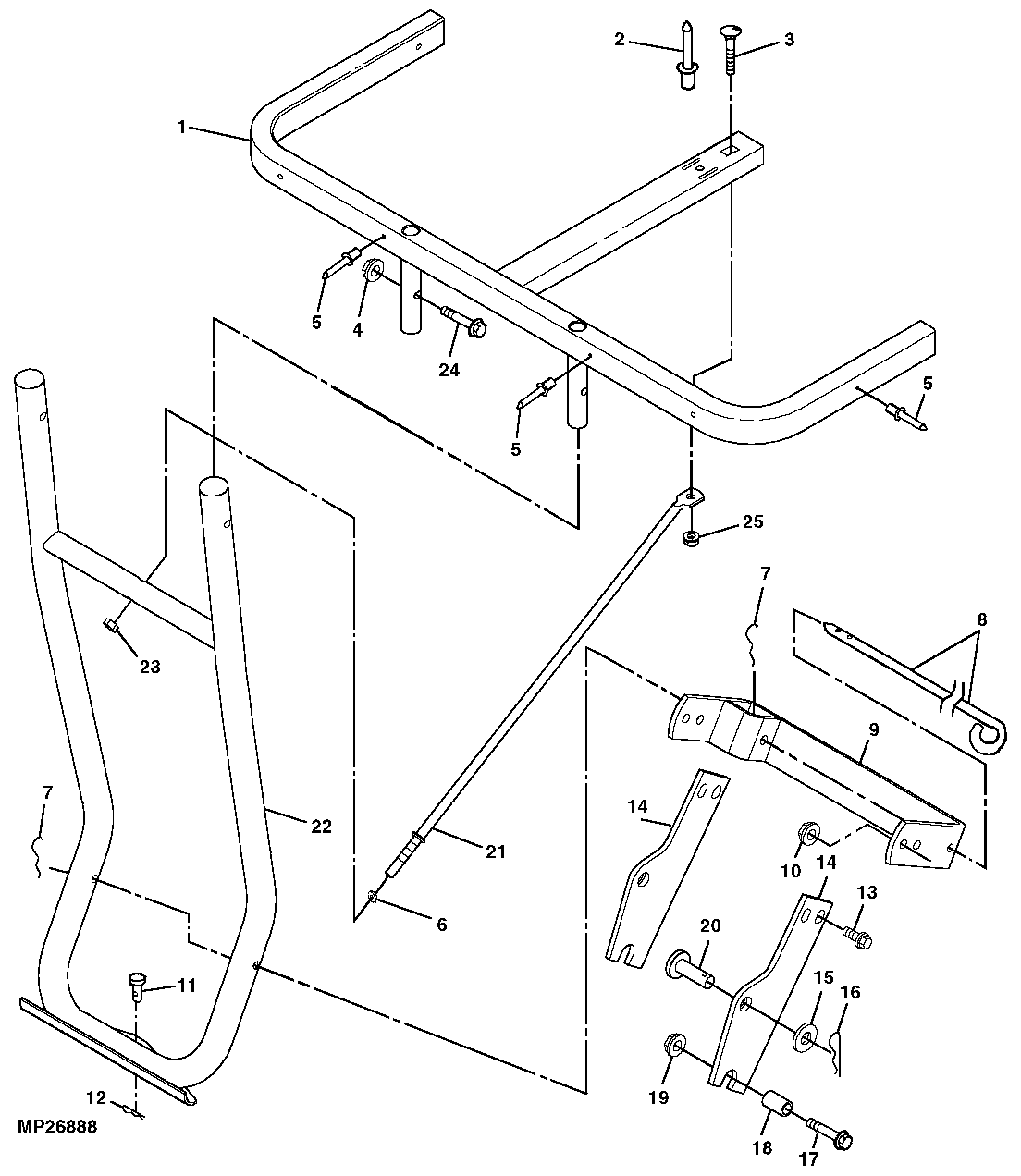

Mounting Bracket And Hardware (2-Bag MCS)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AM129832	1	Frame	(SUB FOR AM119086 OR AM129832BLE)
2	M139714	1	Rivet	-
3	M142970	1	Bolt	-
4	14M7396	2	Lock Nut	M8
5	M139714	3	Rivet	(SUB FOR M68628)
6	24M7178	1	Washer	10.500 X 30 X 2.500 mm
7	M40461	1	Pin	-
8	M143104	1	Pin	-
9	M142403	1	Channel	(SUB FOR AM125665)
10	14M7296	4	Flange Nut	M10
11	M131769	1	Pin	-
12	A15146	1	Pin	-
13	19M7785	4	Screw	M10 X 25
14	M133628BLE	2	Bracket	(SUB FOR M133628)
15	24M7053	2	Washer	17 X 30 X 3 mm
16	A15147	2	Spring Locking Pin	-
17	19M7814	2	Screw	M12 X 50
18	M150380	2	Spacer	(SUB FOR E57570)
19	14M7401	2	Lock Nut	M12
20	M133634	2	Pin	-
21	M142350	1	Rod	(SUB FOR M119350)
22	AM130200BLE	1	Frame	NLA; ORDER AM135812BLE; (SUB FOR AM123632 OR AM130200)
22	AM135812	1	Frame	ORDER AUC17701; SUB FOR AM135812BLE
22	AUC17701	1	Frame	-
23	14M7400	1	Lock Nut	M10
24	19M7799	2	Screw	M8 X 45
25	14M7400	1	Lock Nut	M10
26	M129038	1	Label	Not Illustrated

Mounting Bracket And Hardware (2-Bag MCS)

Нет текстового описания
