FLYWHEEL, IGNITION COIL AND STATOR (ENGINE MARKED CV15S-41571)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	MIU13200	1	Screw	(SUB FOR M93481)
2	24H1909	1	Washer	13/32" X 1-3/8" X 1/4"
3	M93483	5	Screw	-
4	AM107326	1	Screen	-
5	M93482	6	Screw	-
6	M135298	4	Spacer	-
7	M135299	1	Fan	-
8	M92221	1	Wiring Lead	WHITE (GROUND)
9	-	4	Part 9	-
10	AM33426	1	Stator	15 AMP
11	M45700	2	Clip	-
12	M126880	1	Wiring Lead	18 GAUGE, GREEN
13	R77476	1	Electrical Connector Assy	(SUB FOR 57M7144)
14	M93394	1	Wiring Lead	14 Gauge, NLA; Black
15	12H297	2	Lock Washer	1/4"
16	AM106358	1	Regulator	(SUB FOR M139119)
17	26H74	1	Shaft Key	3/16" X 5/8"
18	M47486	1	Elec. Connector Terminal	-
19	AM123978	1	Flywheel	(SUB FOR AM119658)
20	24H1136	1	Washer	11/32" X 11/16" X 0.065"
21	M78543	1	Spark Plug	-
22	M93395	1	Wiring Lead	18 GAUGE, WHITE
23	M133019	1	Module	IGNITION
24	19M7373	2	Cap Screw	M5 X 20
25	24M7087	2	Washer	5.500 X 10 X 1 mm

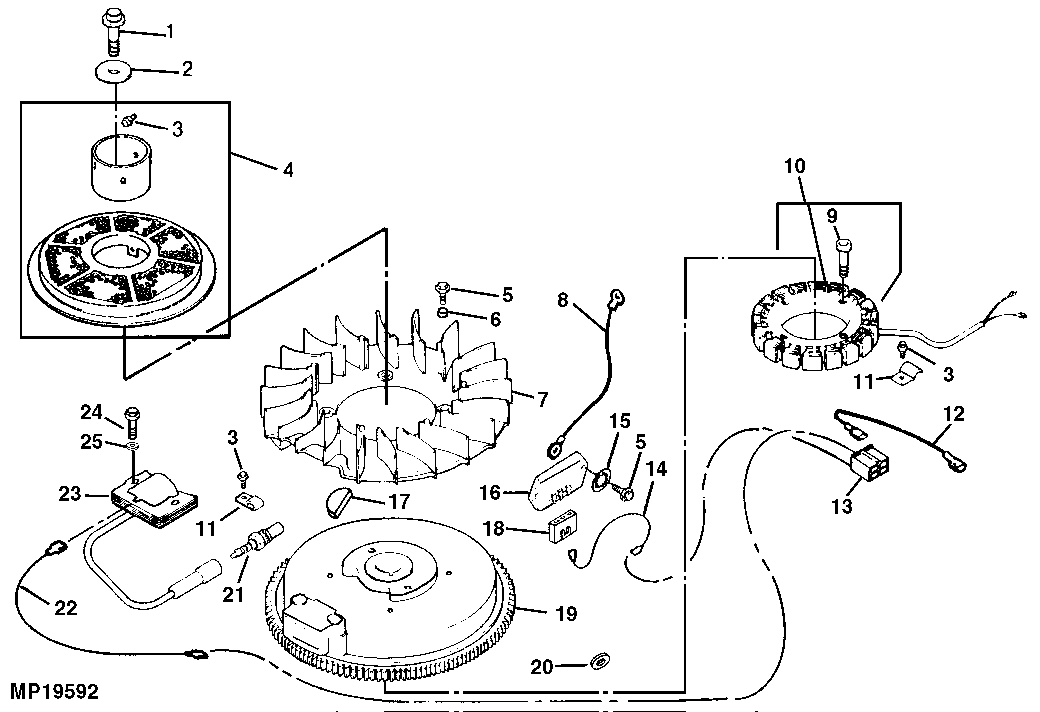

FLYWHEEL, IGNITION COIL AND STATOR (ENGINE MARKED CV15S-41571)
