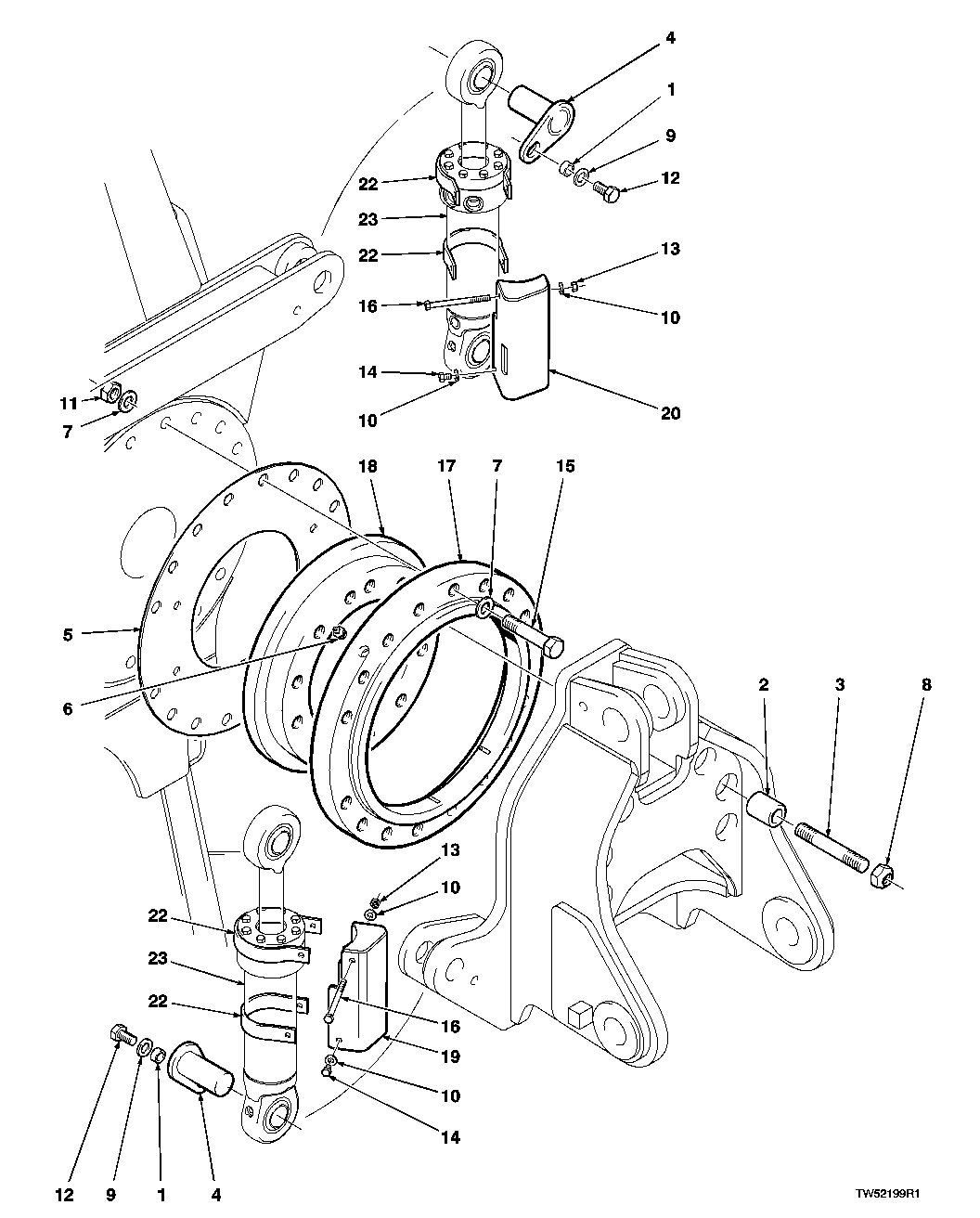

Wrist ( - 002084)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	700041400	4	Spacer	-
2	F394873	12	Spacer	SUB FOR 700421500
3	T247054	12	Rod	SUB FOR 700475000
4	AT345643	4	Pin Fastener	SUB FOR F295618
5	700701000	1	Ring	-
6	JD7759	6	Lubrication Fitting	-
7	810020200	28	WASHER*1	1
8	H29619	12	Lock Nut	1-1/8-12UNF, SUB FOR 810046900
9	810183200	4	Washer	7/8
10	810309900	8	Washer	7/16
11	810618300	12	LOCKNUT*1-14NS	1-14NS
12	19M7946	4	Cap Screw	M20 X 40, M20X2.50-40, SUB FOR 810962900
13	14M7274	2	Nut	M10, M10-1.5, SUB FOR 810975700
14	19M8324	8	Cap Screw	M10 X 16, M10X1.50-16, SUB FOR 810977000
15	811723700	16	CAPSCREW	-
16	F008282	2	SCREW	M10X1.50-130, SUB FOR 842241400
17	F394866	1	Plate	SUB FOR F294916
18	F294917	1	Plate	-
19	F294930	1	Guard	-
20	F294931	1	Guard	NLA
22	F294933	4	Band	3.5, NLA
22	F380342	4	Strap	4.0, NLA
23	-	2	Part 23	3.5, See Index: Cylinder
23	-	2	Part 24	4.0, See Index: Cylinder
