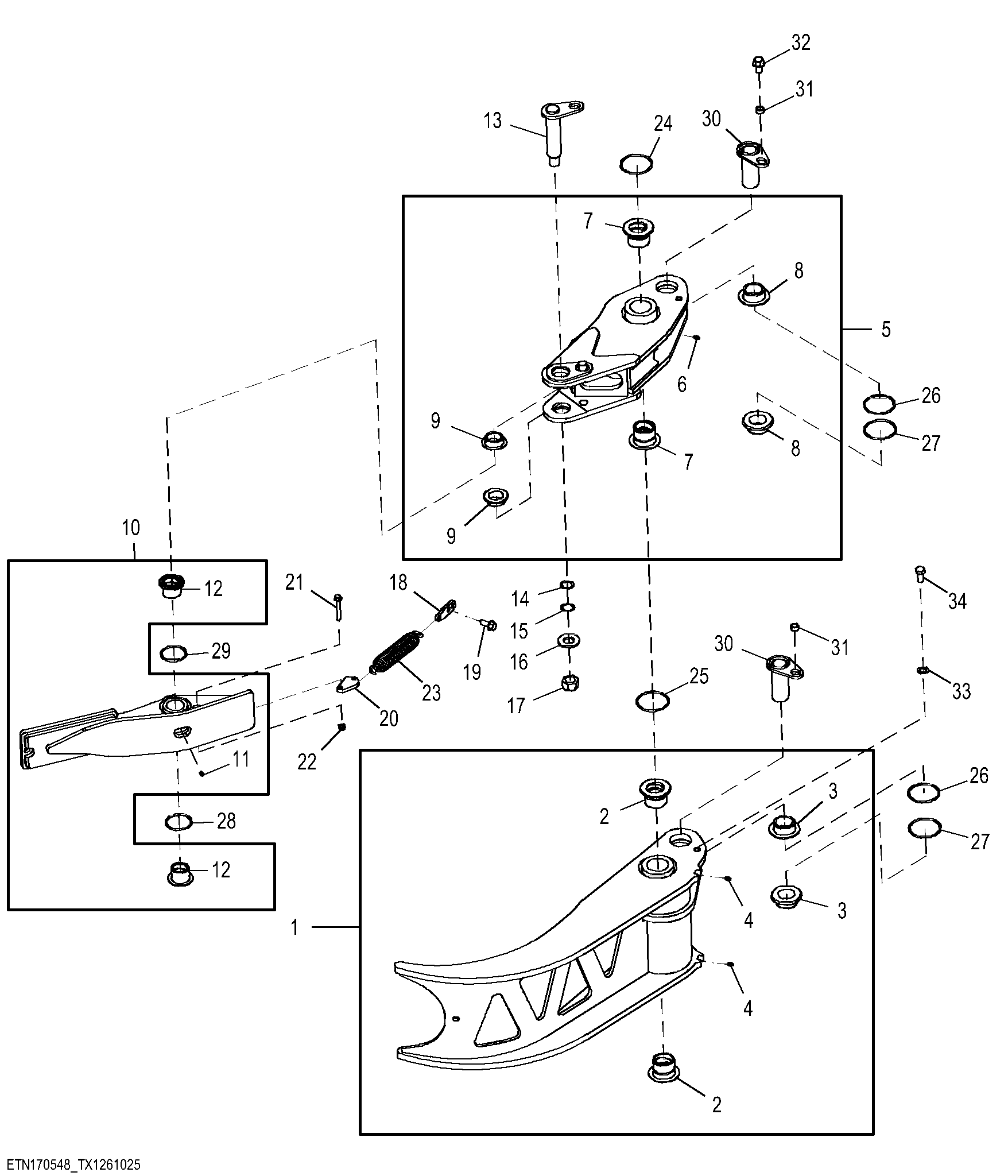

Arm Assembly

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT474215	1	Arm	Harvesting Arm
2	T388201	2	Bushing	-
3	T388202	2	Bushing	-
4	JD7759	2	Lubrication Fitting	-
5	AT475475	1	Arm	Inner Accumulator Arm
6	JD7759	1	Lubrication Fitting	-
7	T388201	2	Bushing	-
8	T388202	2	Bushing	-
9	T419192	2	Bushing	-
10	AT475501	1	Arm	Outer Accumulator Arm
11	JD7759	1	Lubrication Fitting	-
12	T390168	2	Bushing	-
13	AT390145	1	Pin	-
14	T283807	1	Shim	TK = 0.031 mm
15	T283808	1	Shim	TK = 0.035 mm
16	T157787	1	Washer	-
17	N250248	1	Lock Nut	-
18	T390172	1	Plate	-
19	19M7793	1	Screw	M16 X 40
20	T259372	1	Plate	-
21	19M7819	1	Screw	M12 X 90
22	14M7401	1	Lock Nut	M12
23	T354853	1	Spring	-
24	R74657	1	O-Ring	-
25	R74657	1	O-Ring	-
26	R74657	2	O-Ring	-
27	R74657	2	O-Ring	-
28	T379100	1	O-Ring	-
29	T379100	1	O-Ring	-
30	AT475508	2	Pin	-
31	700041400	2	Spacer	-
32	19M8184	1	Screw	M20 X 35
33	24M7359	1	Washer	23 X 39 X 3 mm
34	19M7946	1	Cap Screw	M20 X 40
