Открытый узел

Standard Arms Kit

Standard Arms Kit

Standard Arms Kit

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Standard Arms Kit

Нет текстового описания

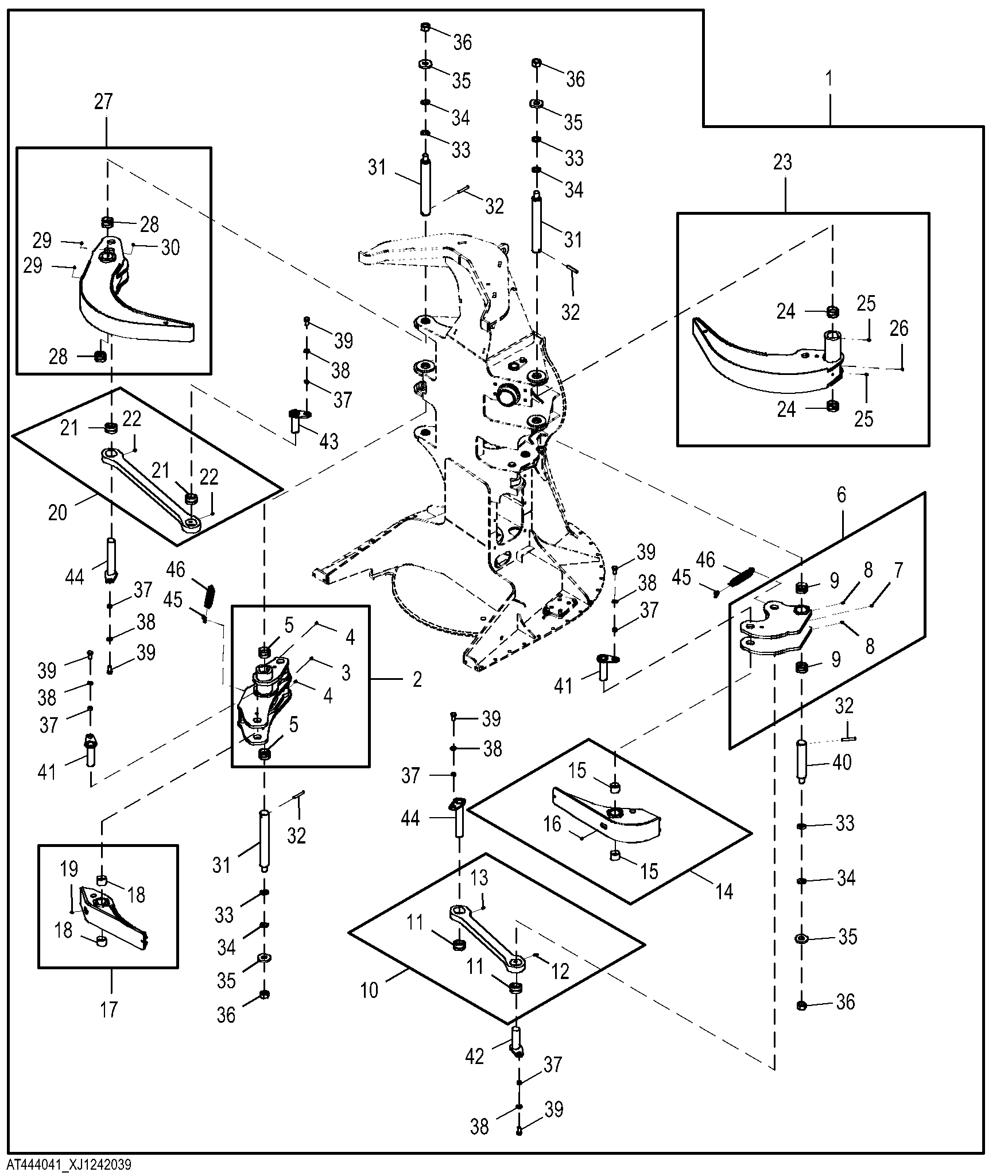

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT444041	1	Frame	WHOLE GOODS
2	AT422610	1	Arm	RH, NLA; ORDER AT443815; ALSO ORDER AT445380, T356994, T284129, 24M7342 AND N250248
2	24M7342	1	Washer	39 X 66 X 5 mm
2	T356994	1	Pin	-
2	AT443815	1	Arm	RH
2	AT445380	1	Hook	-
3	AE38448	1	Pressure Relief Valve	-
4	JD7759	2	Lubrication Fitting	-
5	700766800	2	Bushing	-
6	F391879	1	Arm	LH, NLA; ORDER AT444567; ALSO ORDER AT445380, T356994, T284129, 24M7342 AND N250248
6	AT444567	1	Arm	LH
7	AE38448	1	Pressure Relief Valve	-
8	JD7759	2	Lubrication Fitting	-
9	700766800	2	Bushing	-
10	AT398230	1	Link	-
11	810106700	2	Bushing	-
12	JD7763	1	Lubrication Fitting	-
13	JD7759	1	Lubrication Fitting	-
14	AT456122	1	Arm	LH, SUB FOR AT420828
15	810316600	2	Bearing	-
16	JD7759	1	Lubrication Fitting	-
17	AT455927	1	Arm	RH, SUB FOR AT421567
18	810316600	2	Bearing	-
19	JD7759	1	Lubrication Fitting	-
20	AT398228	1	Link	-
21	810106700	2	Bushing	-
22	JD7759	2	Lubrication Fitting	-
23	AT506741	1	Arm	LH, SUB FOR AT452651 OR AT420803
24	700766800	2	Bushing	-
25	JD7759	2	Lubrication Fitting	-
26	AE38448	1	Pressure Relief Valve	-
27	AT420792	1	Arm	RH, NLA; ORDER AT506744; ALSO ORDER 24M7643
27	AT506744	1	Arm	RH, SUB FOR AT449567
27	24M7643	1	Washer	52 X 92 X 8 mm
28	700766800	2	Bushing	-
29	JD7759	2	Lubrication Fitting	-
30	AE38448	1	Pressure Relief Valve	-
31	T236328	3	Pin	-
32	T284129	4	Pin	-
33	F392013	8	Shim	TK = 0.8 mm
34	F392014	8	Shim	TK = 0.4 mm
35	F394724	4	Washer	-
36	N250248	4	Lock Nut	-
37	700041400	6	Spacer	-
38	810002100	6	WASHER*3/4	-
39	19M7946	6	Cap Screw	M20 X 40
40	T236330	1	Pin	-
41	AT345991	2	Pin	-
42	AT345715	1	Pin	-
43	AT345742	1	Pin	-
44	AT345757	2	Pin	-
45	700588800	2	SHACKLE	-
46	700061100	2	SPRING -	-
