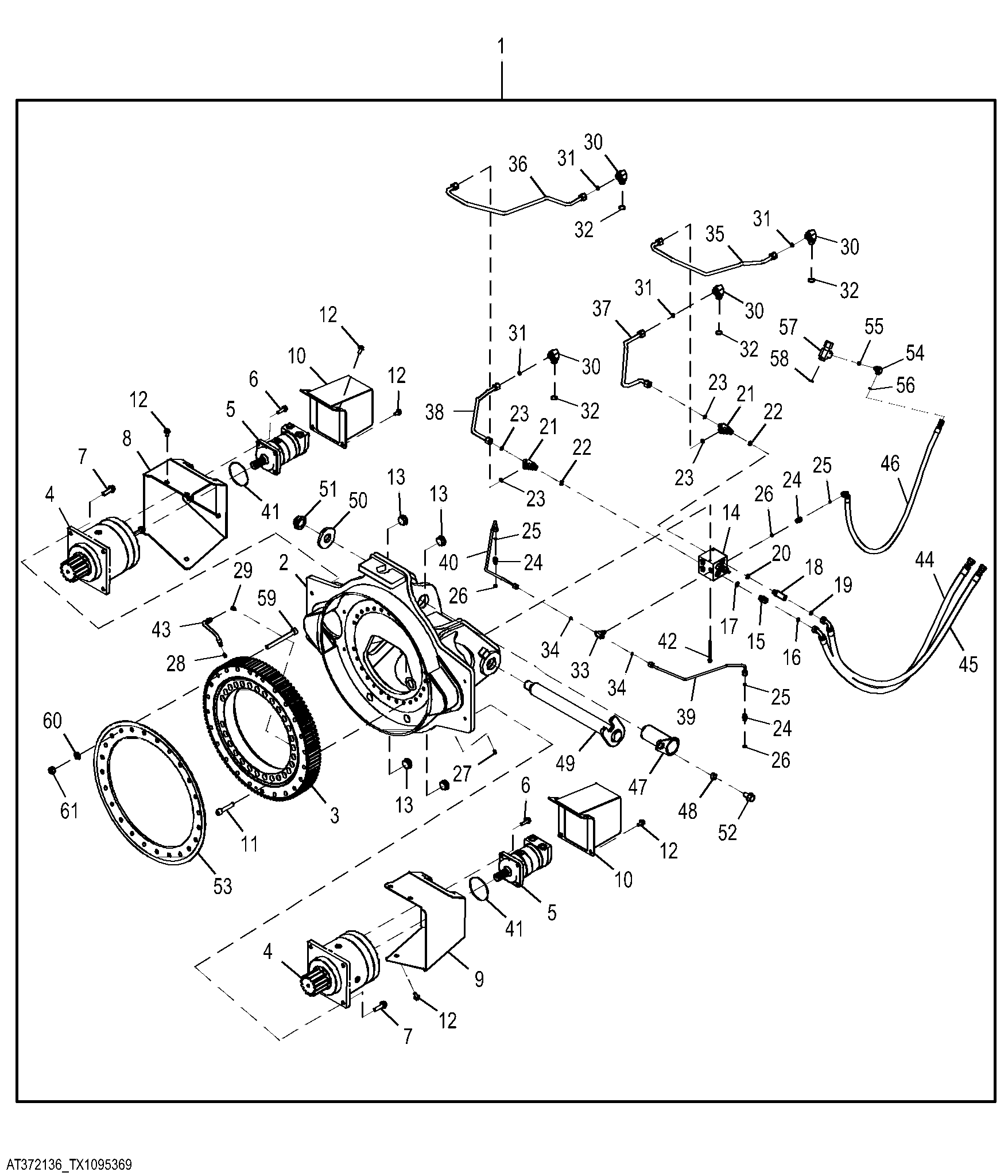

FR24B Wrist Field Installation

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT372136	1	Rotator Kit	Field Installation Kit
2	AT476449	1	Frame	CA, SUB FOR AT347055
3	AT431788	1	Swing Bearing	Line Fill, SUB FOR AT357750
4	AT461537	2	Planetary Assembly	Components Listed On Separate Pages, SUB FOR AT444409, AT347070
5	AT364566	2	Hydraulic Motor	Components Listed On Separate Pages
6	19H3619	8	Screw	1/2" X 1-3/4"
7	19M8525	8	Screw	M20 X 60, USE WITH AT461537
7	TM12687	8	Screw	USE WITH AT444409 AND AT347070
8	AT375464	1	Cover	RH
9	AT375465	1	Cover	LH
10	AT375796	2	Cover	-
11	TH115476	28	Socket Head Screw	-
12	H205560	14	Screw	-
13	15M7029	4	Fitting	-
14	AT351171	1	Hydraulic Pressure Valve	Wrist Crossover Relief Valve Components on Separate Page
15	38H1162	1	Adapter Fitting	-
16	T77932	1	O-Ring	-
17	R26906	1	O-Ring	-
18	38H1214	1	Adapter Fitting	-
19	T77932	1	O-Ring	-
20	R26906	1	O-Ring	-
21	38H1025	2	Tee Fitting	-
22	R26906	2	O-Ring	-
23	T77932	4	O-Ring	-
24	38H1160	3	Adapter Fitting	-
25	T77613	3	O-Ring	-
26	R26448	3	O-Ring	-
27	JD7759	3	Lubrication Fitting	-
28	R35352	1	Fitting	-
29	M86661	1	Elbow Fitting	-
30	38H1404	4	Elbow Fitting	-
31	T77932	4	O-Ring	-
32	U12547	4	O-Ring	-
33	38H1016	1	Tee Fitting	-
34	T77613	2	O-Ring	-
35	AT364606	1	Oil Line	-
36	AT364607	1	Oil Line	-
37	AT364608	1	Oil Line	-
38	AT364609	1	Oil Line	-
39	AT364610	1	Oil Line	-
40	AT364611	1	Oil Line	-
41	810656300	2	O-Ring	-
42	19M8006	2	Screw	M8 X 120
43	AT352880	1	Hydraulic Hose	-
44	AT352463	1	Hydraulic Hose	-
45	AT352463	1	Hydraulic Hose	-
46	AT364656	1	Hydraulic Hose	-
47	F278192	1	Pin	-
48	F278195	1	Spacer	-
49	AT362170	1	Pin	-
50	F290811	1	Plate	-
51	F123560	1	Nut	-
52	19M8184	1	Screw	M20 X 35
53	T256169	1	Spacer	-
54	38H1004	1	Elbow Fitting	-
55	R26448	1	O-Ring	-
56	T77613	1	O-Ring	-
57	T247368	1	Tee Fitting	-
58	T77858	1	O-Ring	-
59	19H4013	26	Socket Head Screw	3/4" X 7-1/2"
60	R94361	22	Washer	-
61	14H1058	22	Nut	3/4"
