Arms ( - 000159)

Нет текстового описания

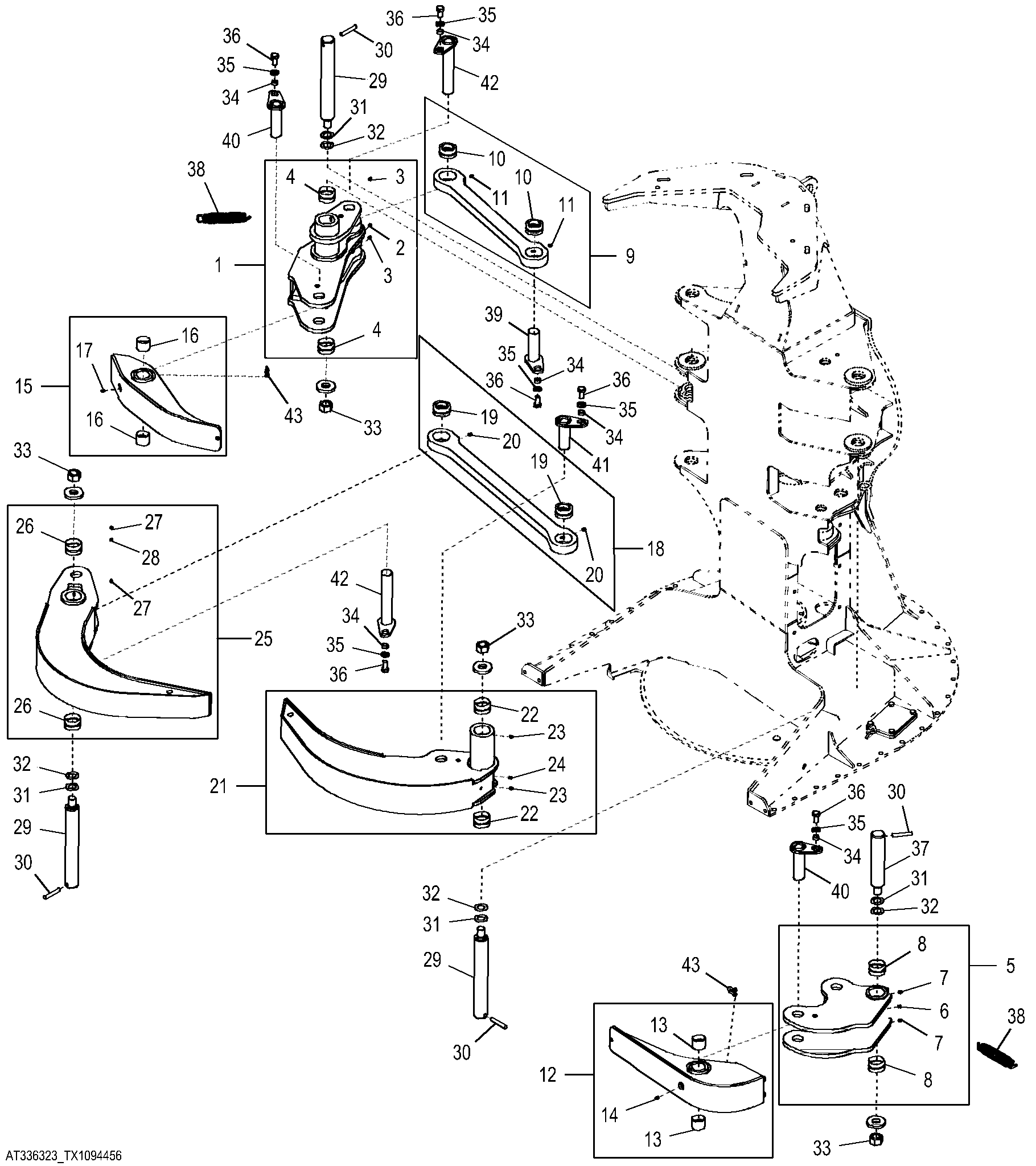

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F394616	1	Arm	-
2	AE38448	1	Pressure Relief Valve	-
3	JD7759	2	Lubrication Fitting	-
4	700766800	2	Bushing	-
5	F394617	1	Arm	-
6	AE38448	1	Pressure Relief Valve	-
7	JD7759	2	Lubrication Fitting	-
8	700766800	2	Bushing	-
9	AT398230	1	Link	-
10	810106700	2	Bushing	-
11	JD7759	2	Lubrication Fitting	-
12	F394622	1	Arm	Outer LH, SUB FOR F391896
13	810316600	2	Bearing	-
14	JD7759	1	Lubrication Fitting	-
15	F394953	1	Arm	-
16	810316600	2	Bearing	-
17	JD7759	1	Lubrication Fitting	-
18	AT398228	1	Link	-
19	810106700	2	Bushing	-
20	JD7759	2	Lubrication Fitting	-
21	F394719	1	Arm	Harvest LH, ORDER AT420803
21	AT420803	1	Arm	-
22	700766800	2	Bushing	-
23	JD7759	2	Lubrication Fitting	-
24	AE38448	1	Pressure Relief Valve	-
25	F394718	1	Arm	Harvest RH, ORDER AT420792
25	AT420792	1	Arm	-
26	700766800	2	Bushing	-
27	JD7759	2	Lubrication Fitting	-
28	AE38448	1	Pressure Relief Valve	-
29	T236328	3	Pin	SUB FOR F392010
30	T284129	4	Pin	SUB FOR 392012 AND F394613
31	F675867	1	Shim	.3 mm, 0.012 in, SUB FOR F392013
31	F675868	1	Shim	.6 mm, 0.024 in, SUB FOR F392013
32	F392014	4	Shim	.9 mm, 0.035 in
33	N250248	4	Lock Nut	SUB FOR 811216700
34	700041400	6	Spacer	-
35	F123564	6	Washer	-
36	19M7946	6	Cap Screw	M20 X 40, SUB FOR 810962900
37	T236330	1	Pin	SUB FOR F392011
38	700061100	2	SPRING -	-
39	AT345715	1	Pin	SUB FOR 700403600 AND SUB FOR F394620
40	AT345991	2	Pin	SUB FOR F392008
41	AT345742	1	Pin	SUB FOR 700404000
42	AT345757	2	Pin	SUB FOR 700403900
43	700588800	2	SHACKLE	-
