Открытый узел

Arms ( - 030274)

Arms ( - 030274)

Arms ( - 030274)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

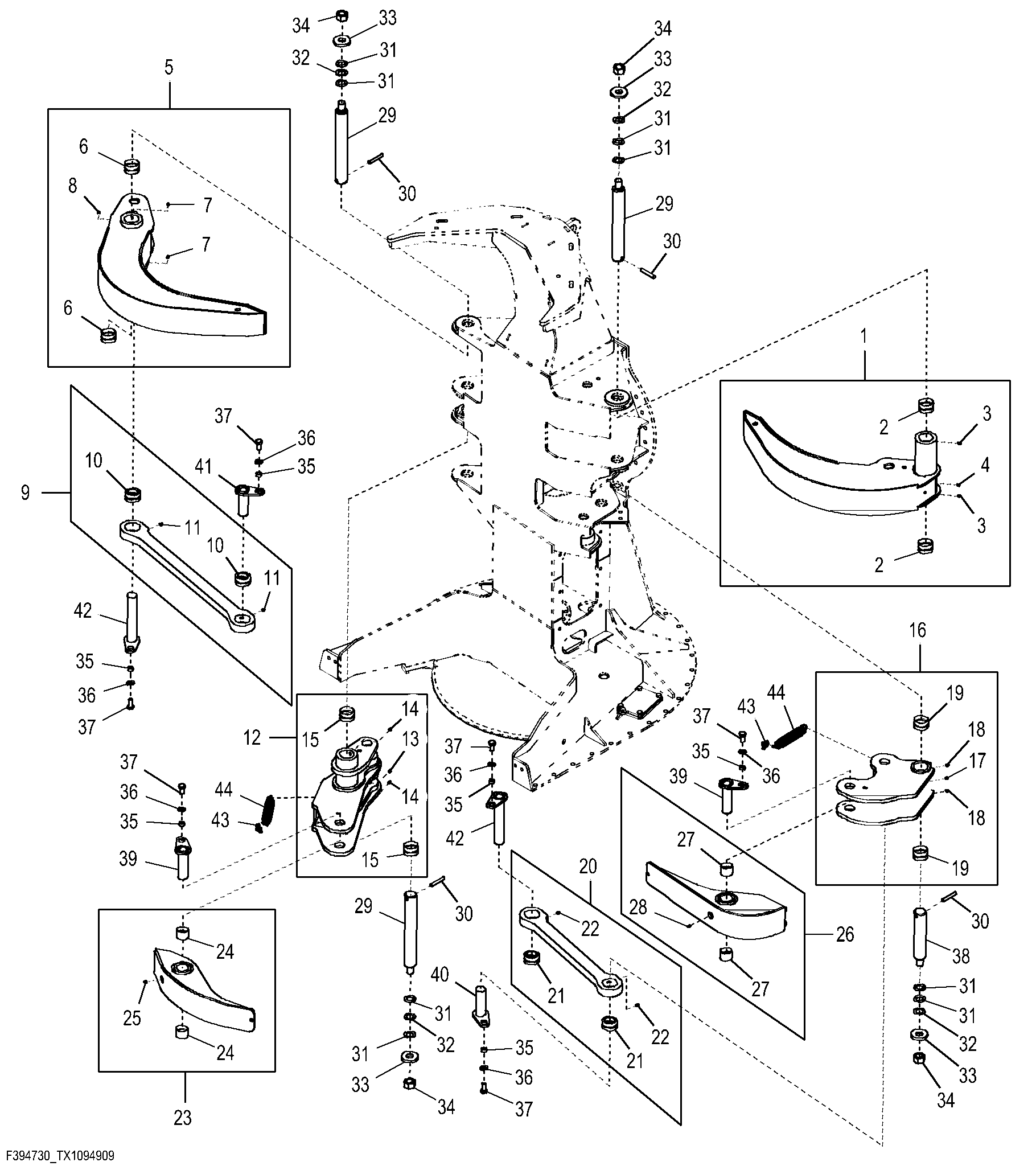

Arms ( - 030274)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT506741	1	Arm	SUB FOR AT452651
1	F391840	1	Arm	ORDER AT452651
2	700766800	2	Bushing	-
3	JD7759	2	Lubrication Fitting	-
4	AE38448	1	Pressure Relief Valve	-
5	F391849	1	Arm	-
6	700766800	2	Bushing	-
7	JD7759	2	Lubrication Fitting	-
8	AE38448	1	Pressure Relief Valve	-
9	AT398228	1	Link	-
10	810106700	2	Bushing	-
11	JD7759	2	Lubrication Fitting	-
12	F394616	1	Arm	-
13	AE38448	1	Pressure Relief Valve	-
14	JD7759	2	Lubrication Fitting	-
15	700766800	2	Bushing	-
16	F394617	1	Arm	-
17	AE38448	1	Pressure Relief Valve	-
18	JD7759	2	Lubrication Fitting	-
19	700766800	2	Bushing	-
20	AT398230	1	Link	-
21	810106700	2	Bushing	-
22	JD7759	2	Lubrication Fitting	-
23	F394621	1	Arm	-
24	810316600	2	Bearing	-
25	JD7759	1	Lubrication Fitting	-
26	F394622	1	Arm	SUB FOR F391896
27	810316600	2	Bearing	-
28	JD7759	1	Lubrication Fitting	-
29	T236328	3	Pin	SUB FOR F392010
30	T284129	4	Pin	SUB FOR F392012 AND F394613
31	F675867	4	Shim	TK= 0.3 mm, SUB FOR F392013
31	F675868	2	Shim	TK= 0.6 mm, SUB FOR F392013
32	F392014	4	Shim	TK= 0.9 mm
33	-	4	Part 35	-
34	N250248	4	Lock Nut	SUB FOR 811216700
35	700041400	6	Spacer	-
36	F123564	6	Washer	-
37	19M7946	6	Cap Screw	M20 X 40, SUB FOR 810962900
38	T236330	1	Pin	SUB FOR F392011
39	AT345991	2	Pin	SUB FOR F392008
40	AT345715	1	Pin	SUB FOR 700403600 SUB FOR F394620
41	AT345742	1	Pin	SUB FOR 700404000
42	AT345757	2	Pin	SUB FOR 700403900
43	700588800	2	SHACKLE	-
44	700061100	2	SPRING -	-
