Открытый узел

Grapple Arms Mounting

Grapple Arms Mounting

Grapple Arms Mounting

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

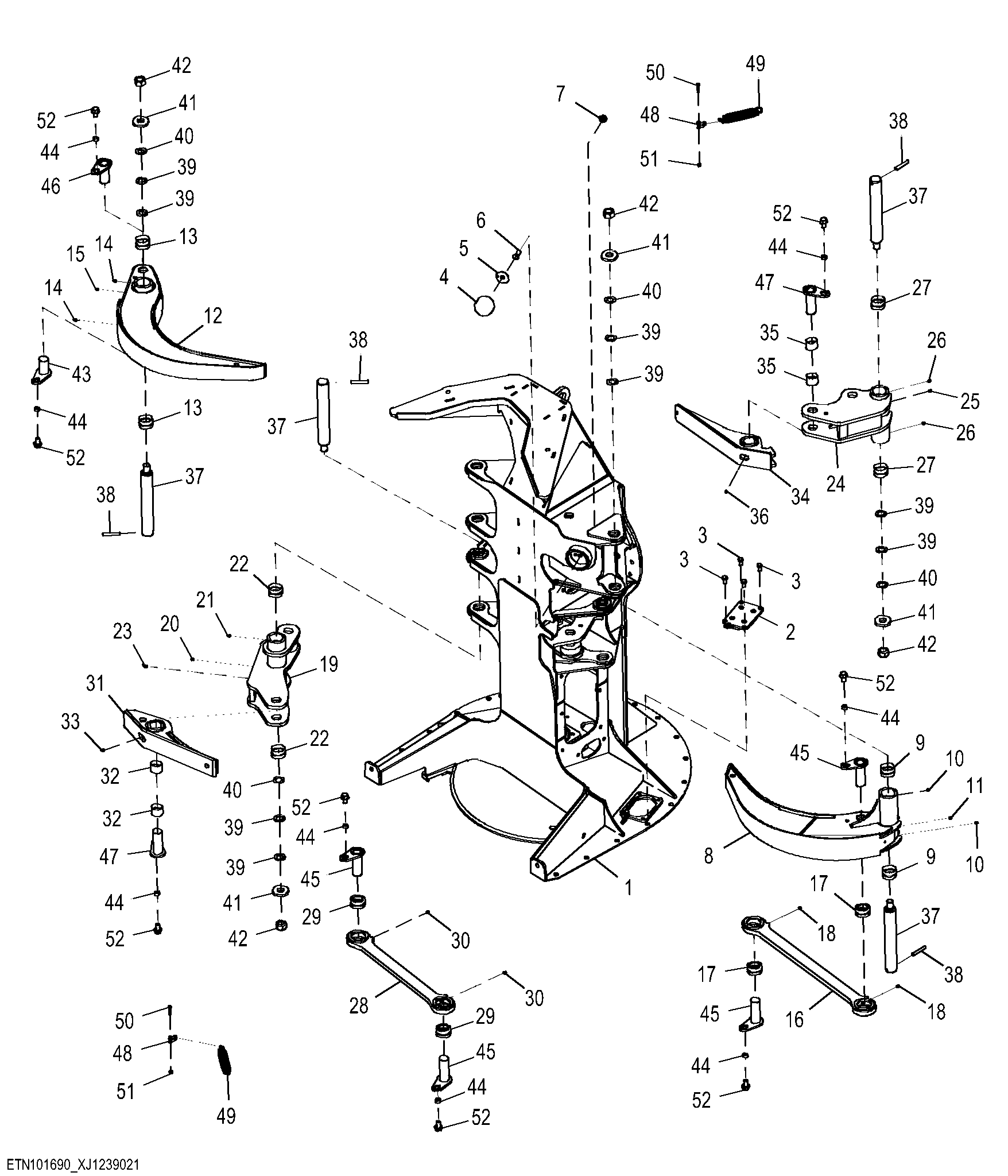

Grapple Arms Mounting

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT494933	1	Main Frame	CA Components on Separate Page
1	AT458294	1	Frame	CA Components on Separate Page
2	AT450614	1	Cover	-
3	19M8029	4	Cap Screw	M16 X 30
4	AT415319	1	Bumper	-
5	24M7290	1	Washer	20 X 75 X 3 mm
6	19M7950	1	Cap Screw	M20 X 45
7	14M7300	1	Flange Nut	M20
8	AT345907	1	Arm	-
9	700766800	2	Bushing	-
10	JD7759	2	Lubrication Fitting	-
11	AE38448	1	Pressure Relief Valve	-
12	AT409624	1	Arm	-
13	700766800	2	Bushing	-
14	JD7759	2	Lubrication Fitting	-
15	AE38448	1	Pressure Relief Valve	-
16	AT399199	1	Link	-
17	810106700	2	Bushing	-
18	JD7759	2	Lubrication Fitting	-
19	AT345933	1	Arm	-
20	AE38448	1	Pressure Relief Valve	-
21	JD7759	1	Lubrication Fitting	-
22	700766800	2	Bushing	-
23	T245870	1	Lubrication Fitting	-
24	AT345939	1	Arm	-
25	AE38448	1	Pressure Relief Valve	-
26	JD7759	2	Lubrication Fitting	-
27	700766800	2	Bushing	-
28	AT399197	1	Link	-
29	810106700	2	Bushing	-
30	JD7759	2	Lubrication Fitting	-
31	AT413647	1	Arm	-
32	810316600	2	Bearing	-
33	JD7759	1	Lubrication Fitting	-
34	AT428271	1	Arm	-
35	810316600	2	Bearing	-
36	JD7759	1	Lubrication Fitting	-
37	T234839	4	Rod	-
38	T284129	4	Pin	-
39	F392013	8	Shim	-
40	F392014	4	Shim	-
41	F394724	5	Washer	-
42	N250248	4	Lock Nut	-
43	700055000	1	PIN -	-
44	700041400	10	Spacer	-
45	700404000	6	PIN -	-
46	701233800	1	PIN -	-
47	AT356244	2	Pin	-
48	700588800	2	SHACKLE	-
49	700061100	2	SPRING -	-
50	R182695	2	Bolt	-
51	14M7396	2	Lock Nut	M8
52	19M8184	10	Screw	M20 X 35
