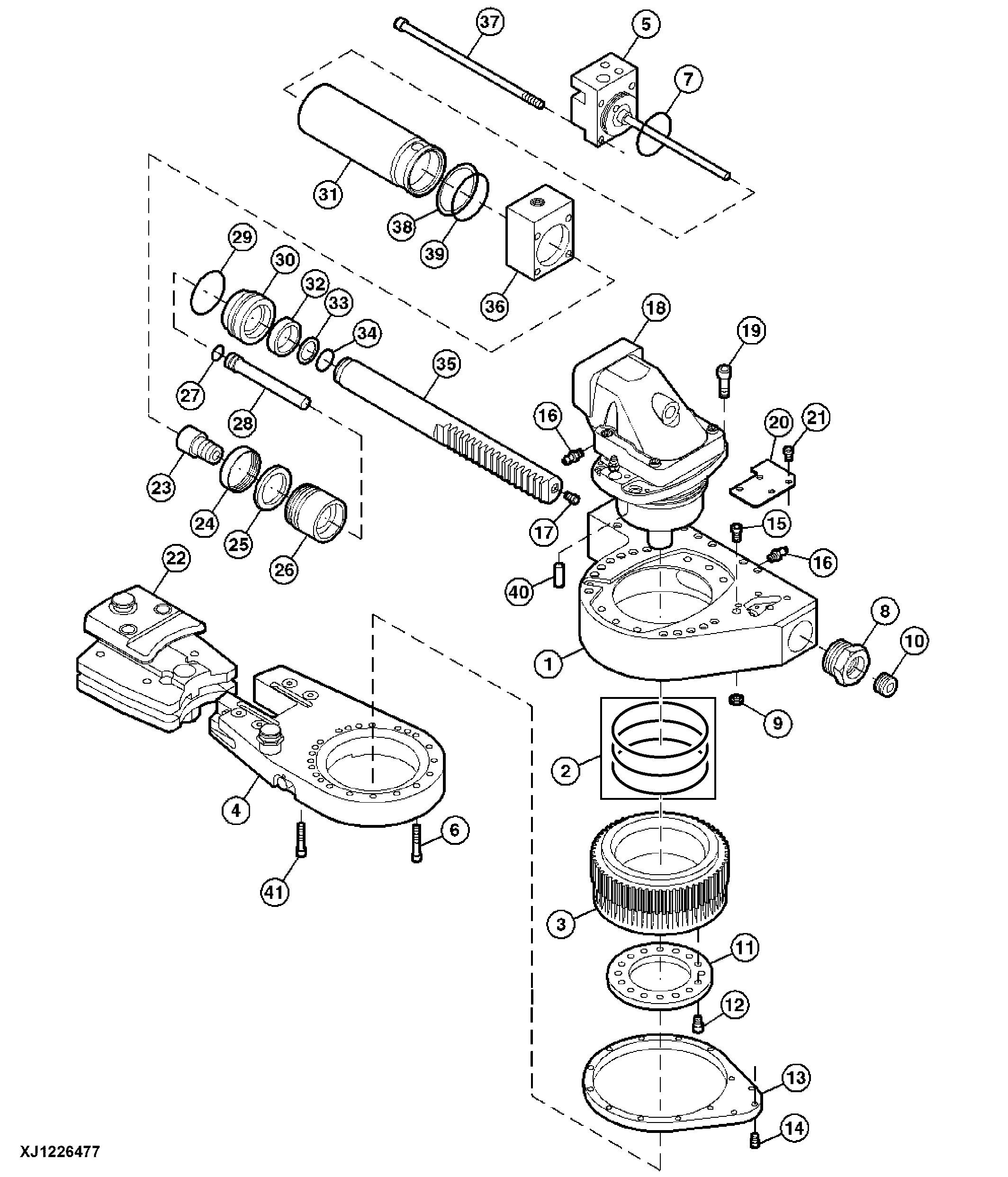

Saw Unit Assembly

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	WA133760	1	Housing	Saw
1	WA114601	1	Housing	Saw
2	WA133761	1	Seal	-
2	WA130336	1	Seal	INCLUDES <service-part qty="3">WA114780</service-part>
3	WA114602	1	Drive	-
4	WA114603	1	Extension Bar	Tension device Component on separate page
4	WA133762	1	Extension Bar	Tension device Component on separate page
5	WA114655	1	Oil Pump	Component on separate page
5	WA133767	1	Oil Pump	Component on separate page
6	WA114605	18	Socket Head Screw	M8 X 40, 12.9
7	WA114613	1	O-Ring	-
8	WA114618	1	Adapter	-
9	WA114621	1	Lock Nut	M6
10	WA114618	1	Adapter	3/4" VSTI
11	WA114622	1	Plate	-
12	F056048	16	Screw	M8 - 1
13	WA114623	1	Plate	Swing-arm
14	F057428	14	Socket Head Screw	M6 X 16, 12.9
15	F057427	1	Screw	M6 X 12 - DIN 7984, 8.8
16	WA114562	2	Lubrication Fitting	M10 X 1
17	WA114540	1	Plug	1/8" VSTI
17	WA133778	1	Plug	1/8" BSPT, Internal hex
18	WA114624	1	Motor	F12-40, Saw
19	WA114610	6	Socket Head Screw	M12 X 25, 12.9
20	WA114625	1	Cover	-
21	WA114611	4	Socket Head Screw	M8 X 10, 12.9
22	WA114733	1	Holder	Bar assembly Component on separate page
23	WA114664	1	Screw	-
23	WA133768	1	Screw	-
24	WA114627	1	Seal	-
25	WA114628	1	Seal	-
26	WA114629	1	Piston	-
27	WA114661	1	O-Ring	-
28	WA114784	1	Bushing	-
29	WA114615	1	O-Ring	-
29	WA133764	1	O-Ring	59.5 X 3
30	WA114789	1	Plunger	Gland
31	WA114630	1	Barrel	-
32	WA114631	1	Seal	40/50 X 11, Gland
33	WA114781	1	Back-Up Ring	30/35 X 1.3
34	WA114616	1	O-Ring	29.2 X 3.0
35	WA114632	1	Rod	-
36	WA114633	1	Flange	-
37	WA114612	4	Socket Head Screw	M10 X 280, 12.9
37	WA133765	4	Socket Head Screw	M10 X 280, 10.9
38	WA114634	1	Back-Up Ring	65/70 X 1.3
39	WA114617	1	O-Ring	65.0 X 3.0
40	WA114635	2	Dowel Pin	CPK 8 X 20
41	WA114606	2	Socket Head Screw	M8 X 35 -DIN 7984, 8.8
..	WA114734	1	Seal Kit	INCLUDES WA130336, WA114613, WA114627, WA114628, WA114661, WA114615, WA114631, WA114781, WA114616 AND WA114634
