Открытый узел

Saw Box With Grapple

Saw Box With Grapple

Saw Box With Grapple

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

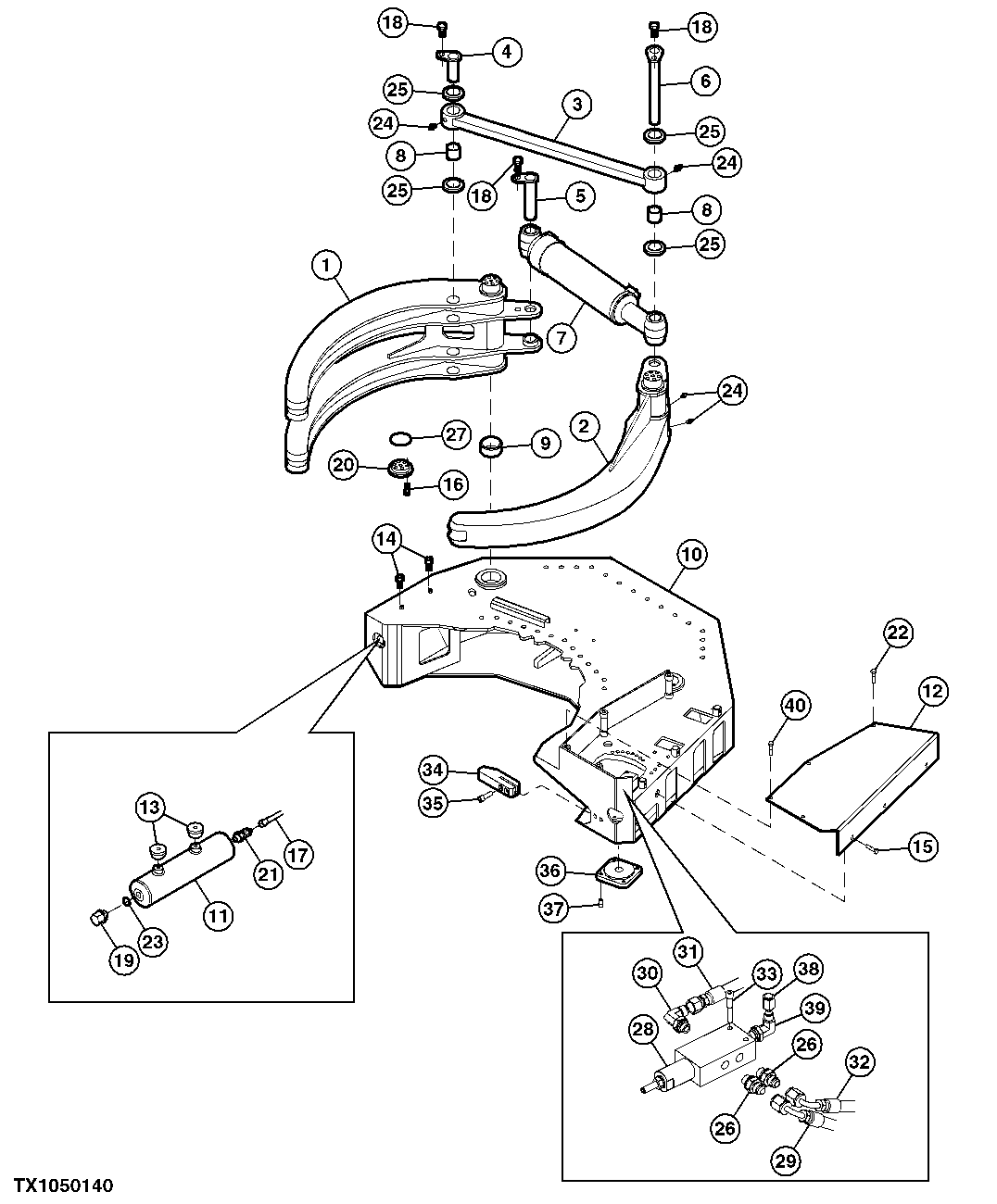

Saw Box With Grapple

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	WA114547	1	Arm	FEMALE GRAPPLE
2	WA114548	1	Arm	MALE GRAPPLE
3	WA114549	1	Push Rod	-
4	WA114550	1	Pin	-
5	WA114551	1	Pin	-
6	WA114552	1	Pin	-
7	WA114702	1	Hydraulic Cylinder	GRAPPLE FUNCTION
8	WA114778	2	Bushing	-
9	WA114484	2	Bushing	-
10	WA114553	1	Box	INCL. ITEM 12, 15, 35-38
11	F008334	1	Tank	AIR TANK
12	WA114555	1	Cover	SAW MOTOR COVER PLATE
13	WA114556	2	Spacer	-
14	19M9794	2	Socket Head Screw	M10 X 1.5 X 40 mm
15	WA114558	3	Socket Head Screw	M12 X 35, 12.9
16	WA114487	6	Socket Head Screw	M12 X 30, 8.8
17	WA114727	1	Hydraulic Hose	1390 mm, FJIC 6 STR.- FJIC 6 STR.
18	WA114490	3	Self-Locking Screw	-
19	F070398	1	Plug	-
20	WA114486	1	Washer	-
21	WA114560	1	Elbow Fitting	MBSP 8 - FJIC 6
22	WA114577	1	Screw	M12 X 45, 8.8
23	WA114771	1	Seal	BSP 8
24	WA114562	6	Lubrication Fitting	M10 X 1
25	F008330	4	Seal	Dust
26	WA114564	2	Threaded Nipple	MBSP 4 - MJIC 6
27	WA114565	6	O-Ring	90 X 5
28	WA114566	1	Valve	PRESSURE REGULATING
29	WA114738	1	Hydraulic Hose	285 mm, FJIC 6 90 DEGREE - FJIC 6 90 DEGREE
30	WA114567	1	Elbow Fitting	MBSP 4 - MJIC 6
31	WA114728	1	Hydraulic Hose	375 mm, FJIC 6 STR. - FJIC 6 90 DEGREE
32	WA114729	1	Hydraulic Hose	360 mm, FJIC 6 90 DEGREE - FJIC 6 90 DEGREE
33	WA114572	2	Socket Head Screw	M6 X 40, 12.9
34	WA114575	1	Stop	-
35	WA114573	2	Socket Head Screw	M16 X 50, 12.9
36	WA114576	1	Cover	-
37	F061948	4	CAP SCREW	M12 X 16, 12.9
38	WA114578	1	Cap	FJIC 4
39	WA102254	1	Elbow Fitting	1/4" BSPP X 7/16" JIC
40	WA114558	3	Socket Head Screw	M12 X 35, 12.9
