Открытый узел

Arm Group

Arm Group

Arm Group

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Arm Group

Нет текстового описания

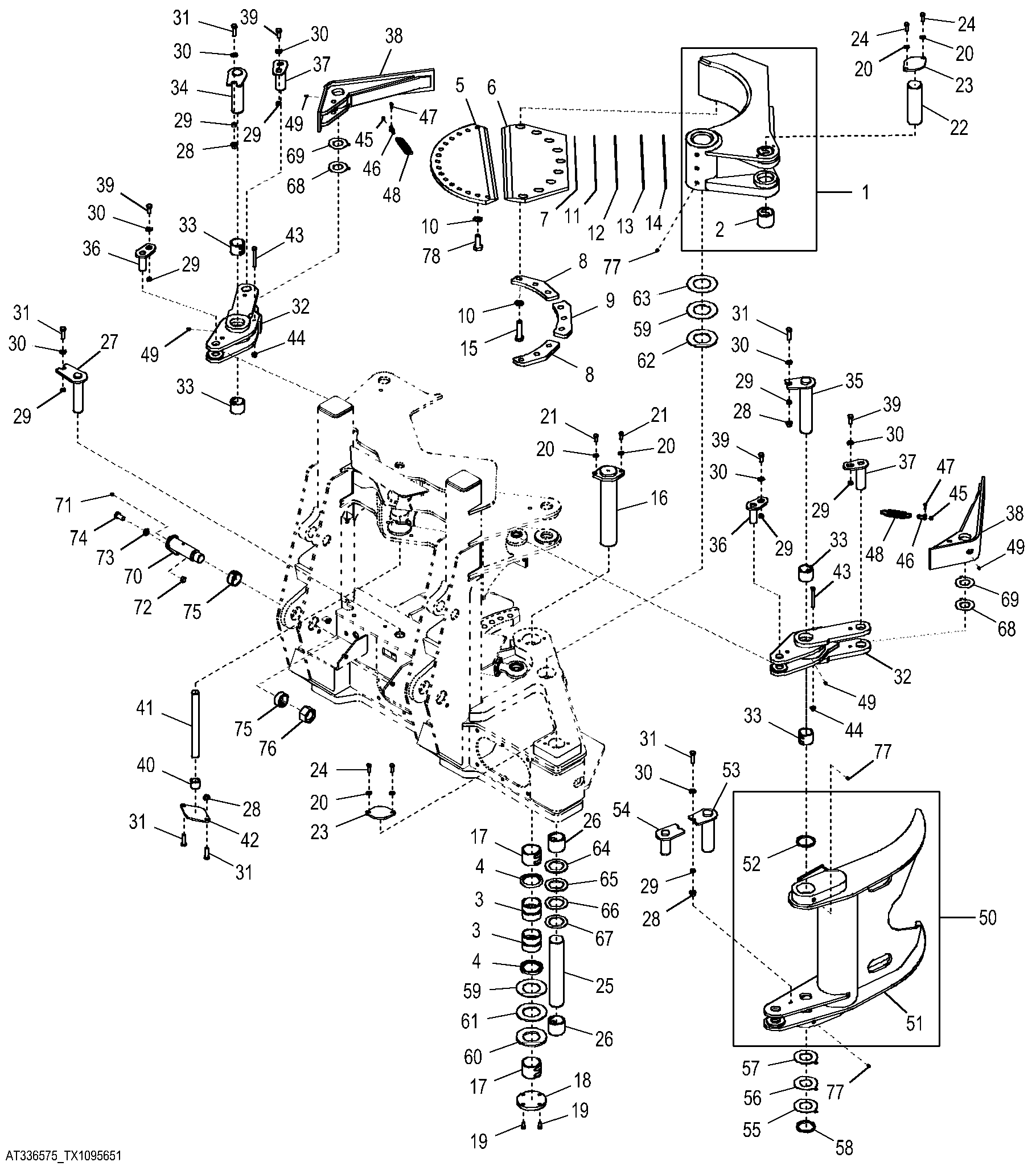

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F395062	1	Arm	EFF. (643H, 882438–) (740, 002212–)
2	AT119082	1	Bushing	-
3	F392234	2	Bushing	EFF. (643H, 882438–) (740, 002212–)
4	F125589	2	Seal	-
5	T262103	1	Blade	(SUB FOR F384203)
6	F384202	1	Blade	-
7	F384206	1	Shim	-
8	F395080	2	Plate	EFF. (643H, 882438–) (740, 002212–)
9	F395079	1	Plate	EFF. (643H, 882438–) (740, 002212–)
10	F123619	25	Washer	EFF. (643H, 882438–) (740, 002212–)
11	F384207	1	Shim	-
12	F384208	1	Shim	-
13	F384209	1	Shim	-
14	F384210	1	Shim	-
15	19H3457	9	Cap Screw	1" X 4", (SUB FOR 810086900)
16	F392446	1	Pin	-
17	F123348	2	Bushing	-
18	F392233	1	Plate	-
19	19H2926	4	Screw	1/2" X 1"
20	F123562	6	Washer	EFF. (643H, 882438–) (740, 002212–)
21	19H2898	2	Cap Screw	1/2" X 1-1/4"
22	F395081	1	Pin	-
23	F395078	2	Cover	EFF. (643H, 882438–) (740, 002212–)
24	19H2993	4	Cap Screw	1/2" X 1-1/2", EFF. (643H, 882438–) (740, 002212–)
25	F395082	1	Pin	EFF. (643H, 882438–) (740, 002212–)
26	AT119082	2	Bushing	EFF. (643H, 882438–) (740, 002212–)
27	F395071	1	Pin	-
28	811451800	6	Lock Nut	-
29	F384054	8	Tube	(SUB FOR F395069)
30	F123563	8	Washer	(SUB FOR 810000500 AND F123563)
31	19H3244	6	Cap Screw	5/8" X 2-1/4", (SUB FOR 810083600 OR 19H2599)
32	AT354121	2	Arm	Convenience Assembly, (SUB FOR F384027) (SUB FOR F394812)
33	F123343	4	Bushing	-
34	F395064	1	Pin	-
35	F395065	1	Pin	-
36	F395066	2	Pin	-
37	F395067	2	Pin	-
38	AT352574	2	Arm	(SUB FOR F384035)
39	19H2994	4	Cap Screw	5/8" X 1-1/2", (SUB FOR 810083300)
40	F384222	1	Boss	-
41	F384052	1	Pin	-
42	F395068	1	Plate	-
43	19H3544	2	Cap Screw	1/2" X 4-1/2", (SUB FOR 810782400)
44	E62934	2	Flange Nut	-
45	F384221	2	Tube	-
46	F123346	2	Shackle	-
47	19H2705	2	Cap Screw	5/16" X 1", (SUB FOR 810102000)
48	AT124616	2	Spring	-
49	JD7759	4	Lubrication Fitting	-
50	AT364193	1	Arm	Includes Convenience Assembly, (F121023 AND F384070) (SUB FOR AT352579)
51	AT352518	1	Arm	(SUB FOR F384058)
52	F384070	1	Boss	-
53	F395072	1	Pin	-
54	F395070	1	Pin	-
55	F384081	1	Sheet	14 GA.
56	F384082	1	Sheet	12 GA.
57	F384083	1	Sheet	10 GA.
58	F384070	2	Boss	-
59	F384214	2	Shim	-
60	F384211	1	Shim	-
61	F384212	1	Shim	-
62	F384213	1	Shim	-
63	F384215	1	Shim	-
64	F384216	1	Shim	-
65	F384217	1	Shim	-
66	F384218	1	Shim	-
67	F384219	1	Shim	-
68	F384055	2	Sheet	-
69	F384056	2	Sheet	-
70	F392318	2	Pin	-
71	JD7759	1	Lubrication Fitting	-
72	700041400	2	Spacer	-
73	810183200	2	Washer	-
74	19M7946	2	Cap Screw	M20 X 40
75	F123342	4	Bushing	-
76	810919300	2	LOCKNUT*2-12UNF	-
77	810000100	5	GREASE FITTING.N610	-
78	810086600	16	Bolt	-
