Открытый узел

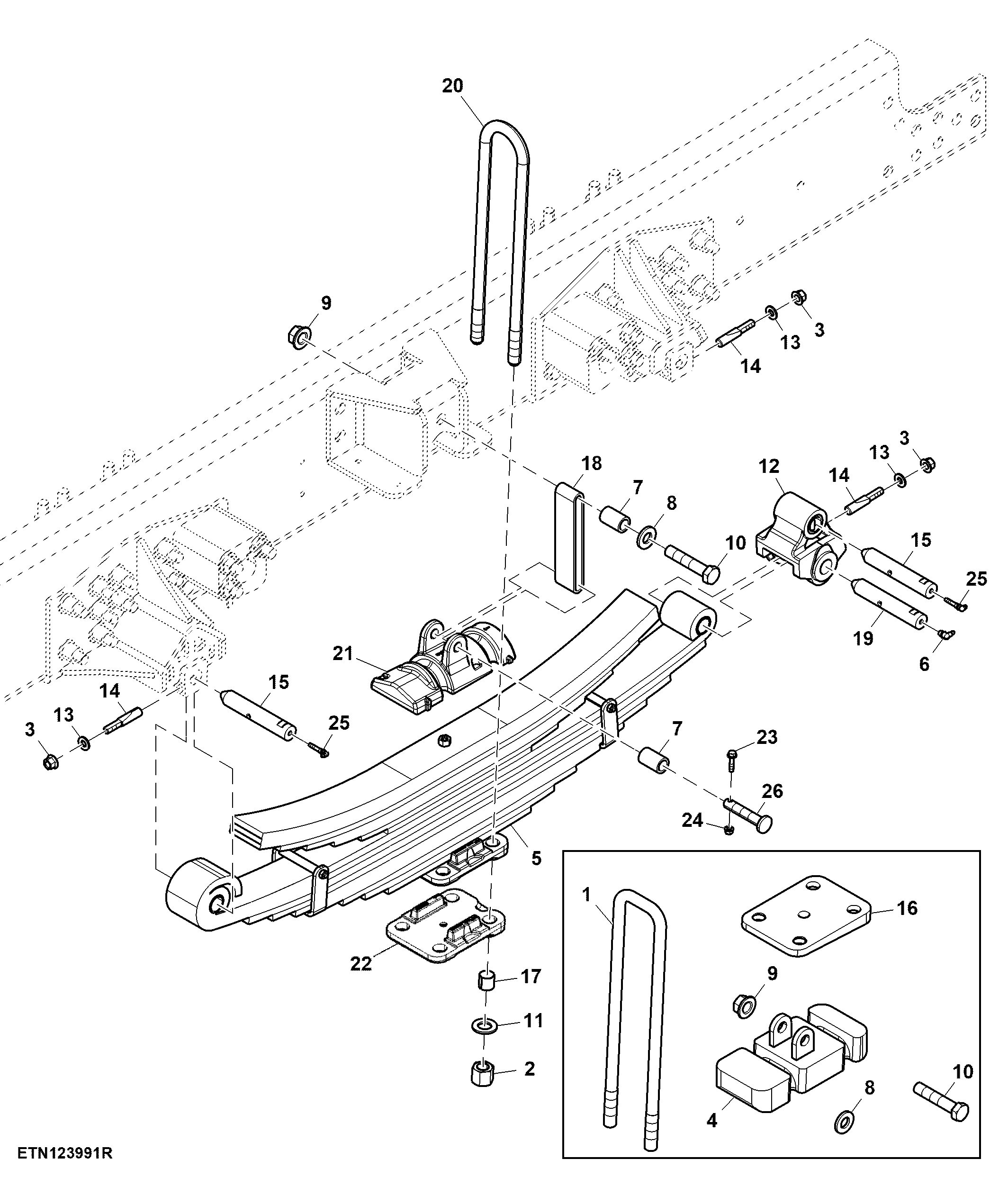

Rear Leaf Spring, LH Illustrated

Rear Leaf Spring, LH Illustrated

Rear Leaf Spring, LH Illustrated

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Rear Leaf Spring, LH Illustrated

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	KK24514	4	U-Bolt	ORDER KK62341
2	KK24600	8	Nut	USE WITH KK24514
2	KK63324	8	Nut	USE WITH KK62341
3	14M7724	6	Lock Nut	M12, USE WITH AKK22276
3	KK54775	6	Lock Nut	USE WITH KK62021
4	AKK22276	2	Bracket	ORDER KK62021
5	AKK16118	2	Leaf Spring	-
6	JD7781	1	Lubrication Fitting	-
7	KK36495	4	Bushing	20.750 X 30.200 X 46.300 mm (0.817" X 1.189" X 1.823")
8	24M7558	4	Washer	21.400 X 42 X 5 mm, USE WITH KK32372
8	KK54941	4	Washer	USE WITH KK52875
9	14M7752	4	Lock Nut	M20, USE WITH KK32372
9	KK54795	4	Lock Nut	M20, USE WITH KK52875
10	19M9135	4	Cap Screw	M20 X 100, USE WITH KK32372
10	KK54459	2	Cap Screw	USE WITH KK52875
10	R283942	2	Pin Fastener	USE WITH KK52875
11	24M7559	8	Washer	25 X 44 X 4 mm, USE WITH KK24514
11	KK63867	8	Washer	25 X 50 X 4 mm (63/64" X 1-31/32" X 0.157"), USE WITH KK62341
12	AKK23019	2	Shackle	-
13	24M7544	6	Washer	13 X 25 X 3 mm, USE WITH AKK22276
13	KK54923	6	Washer	USE WITH KK62021
14	KK72369	6	Bolt	-
15	KK36841	4	Pin	ORDER KK76986
15	KK76986	4	Pin	-
16	KK30747	2	Wedge	ORDER AKK36636
17	SU23899	4	Bushing	-
18	KK32372	2	Strap	ORDER KK52875
18	KK52875	2	Strap	-
19	KK36841	1	Pin	RH ORDER KK76986
19	KK76986	1	Pin	RH
19	KK78207	1	Pin	LH
19	KK36903	1	Pin	LH ORDER KK78207
20	KK62341	4	U-Bolt	-
21	KK62021	2	Bracket	-
22	AKK36636	2	Wedge	-
23	KK53938	2	Screw	-
24	KK54762	2	Lock Nut	-
25	KK78178	5	Lubrication Fitting	-
