Hoses and Brackets, Service Brake Valve (2/2)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	KK54762	8	Lock Nut	M8
1	14M7722	8	Lock Nut	M8
2	T77932	2	O-Ring	15.596 X 1.778 mm (0.614" X 0.070")
3	AH78125	1	Clip	-
4	AKK16415	1	Hydraulic Hose	Rear Service Control Line ORDER AKK25798
4	AKK25798	1	Hydraulic Hose	-
5	AKK16413	1	Hydraulic Hose	Service Relay Supply
6	AKK16409	1	Hydraulic Hose	Service Brake Actuator
7	AKK16411	1	Hydraulic Hose	Service Brake Actuator
8	T77857	3	O-Ring	-
9	R213663	2	Clamp	-
10	KK25569	2	Block Clamp	-
11	KK27486	1	Bracket	-
12	19M9842	2	Screw	M8 X 60
12	KK53948	2	Screw	M8 X 60
13	KK25574	1	Plate	-
14	19M9840	2	Screw	M8 X 40
14	KK53942	2	Screw	M8 X 40
15	19M9836	1	Screw	M8 X 20
15	KK53905	1	Screw	M8 X 20
16	AKK19431	1	Hydraulic Hose	Park Brake Balance
17	AKK19699	2	Elbow Fitting	-
18	KK30948	3	Spacer	-
19	AKK16337	1	Pneumatic Control Valve	-
20	38H5324	2	Adapter Fitting	-
21	38H5252	1	Adapter Fitting	-
22	38H5342	1	Tee Fitting	-

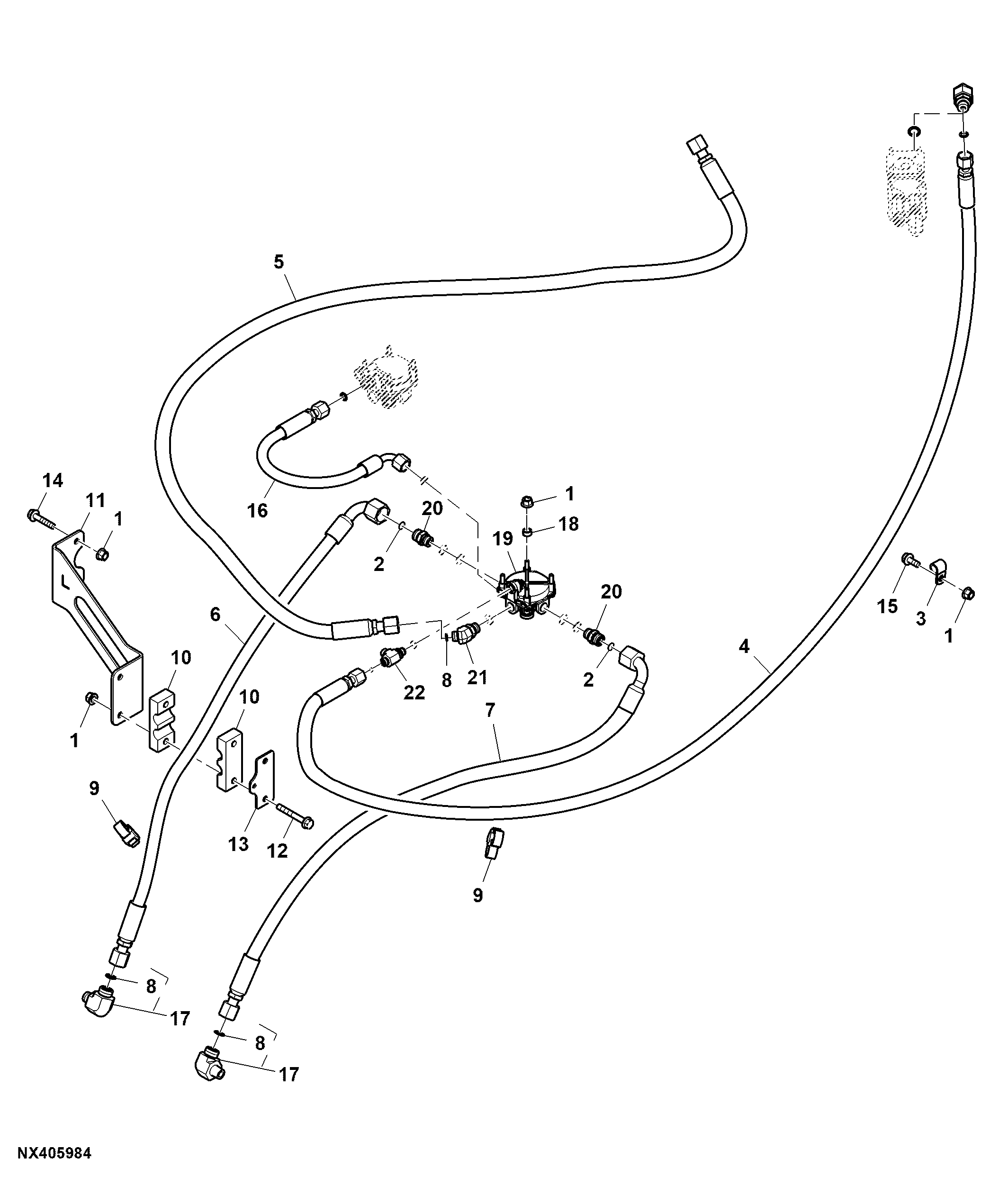

Hoses and Brackets, Service Brake Valve (2/2)
