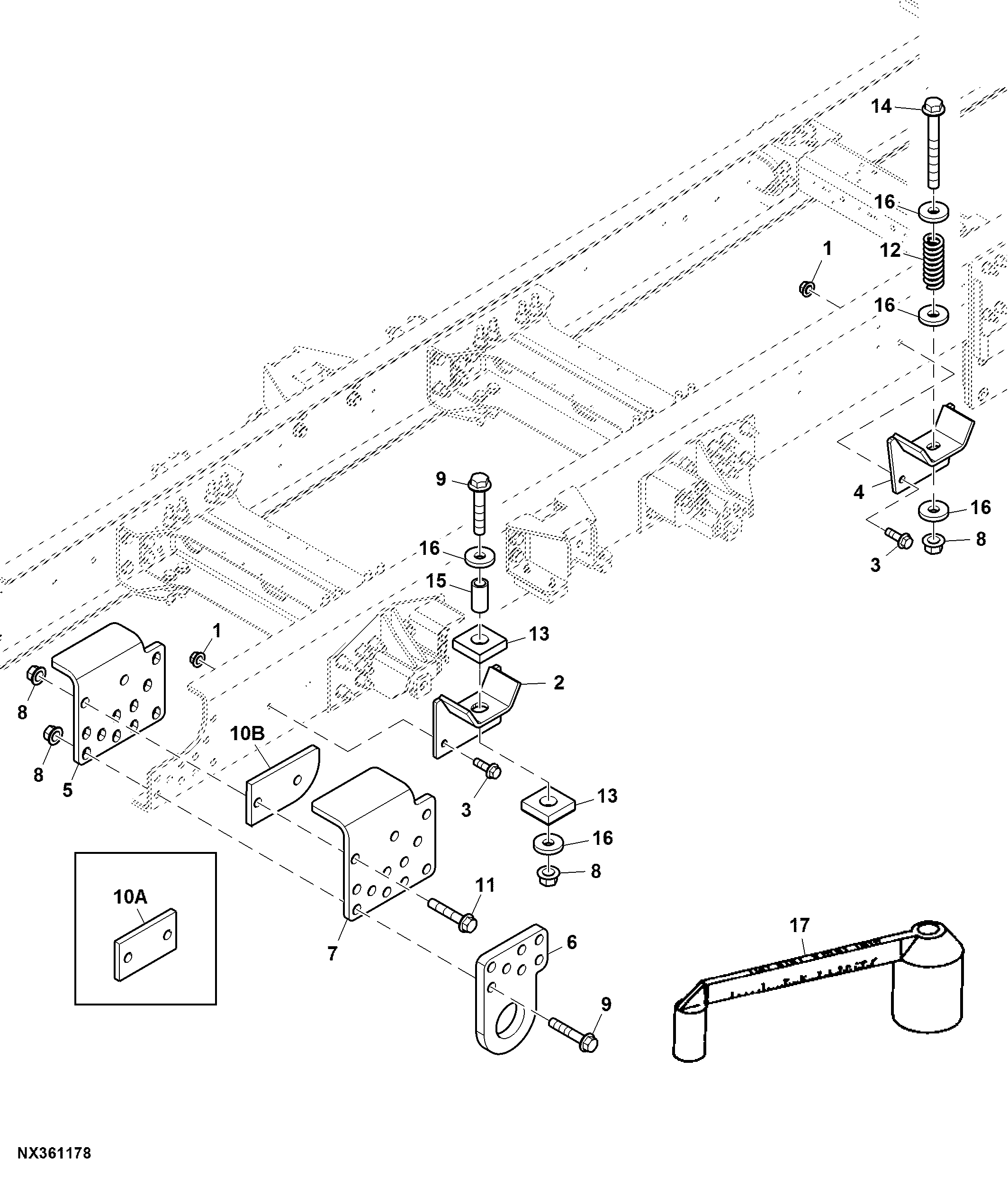

Drybox Spreader Mountings, LH Illustrated

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	KK54779	8	Flange Nut	M16
2	AKK18406	2	Support	-
3	KK54361	9	Screw	M16 X 50
4	AKK19979	2	Support	-
5	KK32005	1	Bracket	RH
5	KK31979	1	Bracket	LH
6	KK31813	2	Tie-Down Strap	-
7	KK32004	1	Bracket	RH
7	KK31978	1	Bracket	LH
8	KK54795	28	Lock Nut	M20
9	KK54468	16	Screw	M20 X 110
11	KK54454	10	Screw	M20 X 80
12	KK38429	2	Compression Spring	-
13	KK38430	4	Isolator	-
14	KK54479	2	Screw	M20 X 180
15	KK38583	2	Bushing	-
16	KK54939	10	Washer	21 X 57 X 9.500 mm (0.827" X 2.244" X 0.374")
17	AKK24065	1	Scale	-
10A	N134346	2	Strap	-
10B	KK46295	2	Spacer	-

Drybox Spreader Mountings, LH Illustrated

Нет текстового описания
