Auxiliary Hose Routing, Less Application System

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	KK54215	2	Screw	M10 X 35
1	19M9986	2	Screw	M10 X 35
2	03M7413	3	Bolt	M8 X 25
2	KK54660	3	Bolt	M8 X 25
3	KK27402	3	Bracket	-
4	RE258807	4	Tie Band	-
5	AKK20112	1	Support	-
6	14M7723	2	Lock Nut	M10
6	KK54768	2	Lock Nut	M10
7	19M9855	2	Screw	M16 X 45
7	KK54360	2	Screw	M16 X 45
8	KK27201	3	Clamp	-
9	14M7724	2	Lock Nut	M12
9	KK54775	2	Lock Nut	M12
10	KK33040	1	Bracket	ORDER KK66818
10	KK66818	1	Bracket	-
11	14M7649	3	Flange Nut	M8
11	KK54763	3	Flange Nut	M8
12	14M7726	2	Lock Nut	M16
12	KK54782	2	Lock Nut	M16
13	AKK20111	1	Support	-
14	19M9985	2	Screw	M12 X 40
14	KK54298	2	Screw	M12 X 40
15	14M7752	14	Lock Nut	M20
15	KK54795	14	Lock Nut	M20
16	KK31813	2	Tie-Down Strap	-
17	19M10639	14	Screw	M20 X 80
17	KK54454	14	Screw	M20 X 80

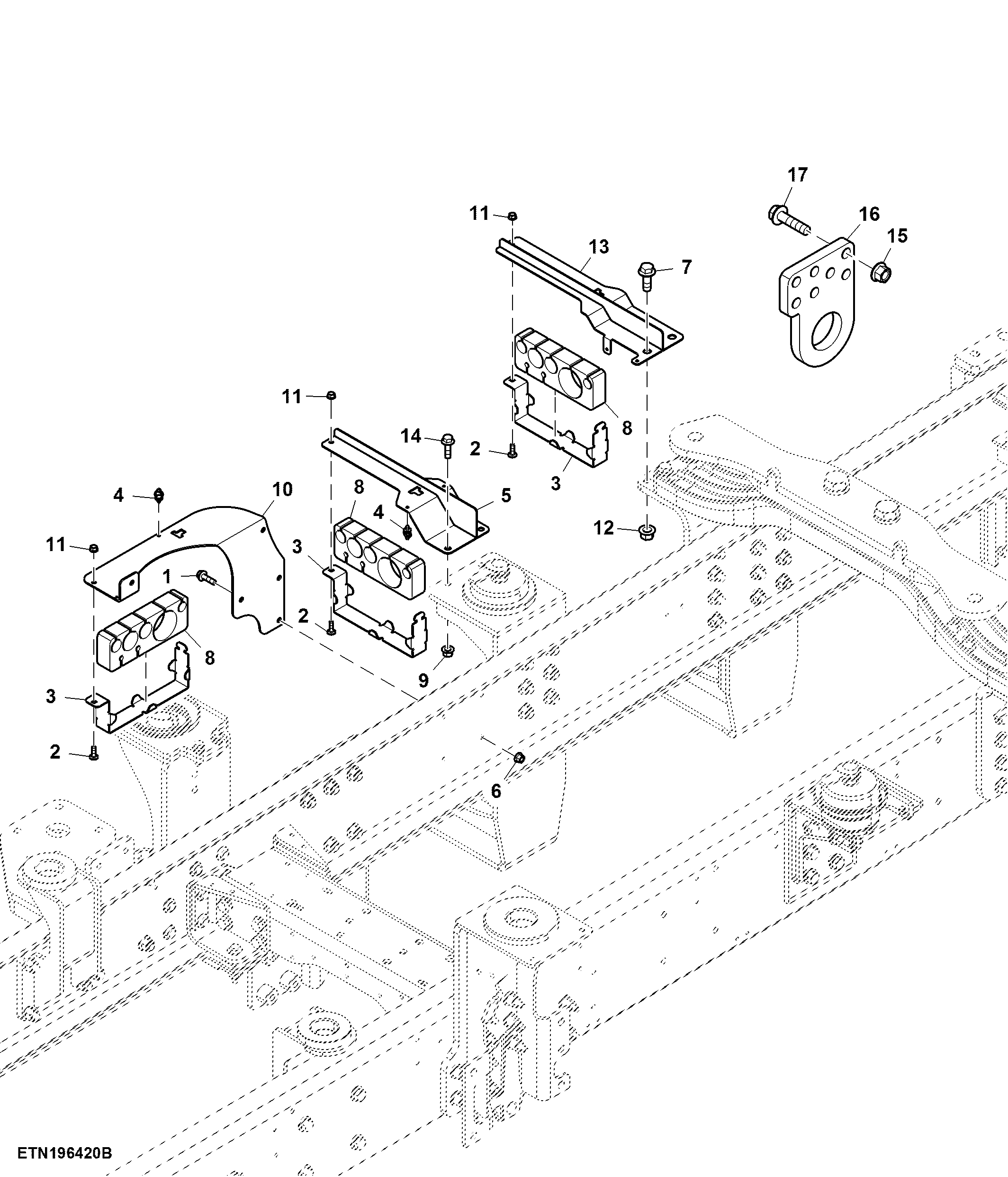

Auxiliary Hose Routing, Less Application System

Нет текстового описания
