Открытый узел

Dipper Arm Cylinder

Dipper Arm Cylinder

Dipper Arm Cylinder

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

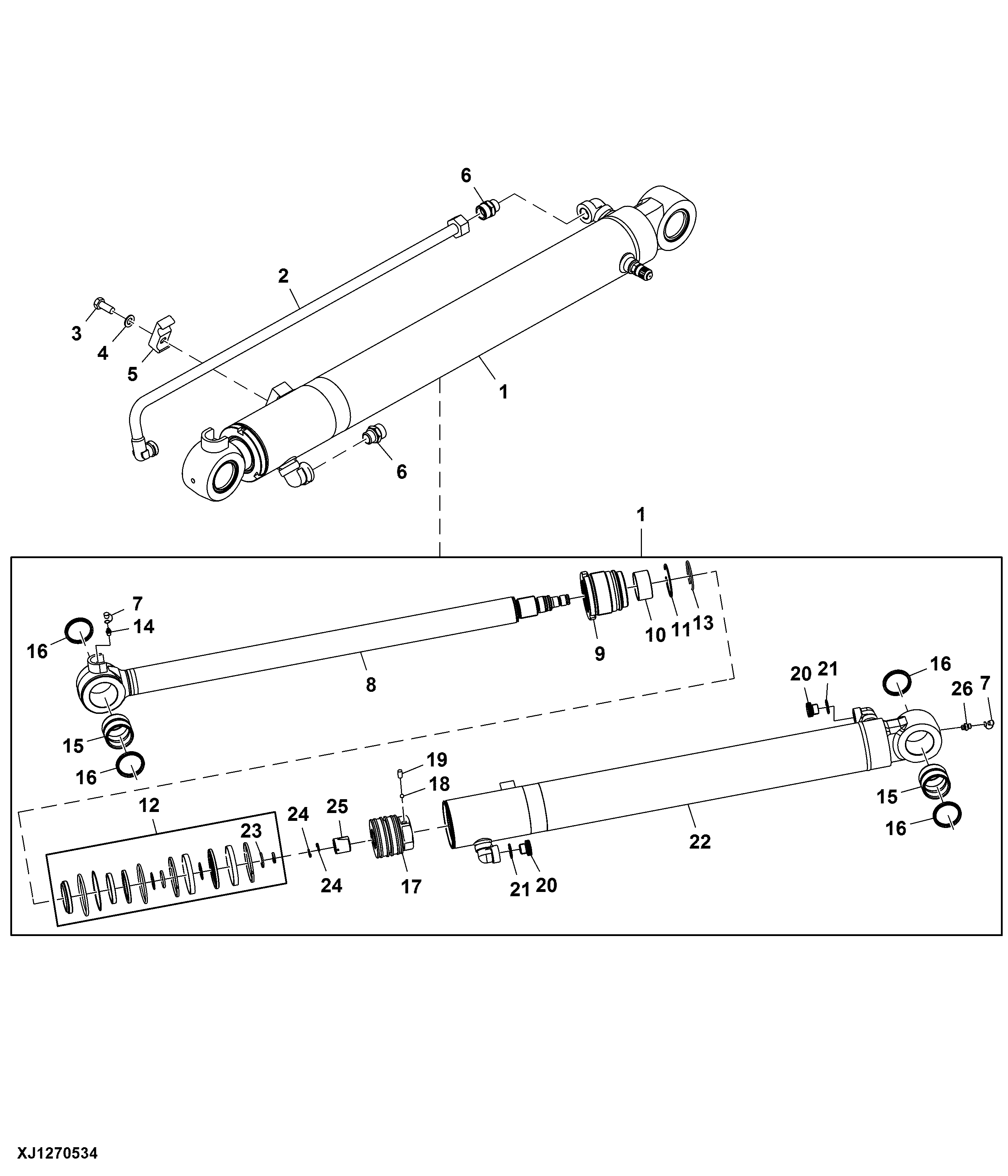

Dipper Arm Cylinder

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	WN1000415216	1	Hydraulic Cylinder	-
2	WN1000401110	1	Oil Line	-
3	WN1000085412	1	Bolt	-
4	WN1000094974	1	Washer	-
5	WN1000395282	1	Clamp	-
6	WN1000082979	2	Fitting	-
7	WN1000015480	1	Cap	-
8	WN1000417497	1	Hydraulic Cylinder Rod	-
9	WN1000417502	1	Hydr. Cylinder Rod Guide	-
10	WN1000417394	1	Bushing	-
11	WN1000417395	1	Sealing Ring	-
12	WN1000417508	1	Seal Kit	-
13	WN1000417399	1	Snap Ring	-
14	WN1000015476	2	Lubrication Fitting	-
15	WN1000417424	2	Bushing	-
16	WN1000417427	4	Seal	-
17	WN1000417500	1	Piston	-
18	WN1000417407	1	Ball	-
19	WN1000417428	1	Pin	-
20	WN1000417409	2	Cap	-
21	WN1000417406	2	Seal	-
22	WN1000417512	1	Hydraulic Cylinder Barrel	-
23	WN1000417432	1	Clamp	-
24	WN1000417434	2	Sealing Ring	-
25	WN1000417435	1	Bushing	-
26	WN1000417461	1	Fitting	-
