External Exhaust System (Engine 6090HT023-DZ115051)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT503424	1	Muffler	-
2	AT495229	1	Bracket	-
3	24M7239	12	Washer	10.700 X 21 X 2.500 mm
4	14M7274	8	Nut	M10
5	24M7242	2	Washer	21.400 X 42 X 5 mm
6	19M7946	2	Cap Screw	M20 X 40
7	24M7238	2	Washer	8.700 X 17 X 2 mm
8	19M7881	2	Screw	M8 X 20
9	19M7572	4	Cap Screw	M10 X 45
10	T410988	1	Exhaust Pipe	-
11	AYC22777	1	Clamp	-
12	AT492199	1	Clamp	-
13	AT441310	2	Clamp	-
14	19M8883	4	Screw	M10 X 30

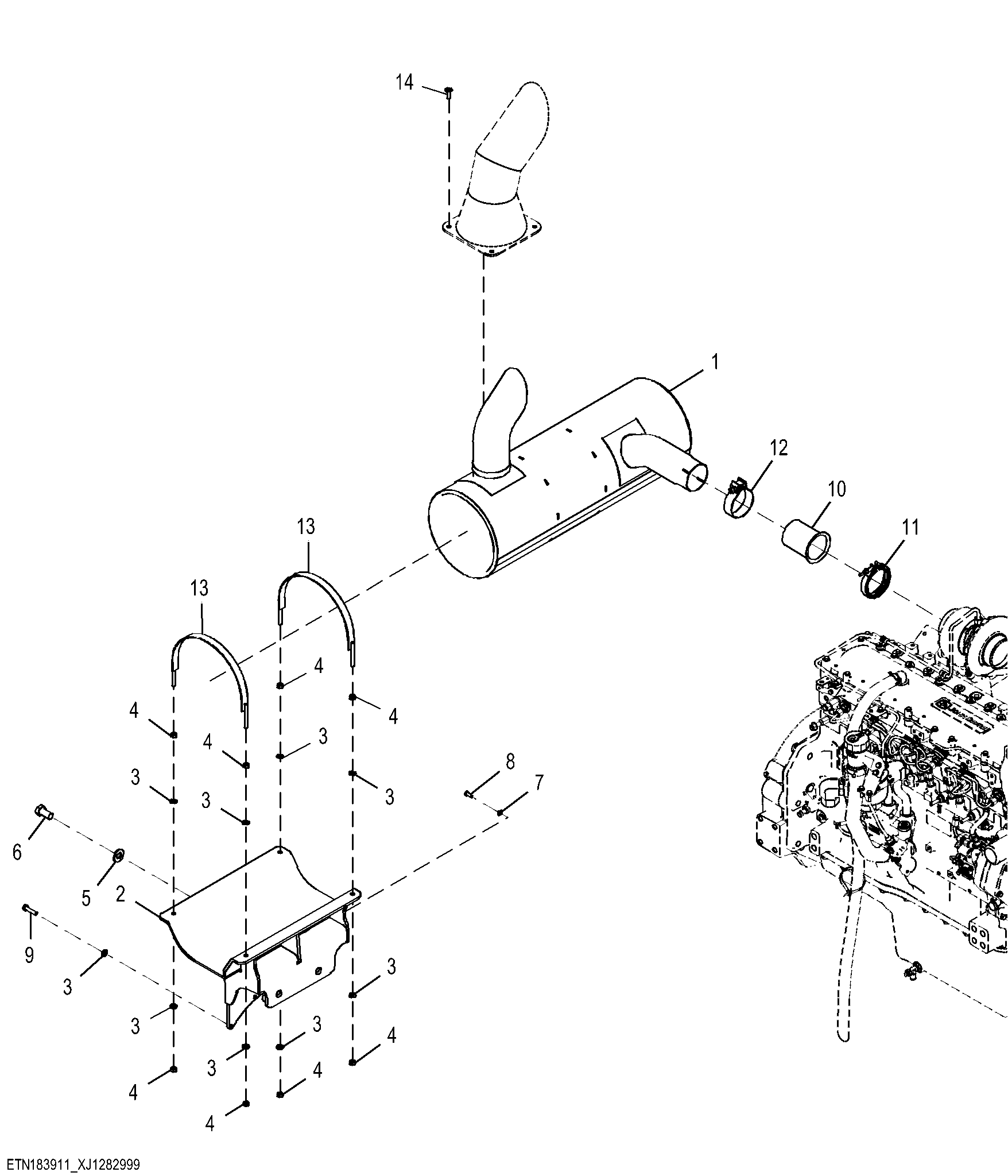

External Exhaust System (Engine 6090HT023-DZ115051)

Нет текстового описания
