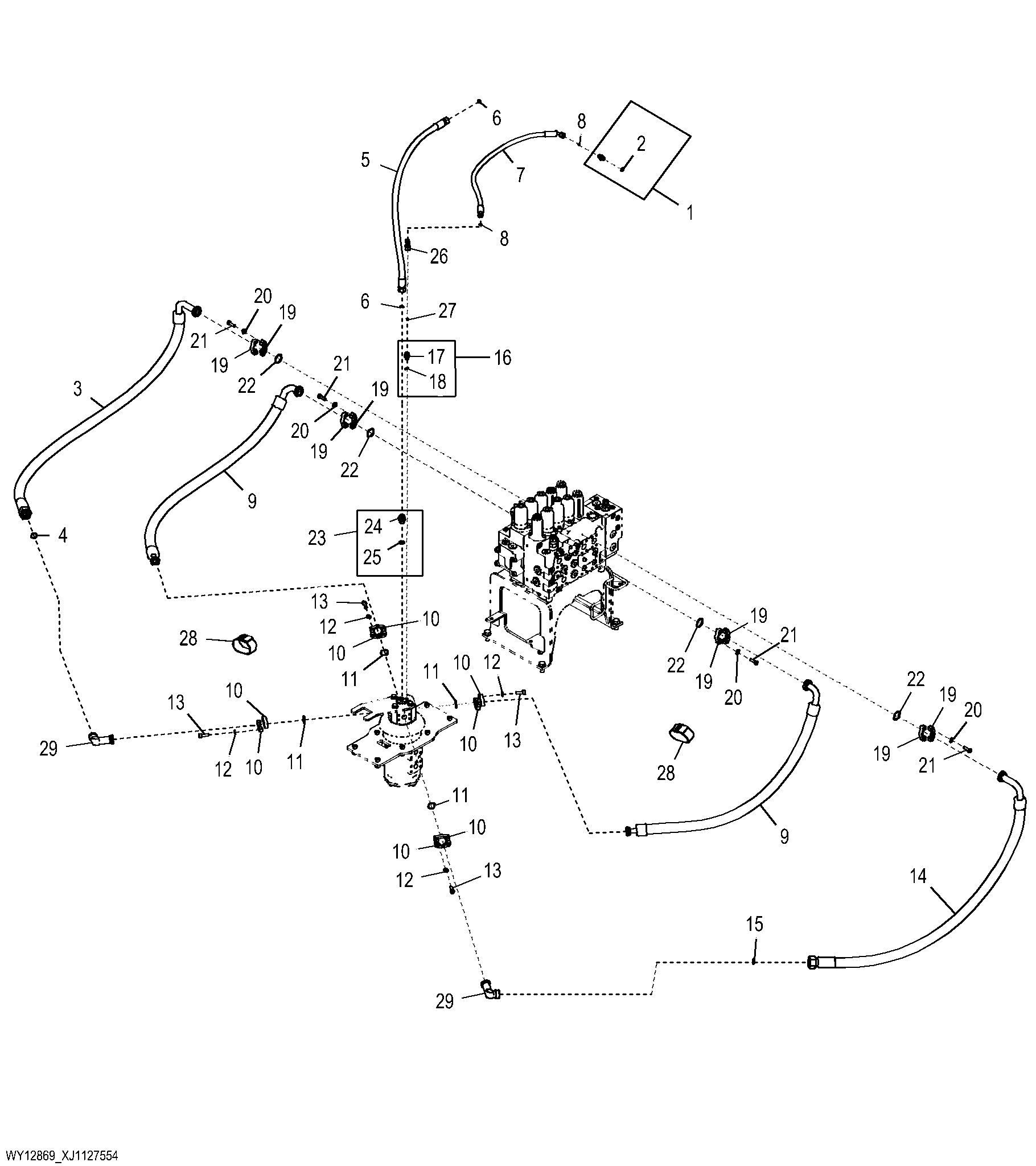

Travel Hydraulic Lines, Upper

Travel Hydraulic Lines, Upper

Travel Hydraulic Lines, Upper

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Travel Hydraulic Lines, Upper

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	WY15248	1	Fitting	-
2	51M7041	1	O-Ring	11.300 X 2.200 mm
3	AT439053	1	Hydraulic Hose	UPPER, NLA; ORDER AT480669; INCLUDES 51M7111; SUB FOR AT431100
3	AT480669	1	Hydraulic Hose	UPPER, SUB FOR AT467077
4	51M7111	1	O-Ring	20.300 X 2.400 mm
5	WY15439	1	Hydraulic Hose	To Slew Motor, INCLUDES (2) 51M7108
6	51M7108	2	O-Ring	12 X 2 mm
7	WY15440	1	Hydraulic Hose	To Hydraulic Pilot Control Valve, INCLUDES (2) 51M7106
8	51M7106	2	O-Ring	7.500 X 1.500 mm
9	AT436450	2	Hydraulic Hose	UPPER, NLA; ORDER AT480671; SUB FOR AT431101
9	AT480671	2	Hydraulic Hose	UPPER, SUB FOR AT467079
10	R29424	8	Flange Fitting	-
11	T59014	4	O-Ring	-
12	24M7106	16	Washer	10 X 18 X 2.500 mm
13	19M7576	16	Screw	M10 X 30
14	AT480670	1	Hydraulic Hose	UPPER, SUB FOR AT467078
14	AT439049	1	Hydraulic Hose	UPPER, NLA; ORDER AT480670; INCLUDES 51M7111; SUB FOR AT436451
15	51M7111	1	O-Ring	20.300 X 2.400 mm
16	WY17190	1	Fitting	-
17	WB128740	1	Fitting	-
18	T315309	1	O-Ring	-
19	H61354	8	Flange Fitting	-
20	24M7239	16	Washer	10.700 X 21 X 2.500 mm
21	19M7662	16	Cap Screw	M10 X 30
22	U12037	4	O-Ring	-
23	WY17189	1	Fitting	-
24	WB128745	1	Fitting	-
25	T346096	1	O-Ring	-
26	WY22071	1	Elbow Fitting	INCLUDES 51M7106
27	51M7106	1	O-Ring	7.500 X 1.500 mm
28	T342379	2	Adjusting Strap	-
29	T354078	2	Flange Fitting	-
