Открытый узел

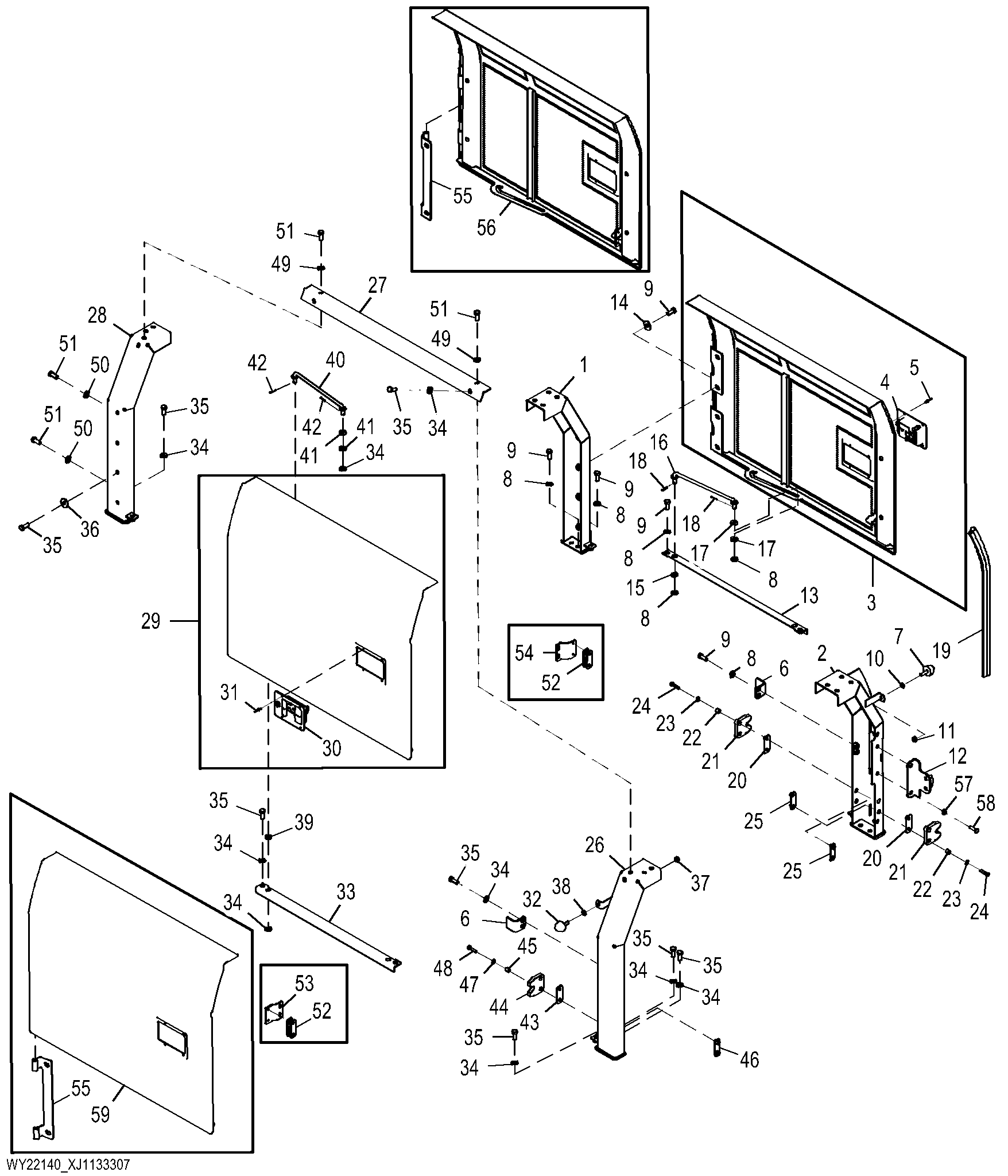

Cooling Package and Hydraulic Pump Compartment Doors ( - 400245)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT464229	1	Support	SUB FOR AT450548, WY21971
2	AT464232	1	Support	SUB FOR AT452179, WY21970
3	AT464275	1	Door	-
3	AT464276	1	Door	LH, NLA; ORDER AT464275; SUB FOR WY21965
4	WY15475	1	Latch	-
5	H85233	4	Rivet	SUB FOR WY17193
6	WY21967	2	Striker	-
7	WY21741	2	Stop	-
8	24M7240	10	Washer	13 X 25 X 3 mm
9	19M8011	12	Cap Screw	M12 X 30
10	14M7152	2	Nut	M10
11	14M7274	2	Nut	M10
12	WY22047	1	Striker	-
13	WY22049	1	Angle	-
14	24M7557	4	Washer	13 X 37 X 3 mm
15	T321070	1	Grommet	-
16	AT419964	1	Rod	-
17	T321072	2	Washer	-
18	11M7059	2	Cotter Pin	3.200 X 20 mm
19	-	1	Part 20	MAKE FROM T344138, CTL 720 mm (28.3 in)
20	T368202	2	Plate	-
21	T343884	2	Guide	-
22	T344225	4	Spacer	-
23	24M7238	4	Washer	8.700 X 17 X 2 mm
24	19M8008	4	Cap Screw	M8 X 35
25	AT437538	2	Plate	-
26	AT464519	1	Support	SUB FOR AT450550, WY22008
27	WY21325	1	Angle	-
28	AT464230	1	Support	RH, SUB FOR AT450551, WY22006
29	AT464278	1	Door	-
29	AT464277	1	Door	NLA; ORDER AT464278; SUB FOR WY22005
30	WY15475	1	Latch	-
31	H85233	4	Rivet	SUB FOR WY17193
32	WY21741	1	Stop	-
33	WY22049	1	Angle	-
34	24M7240	12	Washer	13 X 25 X 3 mm
35	19M8011	14	Cap Screw	M12 X 30
36	24M7557	4	Washer	13 X 37 X 3 mm
37	14M7274	1	Nut	M10
38	14M7152	1	Nut	M10
39	T321070	1	Grommet	-
40	AT419964	1	Rod	-
41	T321072	2	Washer	-
42	11M7059	2	Cotter Pin	3.200 X 20 mm
43	T368202	1	Plate	-
44	T343884	1	Guide	-
45	T344225	2	Spacer	-
46	AT437538	1	Plate	-
47	24M7238	2	Washer	8.700 X 17 X 2 mm
48	19M8008	2	Cap Screw	M8 X 35
49	24M7240	4	Washer	13 X 25 X 3 mm
50	24M7107	2	Washer	14 X 28 X 3 mm
51	19M8011	5	Cap Screw	M12 X 30
52	WB200953	2	Stop	ORDER T368202 AND AT437538
53	WY22010	1	Bracket	ORDER T343884
54	WY22045	2	Bracket	ORDER T343884
55	WY22051	2	Hinge	USE WITH WY21965 AND WY22005
56	WY21965	1	Door	ORDER AT464276
57	24M7239	2	Washer	10.700 X 21 X 2.500 mm
58	19M7662	2	Cap Screw	M10 X 30
59	WY22005	1	Door	ORDER AT464277

Cooling Package and Hydraulic Pump Compartment Doors ( - 400245)

Нет текстового описания
