Открытый узел

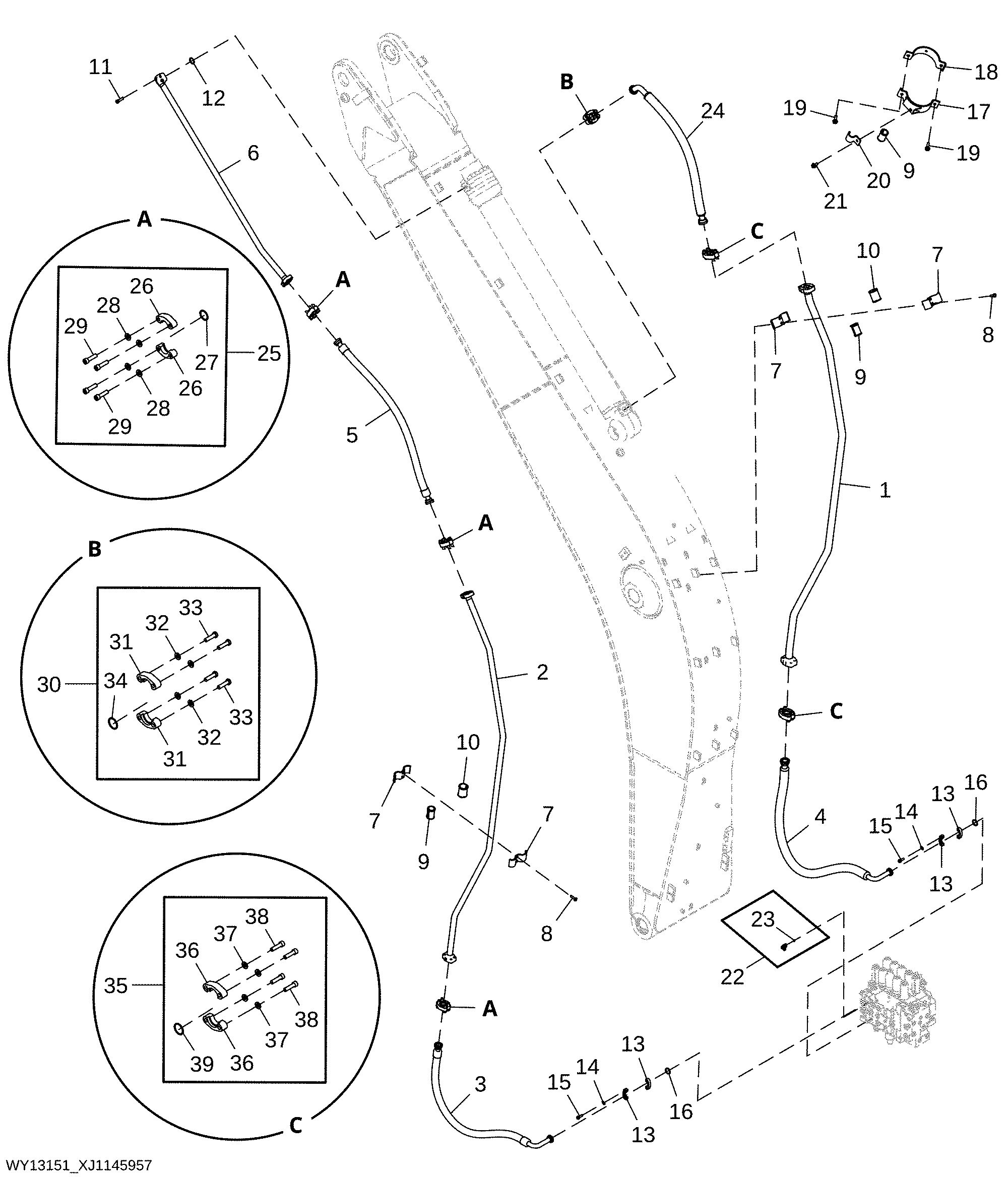

Boom Hydraulic Lines, Standard Arm

Boom Hydraulic Lines, Standard Arm

Boom Hydraulic Lines, Standard Arm

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Boom Hydraulic Lines, Standard Arm

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT448506	1	Oil Line	-
1	AT434319	1	Oil Line	NLA; ORDER AT448506
2	WY17794	1	Oil Tube	-
3	WY18605	1	Hydraulic Hose	Arm Rod, NLA; ORDER AT467067
3	AT439047	1	Hydraulic Hose	Arm Rod, NLA; ORDER AT467067
3	AT467067	1	Hydraulic Hose	Arm Rod
4	AT439048	1	Hydraulic Hose	Arm Cap, NLA; ORDER AT467132
4	AT456990	1	Hydraulic Hose	Arm Cap, NLA; ORDER AT467132
4	AT467132	1	Hydraulic Hose	Arm Cap
5	WY18608	1	Hydraulic Hose	Arm Cap, NLA; ORDER AT467068
5	AT467068	1	Hydraulic Hose	Arm Cap
6	WY18638	1	Oil Tube	Arm Rod
7	WY17196	8	Half Clamp	-
8	19M7550	8	Cap Screw	M10 X 35
9	WY10911	5	Isolator	NLA; ORDER T350885
9	T350885	5	Isolator	-
10	WY17199	4	Isolator	NLA; ORDER T350982
10	T350982	4	Isolator	-
11	19M8395	4	Screw	M12 X 40
12	T78313	1	O-Ring	-
13	H61354	4	Flange Fitting	-
14	24M7239	8	Washer	10.700 X 21 X 2.500 mm
15	19M7662	8	Cap Screw	M10 X 30
16	U12037	2	O-Ring	-
17	AT475264	1	Half Clamp	To Cylinder, SUB FOR APPL WY19662
18	AT475265	1	Half Clamp	SUB FOR APPL WY19663
19	19M7791	2	Bolt	M12 X 40
20	T389824	1	Half Clamp	SUB FOR WY17810
21	19M7788	1	Screw	M12 X 25
22	WY22071	1	Elbow Fitting	-
23	WY11860	1	O-Ring	-
24	WY18607	1	Hydraulic Hose	Arm Cap, NLA; ORDER AT503202
24	AT456992	1	Hydraulic Hose	Arm Cap, NLA; ORDER AT503202
24	AT503202	1	Hydraulic Hose	Arm Cap, SUB FOR AT467131
25	AT423573	3	Flange Kit	-
26	T107068	2	Flange Fitting	-
27	T78313	1	O-Ring	-
28	24M7240	4	Washer	13 X 25 X 3 mm
29	19M8273	4	Screw	M12 X 45
30	AT390184	1	Fitting Kit	-
31	AT131685	2	Flange Fitting	-
32	24M7240	4	Washer	13 X 25 X 3 mm
33	19M7496	4	Cap Screw	M12 X 45
34	T78393	1	O-Ring	-
35	AT504293	2	Fitting Kit	-
36	AT131685	2	Flange Fitting	-
37	24M7240	4	Washer	13 X 25 X 3 mm
38	19M8273	4	Screw	M12 X 45
39	T78393	1	O-Ring	-
