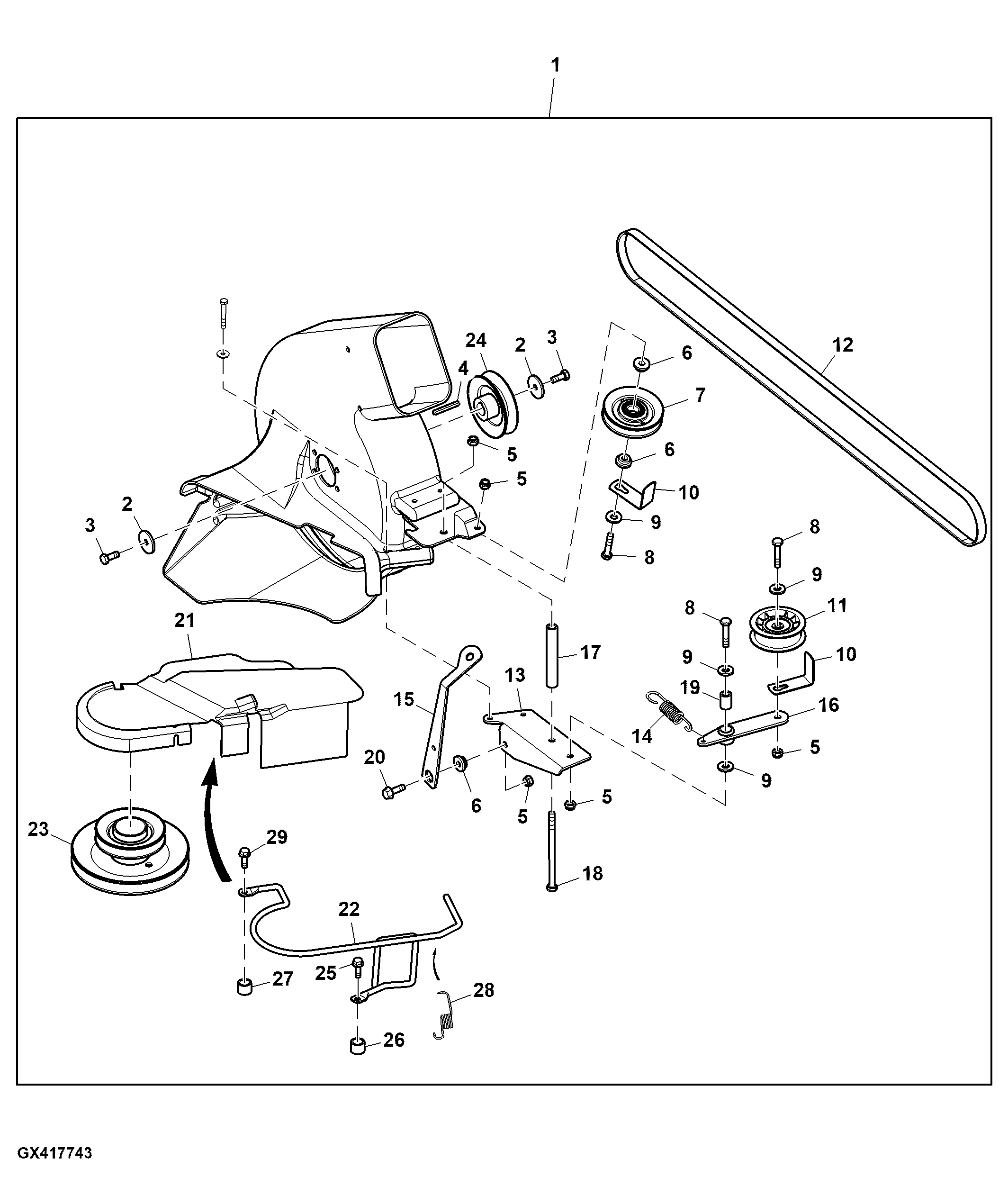

Material Collection System, Attachment (5/6)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	BUC10288	1	Material Collection System	-
2	24H1296	2	Washer	11/32" X 1-3/8" X 0.134"
3	M86877	2	Bolt	-
4	H64373	1	Shaft Key	-
5	14M7166	5	Lock Nut	M8
6	M110316	3	Washer	-
7	M86596	1	Idler	OD = 89.9 mm
8	19M7323	3	Cap Screw	M8 X 40
9	24H1682	2	Washer	13/32" X 7/8" X 0.120"
10	M135488	2	Bracket	-
11	AM121970	1	Pulley	OD = 69.3 mm
12	H86061	1	V-Belt	LGTH = 1930.4 mm, TK = 7.874mm, WIDTH = 12.7 mm
13	GX25116	1	Bracket	-
14	GX25189	1	Spring	-
15	GX25294	1	Lever	-
16	GY21868	1	Arm	-
17	GX25344	1	Bushing	-
18	19M8404	1	Cap Screw	M8 X 130
19	M41966	1	Bushing	-
20	19M7867	1	Screw	M8 X 25
21	M149862	1	Shield	-
22	AM115944	1	Support	-
23	AM133371	1	Pulley	OD1= 103.6 mm, OD2 = 173 mm
24	AM105654	1	Idler	OD = 96.77 mm
25	19M7801	1	Screw	M8 X 60
26	R194717	1	Spacer	-
27	M150996	1	Spacer	-
28	M112425	1	Torsion Spring	-
29	19M8318	1	Screw	M8 X 45
