Material Collection System, Attachment (4/6)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	BUC10288	1	Material Collection System	-
2	M111654	1	Panel	-
3	M111655	1	Shield	Belt
4	14M7165	4	Lock Nut	M6
5	24H1288	2	Washer	9/32" X 1" X 1/16"
6	24M7139	7	Washer	6.400 X 18 X 1.600 mm
7	14M7272	2	Nut	M6
8	19M8880	1	Cap Screw	M6 X 80
9	24H1682	2	Washer	13/32" X 7/8" X 0.120"
10	M41966	1	Bushing	Idler Arm
11	M46737	1	Bushing	-
12	19M7161	2	Cap Screw	M6 X 45
13	M111697	1	Pin Fastener	-
14	14M7166	6	Lock Nut	M8
15	M63200	2	Rivet	-
16	AM115759	1	Latch	-
17	M68340	2	Washer	-
18	19M7274	1	Cap Screw	M8 X 70
19	AM115581	1	Housing	-
20	M139677	1	Rod	-
21	M138955	1	Hinge	-
22	M138954	1	Cover	Exhaust
23	M112425	1	Torsion Spring	-
24	M118454	1	Label	Warning
25	M112447	9	Nut	M6
26	M111570	1	Bracket	Upper Idler
27	M111688	1	Bracket	Front Mount
28	TCU33283	2	Bolt	-
29	19M8092	1	Screw	M6 X 50
30	GX25344	1	Bushing	-
31	AM115356	1	Bracket	Rear Mount
32	03M7183	2	Bolt	M8 X 16
33	UC21522	1	Bracket	-
34	M158499	1	Label	Warning, Thrown Object
35	PT10333	1	Nut	-
36	19M7861	7	Screw	M6 X 10
37	GX25116	1	Bracket	-
38	GY21868	1	Arm	-

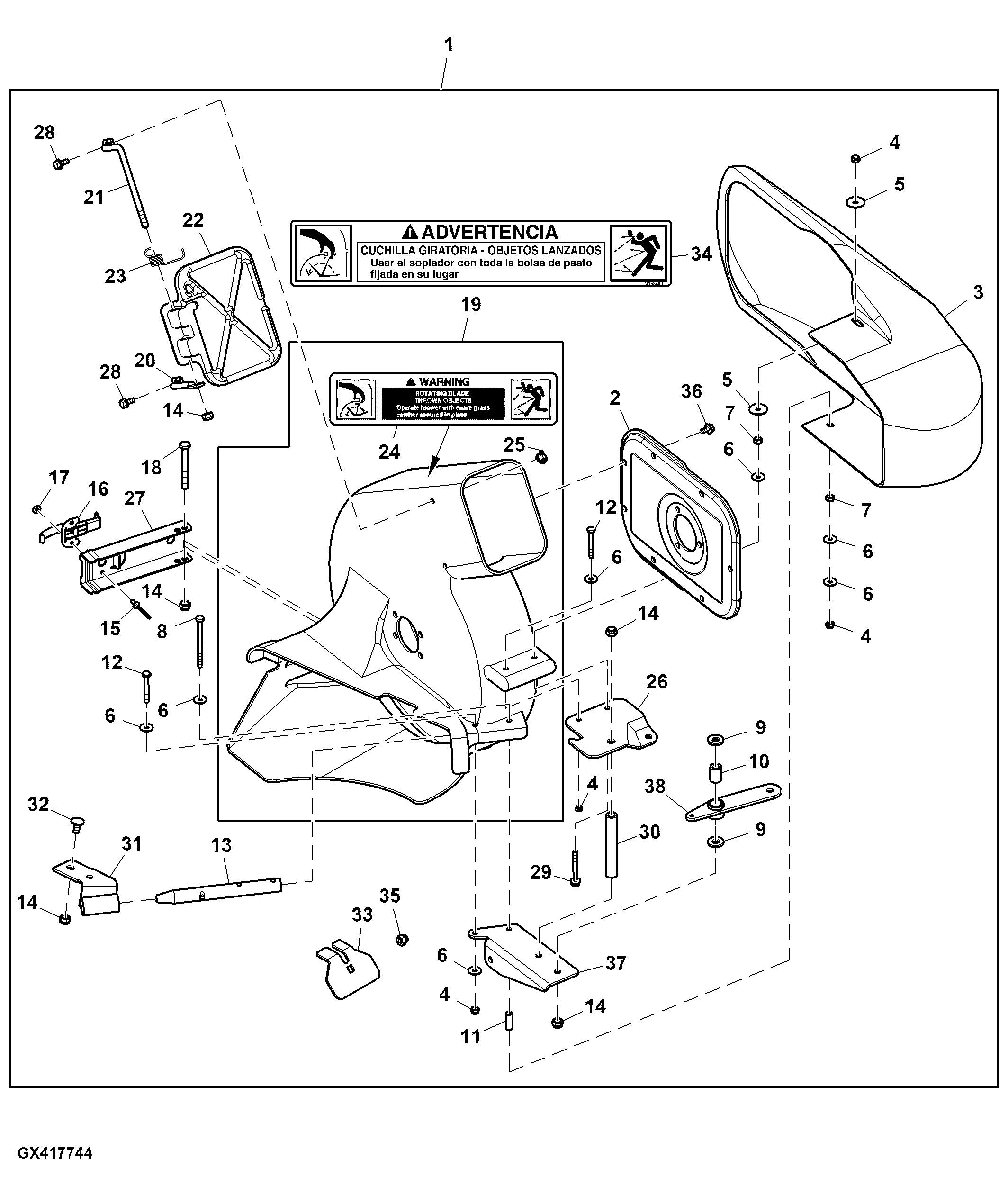

Material Collection System, Attachment (4/6)

Нет текстового описания
