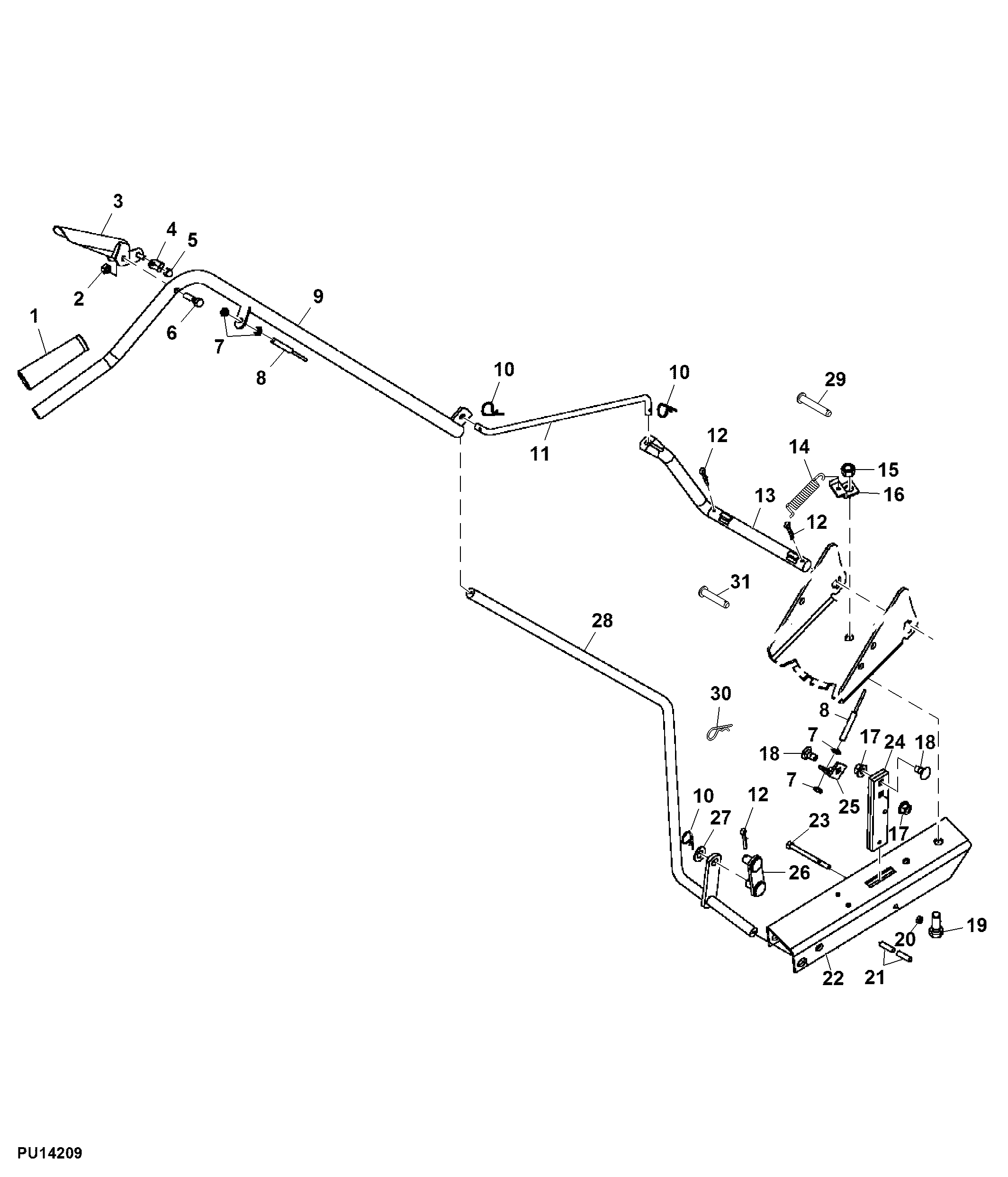

Lift Lever / Linkage, Snow Blade, 46 inch

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	GXH46471	1	Grip	-
2	T16464	1	Lock Nut	7.925 mm (5/16")
3	GXH62561	1	Control Lever	-
4	GXH48084	1	Hold-Down Clip	-
5	GXH48236	1	Lock Nut	-
6	19H1849	1	Cap Screw	5/16" X 1-1/4"
7	14H882	4	Nut	5/16"
8	GXH49808	2	Cable	SUB FOR GXH48089
9	GXH65519	1	Handle	-
10	J16931	4	Pin	-
11	GXH48167	1	Rod	Blade Pivot
12	11M7015	4	Cotter Pin	3.200 X 25 mm
13	GXH46066	1	Shaft	Blade Pivot
14	GXH43348	1	Spring	-
15	K40014	1	Lock Nut	12.700 mm (1/2")
16	GXH23130	1	Bracket	-
17	E59406	4	Nut	9.525 mm (3/8")
18	03H1519	2	Bolt	3/8" X 1"
19	GXH23131	1	Bolt	-
20	M40333	1	Lock Nut	6.350 mm (1/4")
21	28H2546	2	Bushing	0.302" X 0.540" X 1"
22	GXH24347	1	Channel	-
23	19H3171	1	Cap Screw	1/4" X 3-1/4"
24	GXH23151	1	Bar	Angle Lock
25	GXH24780	1	Bracket	Cable Mount
26	GXH63034	1	Lift Link	-
27	24H1341	1	Washer	17/32" X 15/16" X 0.060"
28	GXH64227	1	Lift Arm	-
29	45M7050	1	Pin Fastener	12 X 70 mm
30	M40461	4	Pin	-
31	45M7043	1	Pin Fastener	12 X 60 mm
32	GXH64197	1	Package Of Parts	Not Illustrated INCLUDES GXH62561, GXH46066, GXH23151,(2) GXH24778
